如何用谷歌地图描绘场地的cad图纸

作为学生,没有现成的设备对一个场地进行测量与描绘。本文通过举例的方式来教大家如何使用谷歌地图进行cad的绘制。与工作中的测绘仪器相比不那么精确,但是对于学生来说,调研时或简单测绘时都可以较好的达到绘制场地的cad的目的。

操作方法

  • 01

    以绘制三坊七巷为例子。先打开谷歌地图的网页,搜寻所要绘制的地块。 用截图工具对地块进行截图,图形越大越清晰越好。本例子本人使用qq截图。

  • 02

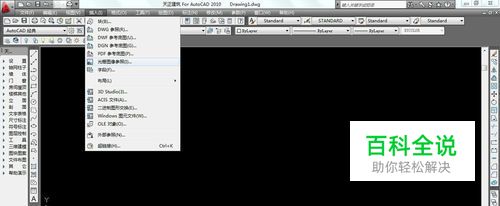

    打开cad,本人使用cad2010。在左上角点击“插入”中的“光栅图像参照”

  • 03

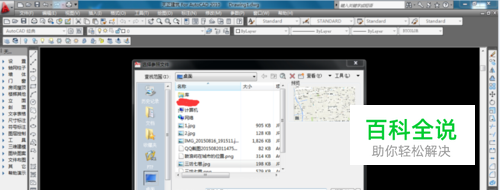

    然后选取刚才所截的场地图,如下

  • 04

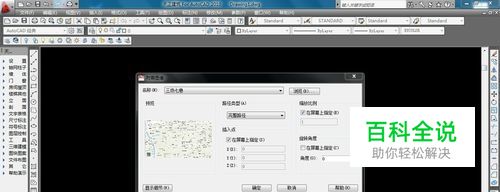

    此处点击确定即可,便可用鼠标点击插入所截图。

  • 05

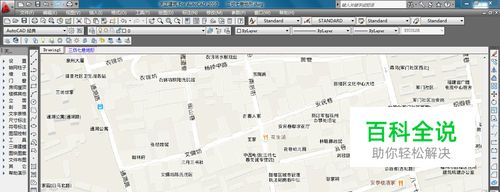

    现在开始进行绘制。建议使用PL线段,即多段线,进行绘制,并且建议关闭“对象捕捉”按钮。

  • 06

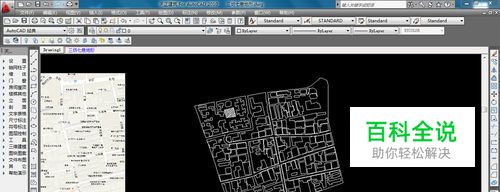

    画完之后移开所截图,即可获得场地的cad图纸。
