SolidWorks如何应用配合参考？
该给大家分享一篇SolidWorks如何应用配合参考的教程。
方法/步骤1 创建键槽轴并添加配合参考
- 01

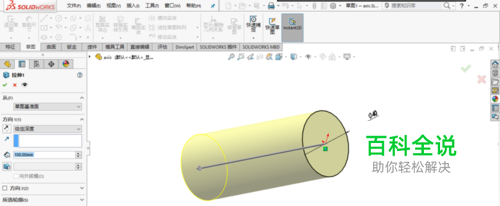

创建凸台-拉伸1，如图所示。
- 02

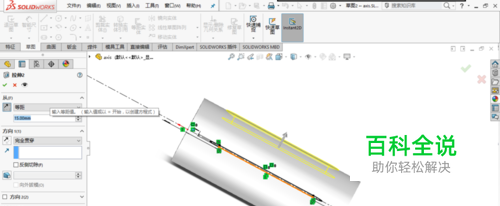

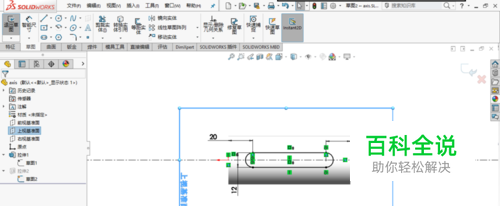

在上视基准面上绘制草图，创建切除特征，如图所示。
- 03

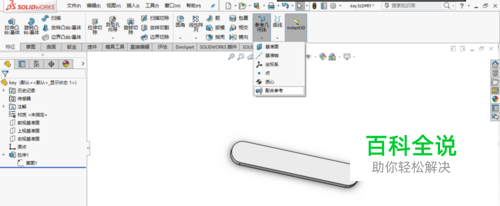

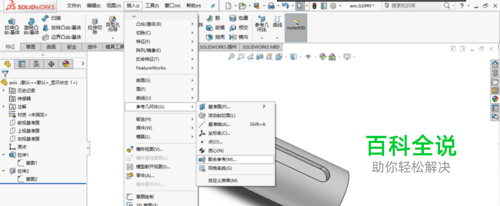

单击“插入—参考几何体—配合参考”命令。
- 04

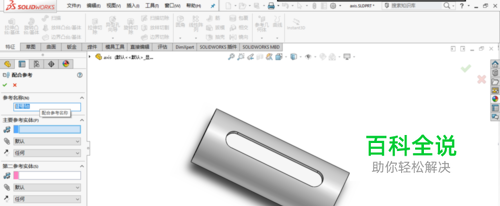

输入配合参考名称。
- 05

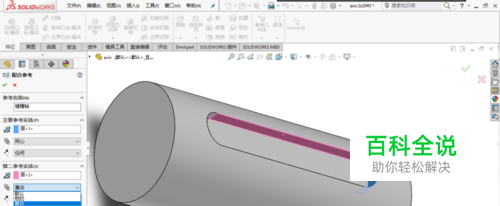

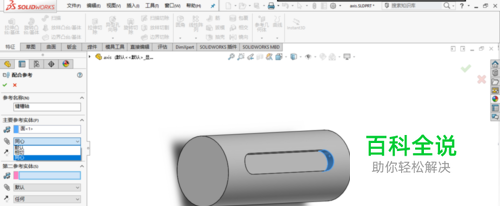

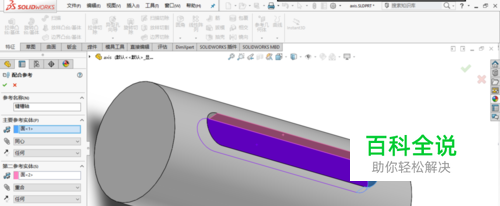

主要参考实体，选择如图所示面，配合参考类型为“同心”； 第二参考实体，选择如图所示面，配合参考类型为“重合”； 第三参考实体，选择如图所示面，配合参考类型为“重合”。
- 06

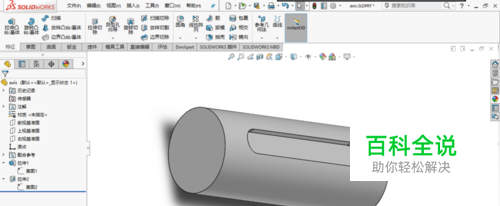

单击确定，保存模型。
方法/步骤2 创建键并添加配合参考
- 01

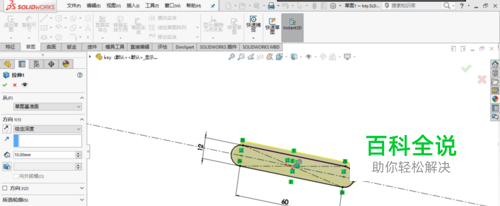

创建拉伸特征，如图所示。
- 02
单击“参考几何体—配合参考”命令。
- 03

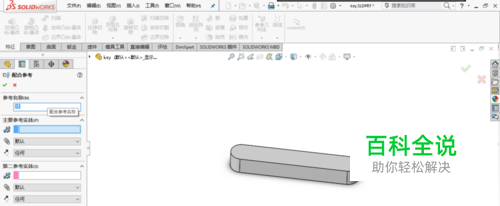

输入参考名称。
- 04

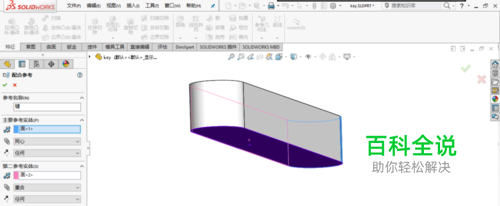

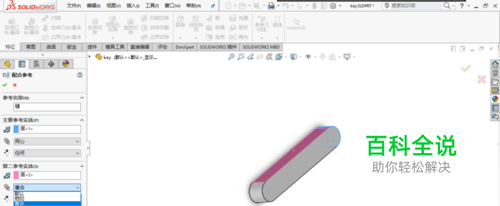

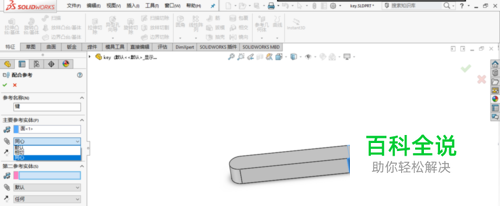

主要参考实体，选择如图所示面，配合参考类型为“同心”； 第二参考实体，选择如图所示面，配合参考类型为“重合”； 第三参考实体，选择如图所示面，配合参考类型为“重合”。
- 05
单击确定，保存模型。
方法/步骤3 装配模型
- 01

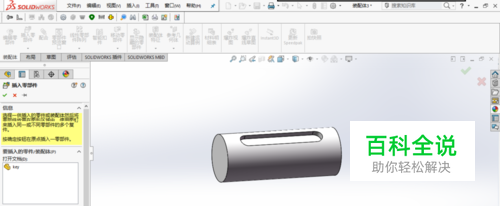

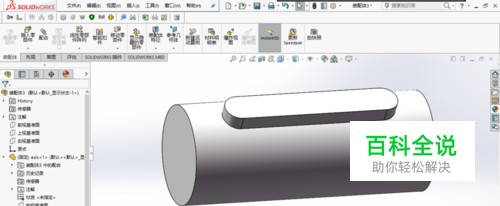

新建一个装配体，先插入键槽轴。 在插入键的时候，将键拖动到键槽轴附近，系统依据配合参考，实现自动装配。 保存装配体模型。
