拆解三星笔记本硬盘（Samsung H321HI）
拆解三星笔记本硬盘

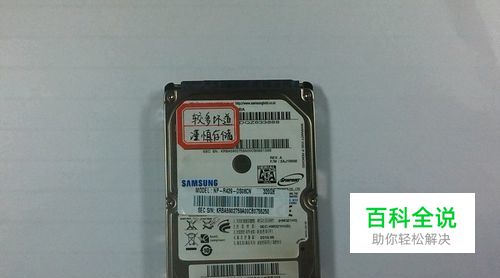

型号：Samsung H321HI
容量：320GB

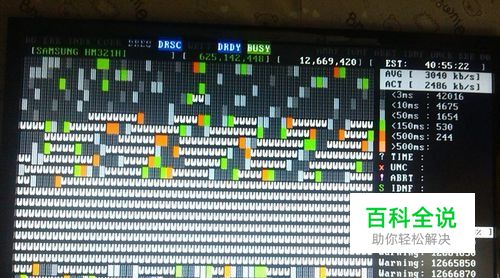

存在问题：较多坏道，且修复不成功，存储数据容易出故障。
免责声明：非专业条件下硬盘一旦拆解极可能不可逆损坏。
操作方法
- 01
简介
- 02

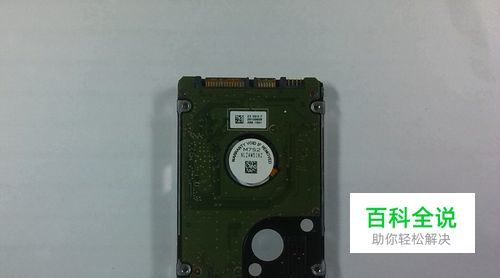

将螺丝拧下（此款硬盘电路板螺丝采用十字型）。
- 03

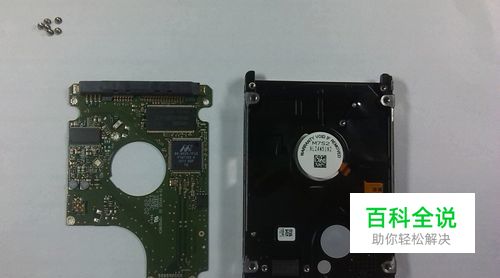

轻提电路板即可取下。
- 04

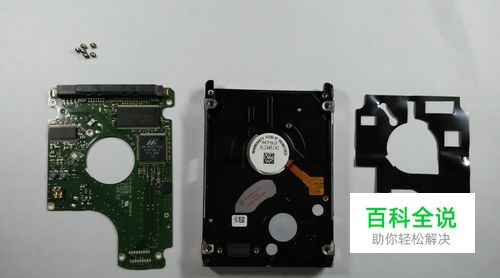

在电路板与主硬盘体之间有一层膜（目测起保护凸起元器件作用）。
- 05

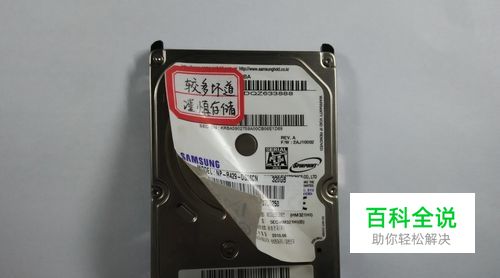

将主硬盘体翻过来拧下螺丝（注意贴纸下还有一颗）。
- 06

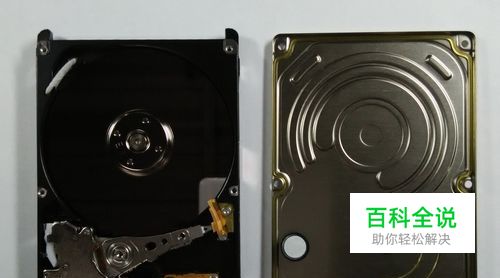

稍微用力提起后盖（硬盘内是无尘环境，非专业条件拆解不可逆）。
- 07

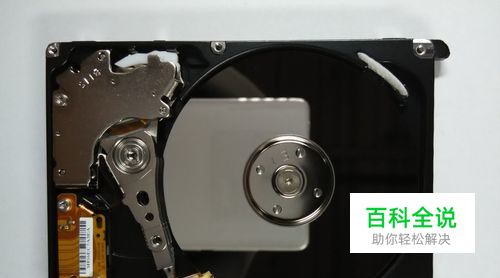

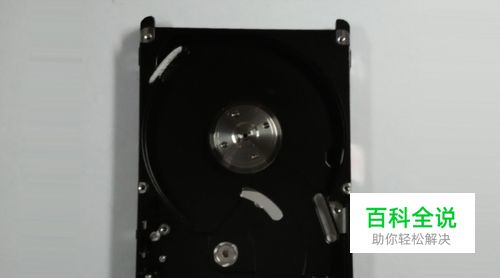

可以看到硬盘内的磁头，碟片等，碟片十分光亮，此款碟片反光度与普通镜子媲美。碟片中间是马达（电动机M）
- 08

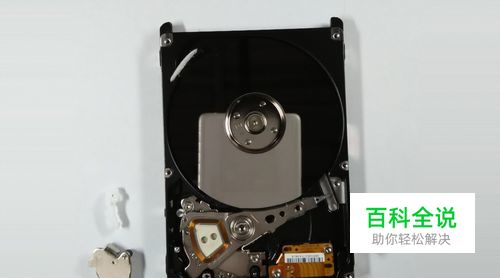

拧下磁臂尾部挡片的螺丝取下挡片（叫挡片有点不合适，暂时没考证它的叫法，带有强磁片，目测与磁臂尾的线圈配合使磁臂带动磁头摆动，因为带有强磁片，取下过程需要较大力气）。 白色和黄色的两块塑料类的起固定位置，起始位置和末尾位置，锁定磁臂的摆动范围，可能除此之外还有它用，未考证。
- 09
将盘体翻过来撕开小标签看到一颗螺丝拧下（不一定有，以前拆过一个较老的WD台式硬盘没有，此款带有螺丝）。
- 10

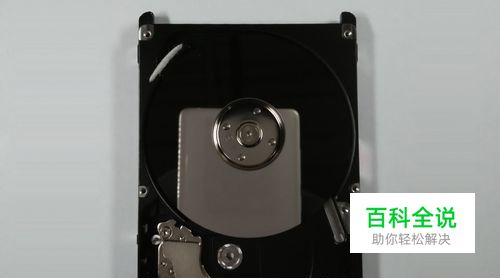

再翻过来拧下排线板的螺丝，将排线板翘出，取下磁头模块。
- 11

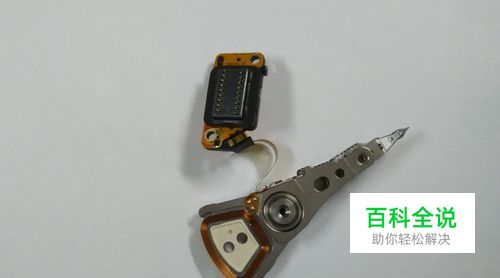

磁头模块十分精致结构紧密。
- 12
带线圈（排线将磁头、线圈、外部的多点触片连接着）。
- 13

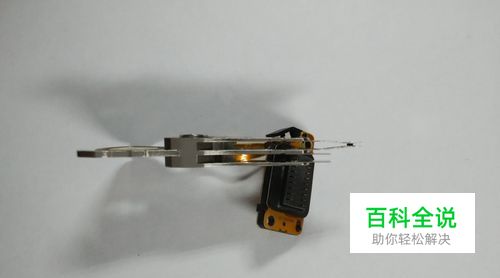

可以看到磁头十分纤薄，有两片分别刷碟片的两面，图中黑点处一分为二夹着碟片。同时可以看到此款磁臂预留多有一片，拥有成为刷双碟的配置，其中1，2带磁片头夹一片碟片。可以往2，3加磁片头夹另外一片碟片，此款硬盘为单碟320GB。
- 14
碟片十分光亮精致，仔细观察可以看到已经布落有尘埃，小尘埃对精密的硬盘来说是巨大的绊脚石。
- 15

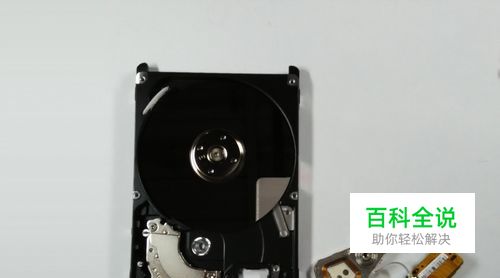

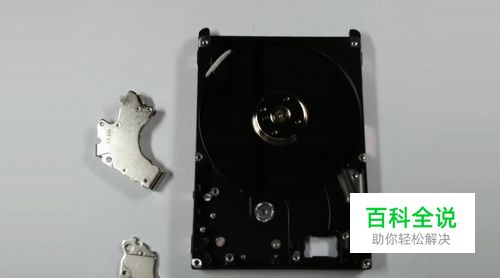

拆下另外的一片挡片同样带强磁片（叫法未考证）
- 16
由于工具的限制，拆解遇到问题，需要固定四个凹点才能拧动中间的螺丝。笔者决定用一个螺丝刀逆方向顶住一个凹点，用另一个螺丝刀拧，由于担心失手戳花碟片，没有太大使力，改换三个螺丝刀顶住三个凹点，心有担心还是不好使力。折腾少许，决定放开心态用一个螺丝刀（六角型）用力顶住一个凹点，另用一个螺丝刀稍用力拧（拧同时稍微往下压避免滑丝）。最后成功取下。笔者之前拆的WD台式硬盘没有四个凹点，而是6个螺丝，拆下6个螺丝即可取下。
- 17

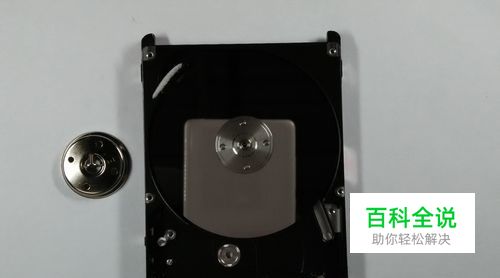

取下压稳碟片的帽盖
- 18

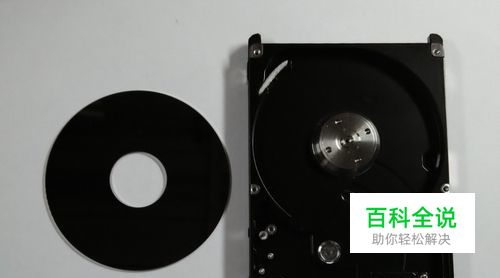

取下碟片（双面320G）
- 19
马达（电动机M）与盘体紧密镶嵌接，不剖解盘体无法取下。 就没有剖解的必要了。
- 20

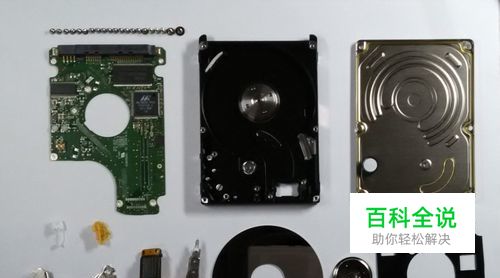

Samsung H321HI_320G集照
- 21
注： 带有重要数据的磁盘遇到问题可以向硬盘数据技术公司寻求帮助不建议自行拆解。 如需转载请注明出处 关注更多详细信息联系邮箱1035198804@qq.com
