Excel如何绘制工位山积图
在精益生产流线化改造过程中,首先需要对各个工位进行工序能力调查,然后根据工序能力绘制山积图,反映各个工位的工序加工能力。同时,反映各个工序每个动作的时间占用情况。
操作方法
- 01

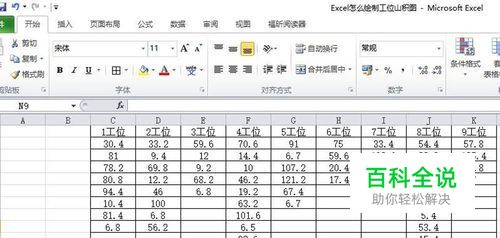

新建一个Excel工作表,并将在生产现场调查所得的工位时间录入表格。
- 02

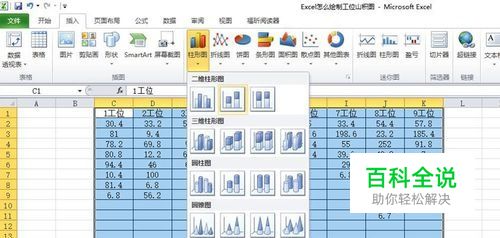

框选所有数据,在菜单中找到【插入】-【柱形图】-【二维柱形图】-【堆积柱形图】
- 03

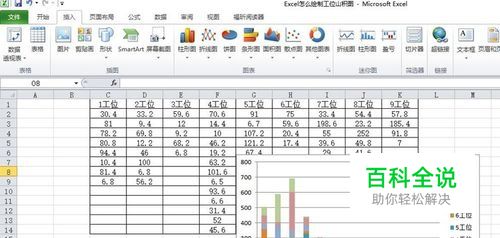

表格自动生成了二维的山积图,通过观察图形,这个图形并不是正确的工位山积图,还需要进行调整。
- 04

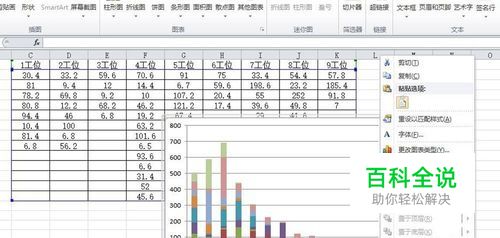

点击鼠标左键选中图形-点击鼠标右键-选择【选择数据】
- 05

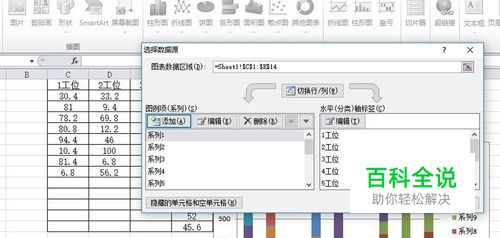

在弹出来的窗口中选择【切换行/列】-【确定】
- 06

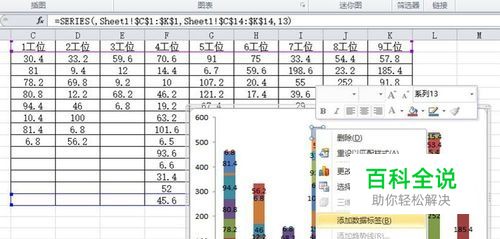

点击选中图例,点Delete键删除,同样的方法删除网格线。选中山积图中的色块-点击鼠标右键 -【添加数据标签】,同样的方法完成所有数据标签的添加。
