Word怎么画漂亮的树形图（组织框架图）？【百科全说】

文字编辑工作者或者文案会遇到公司的组织框架打印等等问题，那么组织框架怎么在Word中显示呢？下面分享下我的。另：wps中没有直接可以使用的smart，也没有这一项功能。不过可以利用WPS的在线素材中的“图表和图示”，也可以快速制作类似图形图表

操作方法

01

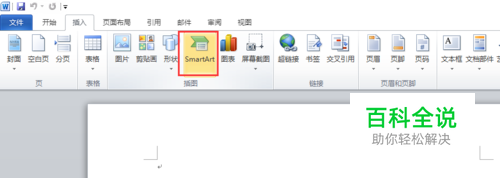

插入SmartArt
02

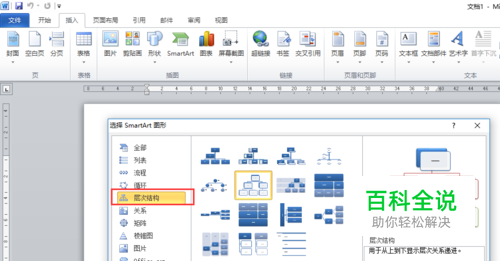

在“SmartArt图形”对话框中，选择“层次结构——层次结构——确定”。如下图所示：
03

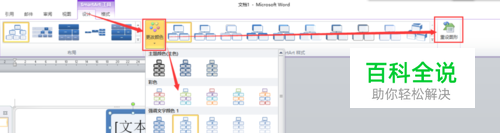

如需要修改层次结构颜色，在“SmartArt工具（设计）——更改颜色”下拉菜单中选择你喜欢的颜色，如不想修改，可选“重置图形”。如下图所示：
04

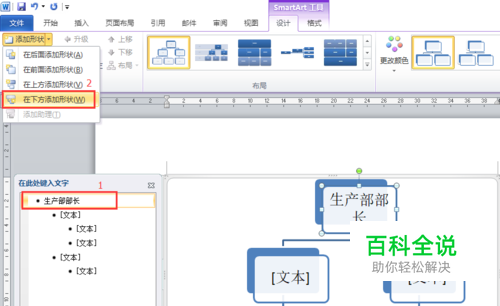

在文本窗格——在此处键入文字”对话框中，键入一级文本“生产部部长”。选中一级文本，在“SmartArt工具（设计）——添加形状”下拉菜单“在下方添加形状”添加三个一形状。如下图所示：
05

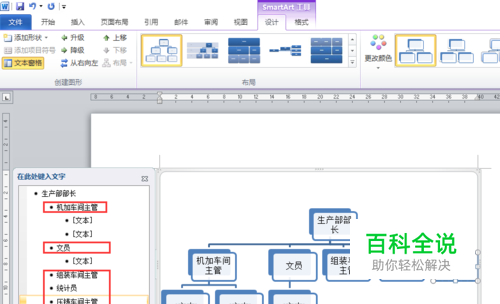

在“此处键入文字”对话框中，分别键入二级文本“机加车间主管、文员、组装车间主管、统计员、压铸车间主管”。如下图所示：
06

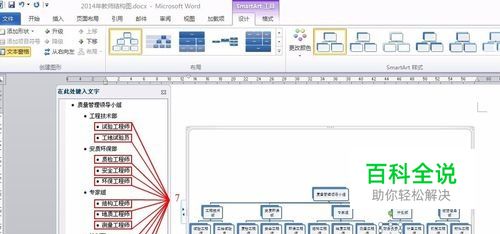

在“此处键入文字”对话框中，分别键入三级文本及相应的文字（三级文本的建立先在“此处键入文字——‘二级文本’”后面文本按回车键，光标在二级文本处，鼠标单击“SmartArt工具（设计）——降级”）。如下图所示：
07

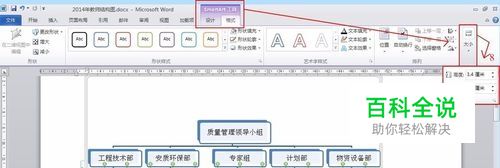

按住Shift键同时修改宽、高度一样的文本，在“SmartArt工具（格式）——大小”下拉菜单中修改其宽、高度。如下图所示。
08

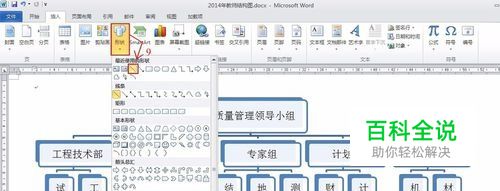

“播入——形状——直线”，在层次结构图下方画直线、垂线。如下图所示
09

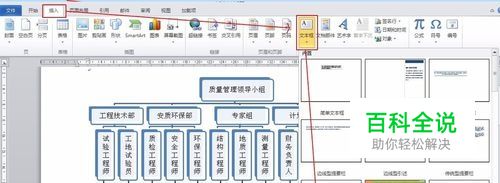

“插入——文本框——绘制文本”，在线条下方画三个文本框。如下图所示：
10

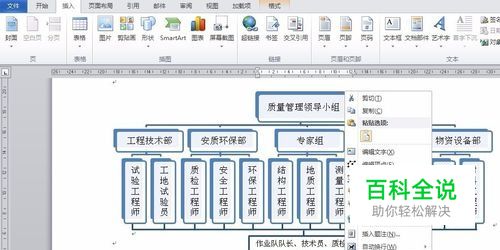

选中最后一个文本框，单击鼠标右键选择“设置形状格式”。如下图所示：
11

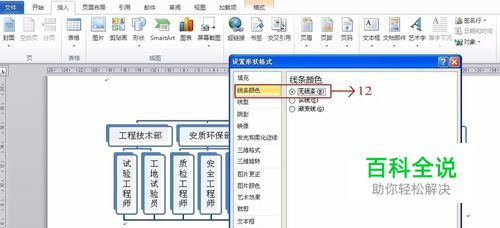

在“设置形状格式”对话框中选择“线条颜色——无线条”，关闭窗口。如下图所示：
12

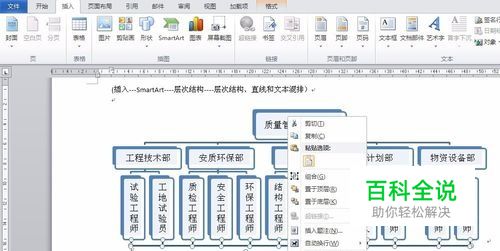

按住Shift键同时选中所画线条和倒数两个文本框，鼠标单击右键选择“设置对象格式”。如下图所示：
13

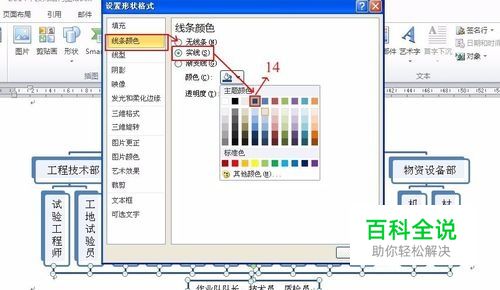

在“设置形状格式”对话框中选择“线条颜色——实线——深蓝色”。如下图所示：
14

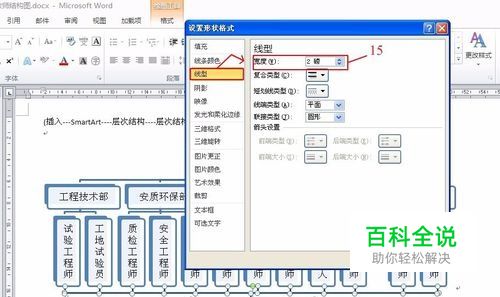

在“设置形状格式”对话框中继续选择“线型——宽度——2磅”，关闭窗口。如下图所示：
15

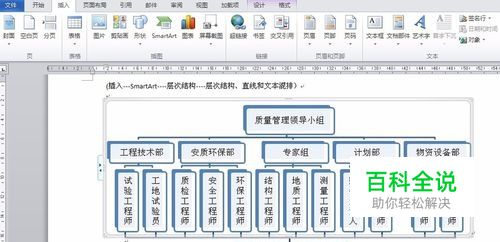

最后完成图如下图所示，此图是由SmartArt——层次结构——层次结构、直线和文本框混排而成。
