如何使用Solidworks剪切模型
大家经常会需要使用CFD软件进行数值计算工作，但是相关工作耗费计算机资源巨大，因此对计算的模型进行合理的简化十分必要。针对具有对称性质的模型，如果能计算一半的模型将会大有裨益。然而，CFD软件的建模功能稍有欠缺，因此需要在CAD软件中进行处理，本将在Solidworks中演示切割实体的功能，以帮助大家进行学习。
操作方法
- 01

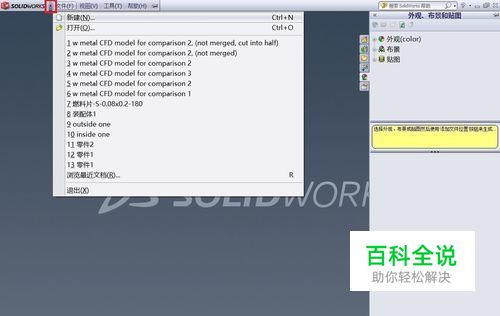

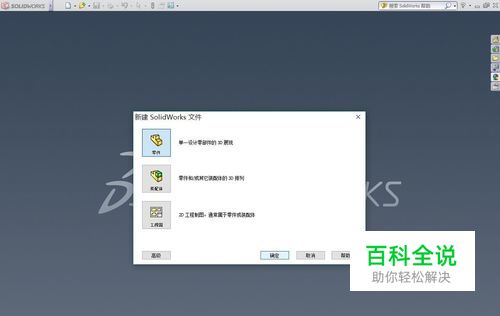

首先，打开图中左上方红色方框所示的三角，然后弹出文件菜单选择新建，之后弹出右图所示界面，选择零件创建即可。
- 02

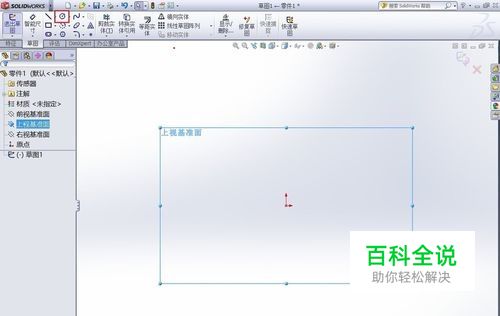

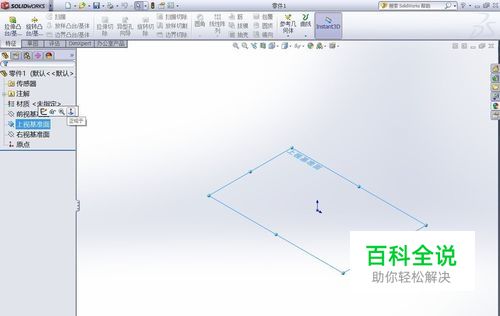

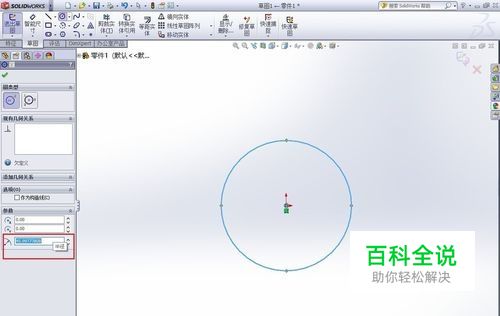

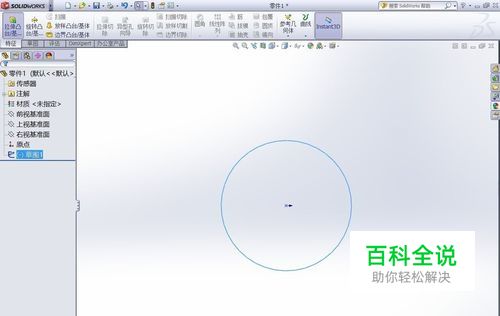

之后会跳转到如下界面，然后在界面左侧选项中点击基准面会在其右上方弹出一个横条，然后选择最右侧的一个类似眼镜的图标，这样就会在视图中正视此基准面，以便画图操作。之后在左上方选择草图，之后点击红色方框中的圆圈，即绘制圆功能。先点击一下设为圆心，之后为半径，确定后可以在图3左侧红圈内更改半径数据。
- 03

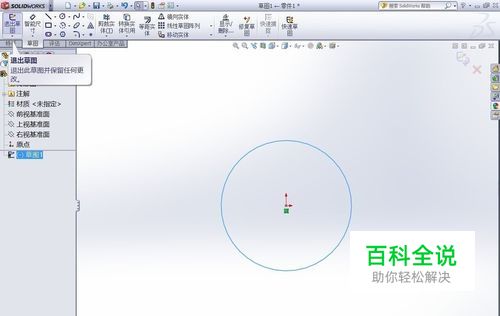

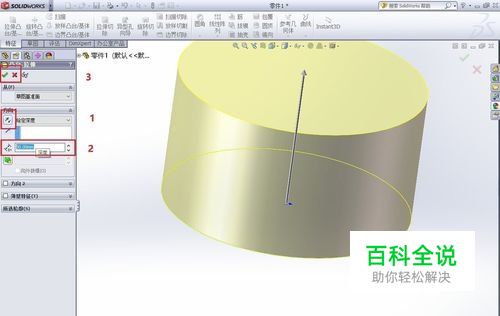

绘制完草图后选择左上角的退出草图按钮，然后在特征中选择拉伸功能，界面就会跳转到图3，然后在图3左侧红框1可以选择将拉伸方向反向，而2则可以更高拉伸的长度，3则是确定。选好后就创建好了拉伸体。
- 04

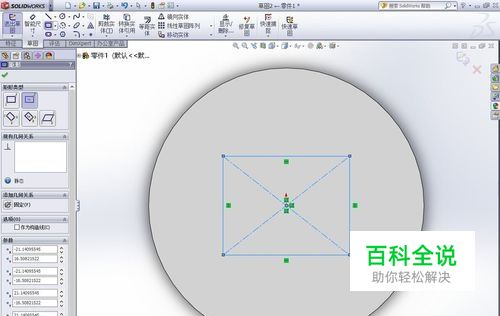

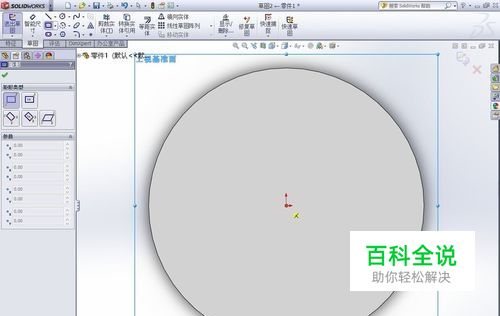

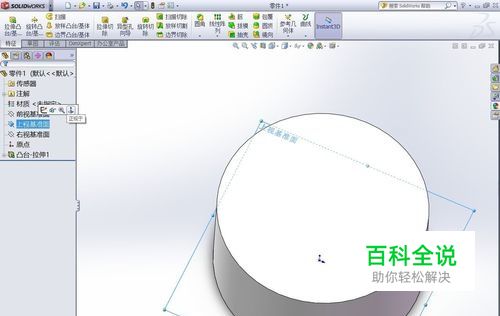

下面需要在拉伸体上扣一个洞，选择上市基准面，然后如前所述正视于，在以之前的圆心为中心创建一个矩形，完成草图绘制后退出草图，然后选择以中心和1点绘图的方式绘制矩形，即左侧第二种绘图方式。
- 05

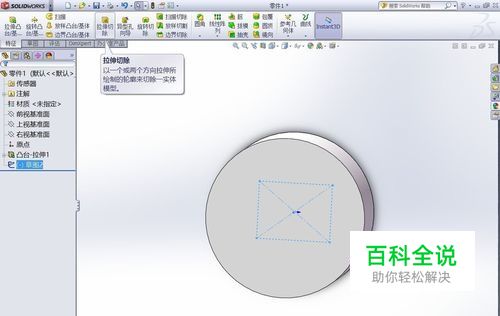

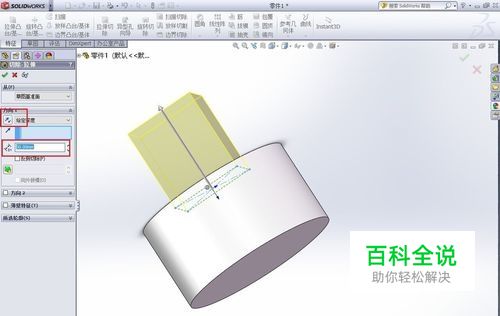

再点击上方的拉伸剪切功能，后即如图2所示，然后选择反向拉伸，以及拉伸的尺寸后即可确定，还可以选择拉伸方式为完全贯穿，大家可以根据情况进行选择。
- 06

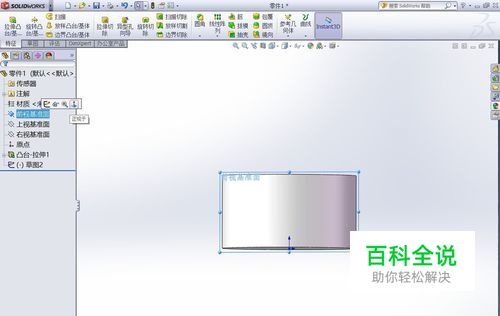

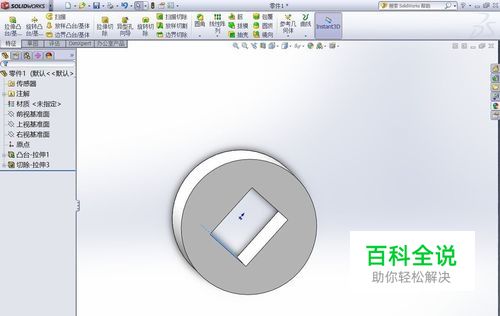

之后就如下图1所示，中间部分被扣掉了一个矩形。此外还有另一种方式进行上述操作，首先删除上述步骤。然后选择前视基准面并正式于，然后绘制引导切割线。
- 07

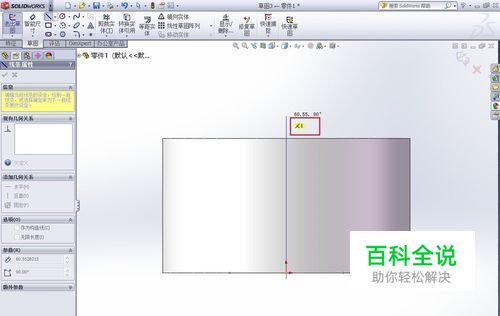

选择草图绘制中的绘制直线功能，然后以底面中心为起点竖直向上绘制一条直线，如下图所示，所绘制的直线要超过上表面。下图1中红框表示绘制直线时软件会自动识别出交点、垂足等，并以相应图案标出。
- 08

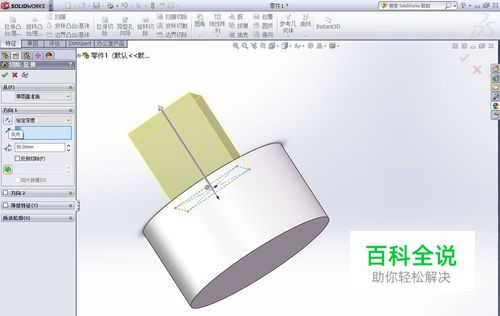

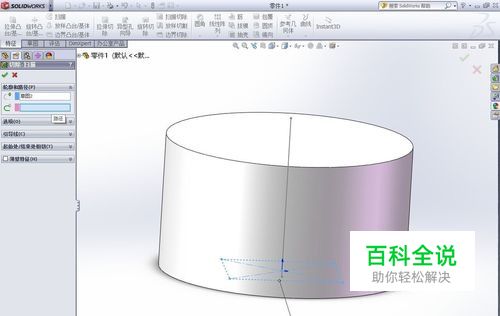

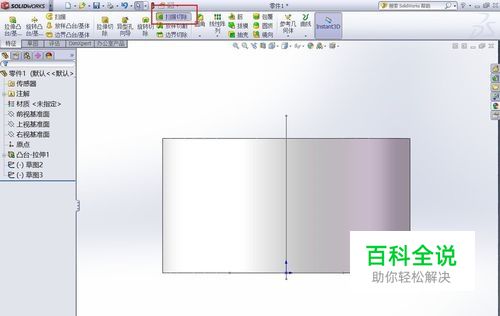

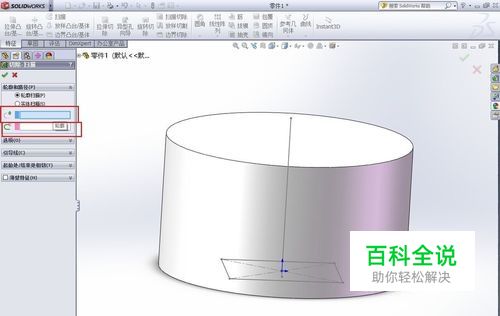

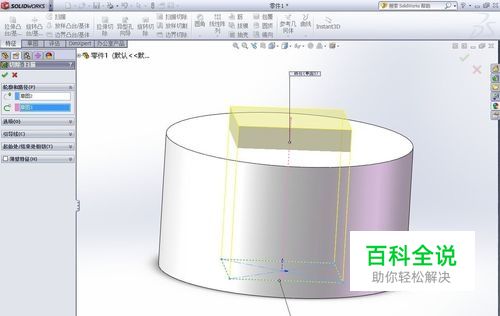

然后退出草图，在特征中选择扫描切除功能，左侧第一个方框为需要扫描的形状，点击底面的矩形即可，第二个方框为引导线，即刚才绘制的直线，点击直线即可，这样就会看见图3的预览图。
- 09

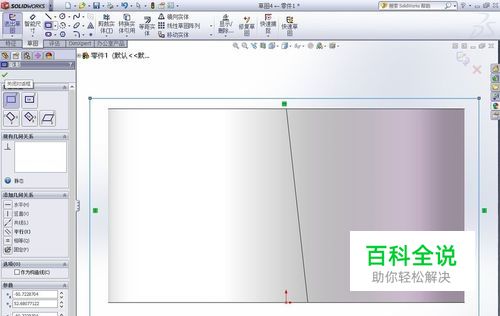

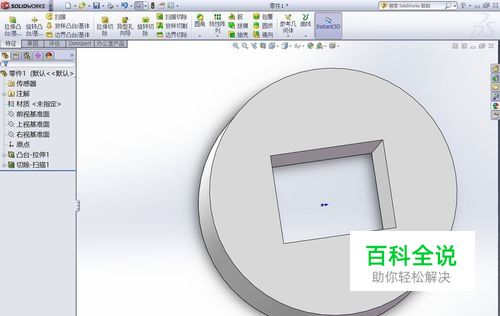

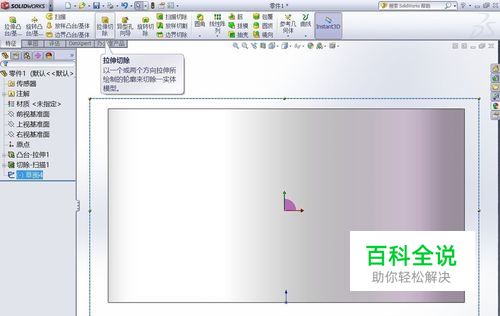

然后点击确定即可，这样就用另一种方法生成了切割体。然后可以将实体沿对称面切割，选择侧面的正视图，以中轴线为起点绘制覆盖实体一半大小的矩形草图，然后退出。
- 10

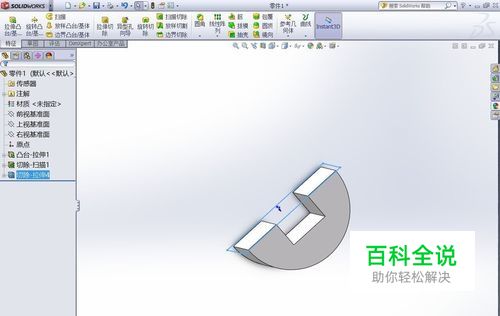

接下来按照之前的切割实体操作选择拉伸切割功能，这样，一半的实体就被切割掉了，就生成了图2所示的图形，这样就可以导入到CFD软件中进行数值计算以减小计算量了。
