CAD透明度如何设置？

2024-03-22 17:00:01

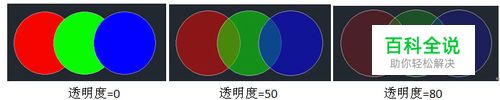

在CAD低版本中，当图纸中图形相互遮挡的时候，我们就需要设置图形的顺序，让一些文字、标注及必须显示的图形前置，而将填充等后置。在CAD高版本中，提供了对象透明度的设置，在图形相符遮挡时，可以设置对象的透明度，前后的图形都可以同时显示，如下图所示。

设置图层透明度

01

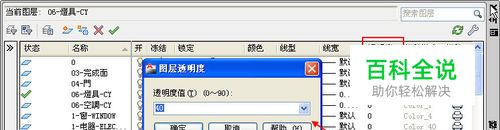

在CAD中打开图层管理器对话框，可以看到有一列是透明度，单击图层后面的透明度值，就会弹出图层透明度对话框，在其中可以输入透明度的数值，如下图所示。
02

设置图层透明度后，此图层上所有透明度用默认设置BYLAYER(随层)的图形都将是透明的，如下图所示。

设置对象透明度

01

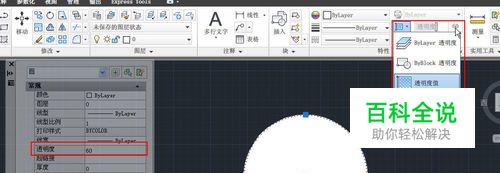

如果要单独设置某个对象的透明度，选中对象后，可以在特性面板的下拉框中设置透明度，如果使用经典界面，可以打开浮动的特性面板（CTRL+1）进行设置，如下图所示。
02

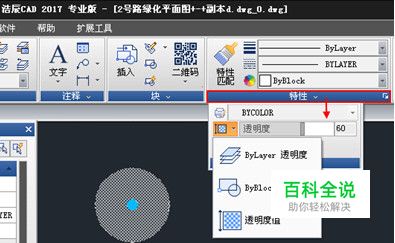

国产CAD中我看到浩辰CAD 2017增加了透明度，只是在界面位置有所不同，如填充仍使用的是对话框，在命令面板中的位置不如AUTOCAD那么明显，如下图所示。

设置填充透明度

01

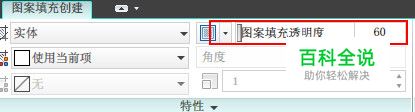

实体填充或渐变色填充容易和其他图形之间相互遮挡，透明度在填充对象上用得比较多，所以在填充对话框或填充面板中提供了透明度设置，在创建填充时可以直接设置透明度，如下图所示。
02

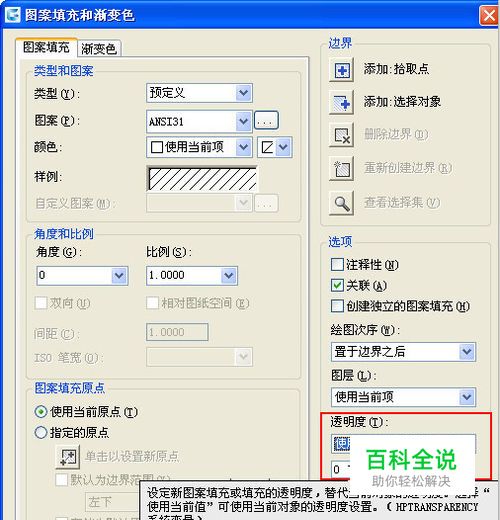

在浩辰CAD这些软件中，创建和编辑填充仍使用对话框，可以在对话框中直接设置填充的透明度，如下图所示。
03

正如上面截图中看到的提示一样，填充透明度也可以用变量来进行设置，这个变量是HPTRANSPARENCY，HP表示填充，后面是透明度的英文单词，很长，不太好记，还是在对话框或命令面板中设置更加方便。
