怎么把不同的CAD比例复制到另一张图上

cad中经常会遇到不同比例的图，需要复制在一张图上，这种情况如何处理呢？这里小生给你提供一种方法，希望能够帮到你。

操作方法

  • 01

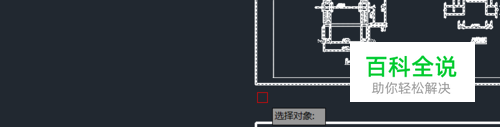

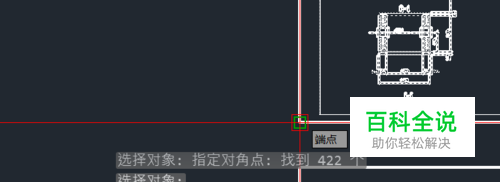

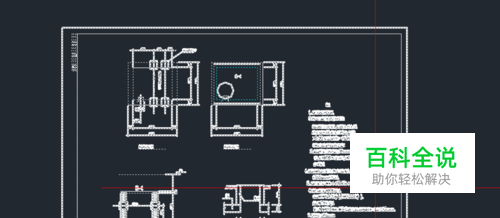

    复制到另一张图： 首先，复制到另一张图，需要先将该图全部选中，如图所示，将所要复制的全部图形元素选中。

  • 02

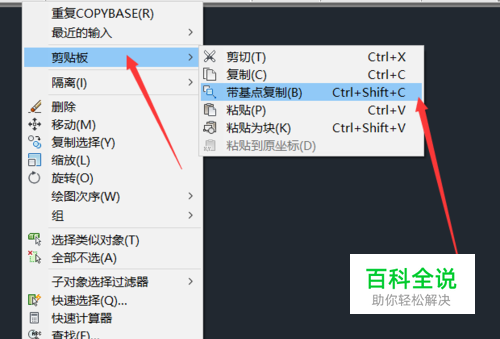

    然后，进行带基点复制，如图所示，点击鼠标右键，然后选中复制，带基点复制，也可以使用快捷键：CTRL+SHIFT+C；粘贴的时候可以选中粘贴或者粘贴为块。

  • 03

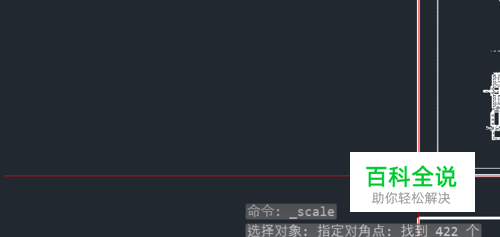

    调正比例： 这时候需要用到一个命令SC对复制的图形进行缩放大小尺寸调整。

  • 04

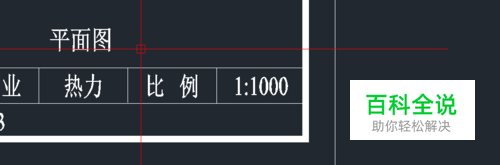

    缩放比例的确定可以通过两个图中的比例尺进行确定，或者可以直接量一下两个图中共同的尺寸，将其调整一直即可。然后公用一个比例尺。

  • 05

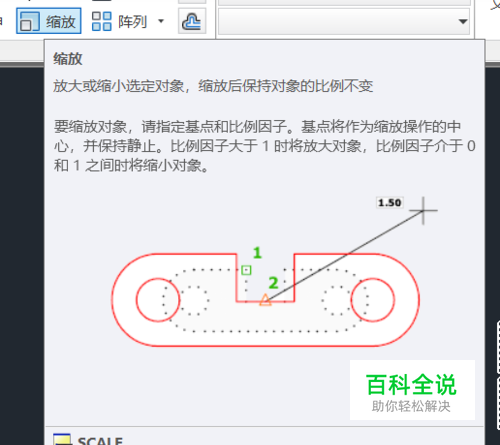

    缩放的时候，需要先选中图形，然后选中缩放的基点，最后输入缩放的比例或者选中一个参照，具体操作方法可以查看下方的任务提示栏。

  • 06

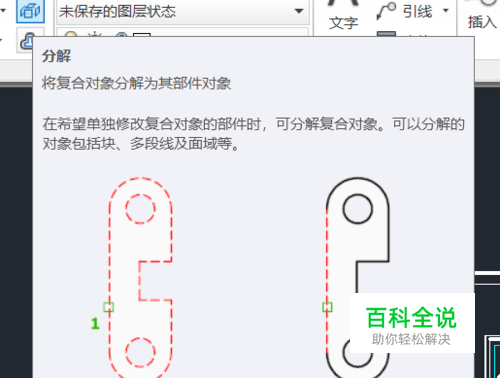

    如果在图形缩放的过程中，出现了图形标注尺寸出现过大或者过小等无法调整的问题，可以在缩放之前，使用命令explode，将图形全部分解之后，将不会出现这种情况。注意这是一种投机的方法。
