怎么用CAD建模
本教刚入门CAD的朋友们怎么去执行简单的命令去建造一个简单的模型出来,掌握了这些基本命令再复杂也能迎刃而解了。本采用CAD2010版本。
操作方法
- 01

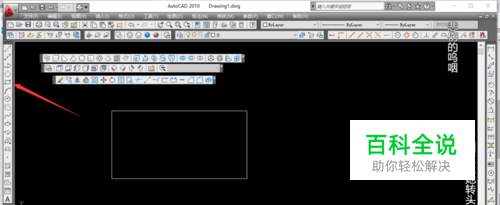

这里我们以建造一个挖了圆柱壮的长方体来做例子,首先打开CAD点击矩形进行绘制,绘制出一个长方形。
- 02

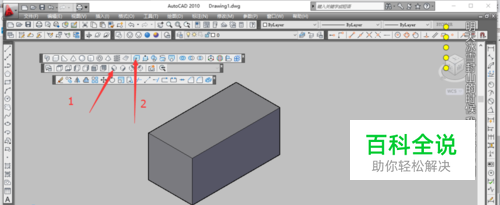

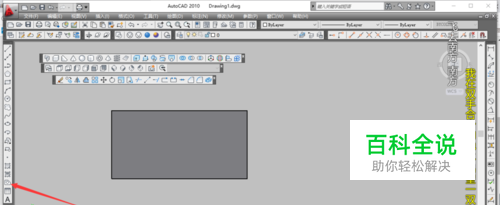

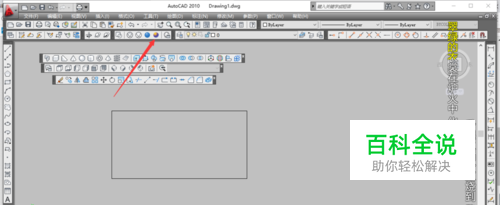

绘制完之后点击三维视图,然后点击面域选中绘制好的方形,右键完成。
- 03
然后点击轴测图,然后再点击拉伸,选中方形右击往上拉伸,拉到满意的高度即可。
- 04

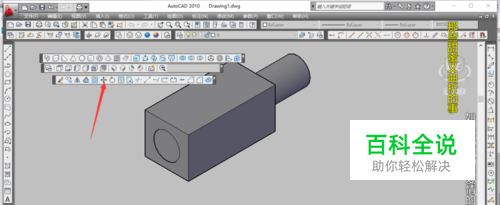

接下来,就可以在旁边画一个圆柱,步骤跟方形一样,先画圆然后面域、拉伸。画完之后,就把圆柱移到长方形里面,点击移动工具,选中要移动的对象,右击,然后移动你要的位置左击,移动就完成了。
- 05

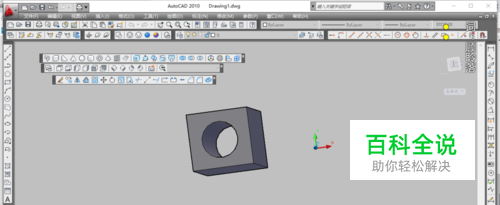

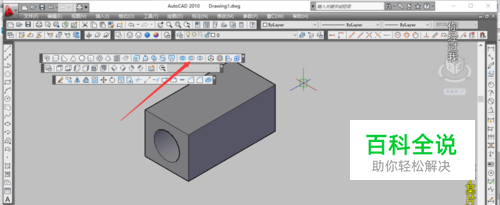

再接着就是如何挖空了,点击差集命令,左击选中要保留的部分右击,再左击选择不要的部分右击,这样就完成挖空了。
