CAD作图技巧:[1]如何用天正建筑标注坐标
CAD没有坐标标注的功能,想要标注坐标必须用到插件,这里介绍用天正建筑标注坐标的方法
操作方法
- 01
打开天正建筑
- 02

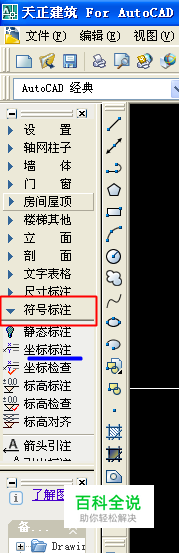

在左侧屏幕菜单中选择符号标注下面的坐标标注。
- 03
点取坐标点就可以标注了
- 04
效果如下,是不是有点不对,这是单位的缘故
- 05

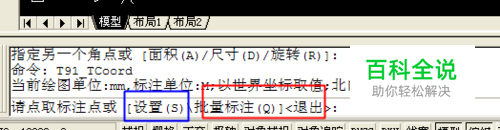

重复标注操作到步骤3,输入:S。进行设置。
- 06

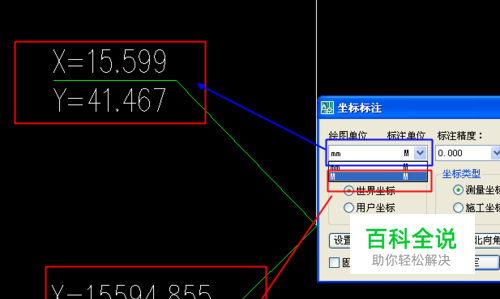

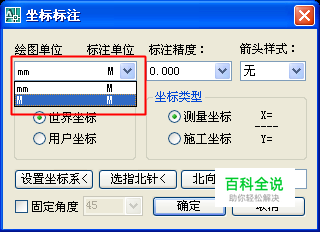

在绘制单位,标注单位中选择:M M
- 07
标注的结果就精确到以米为单位了
