南方CASS入门：[2]测量数据导入
测量的数据处理完成后，就可导入Cass中进行绘图了，
操作方法
- 01

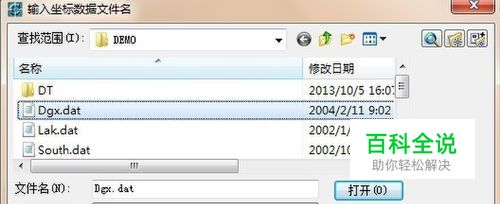

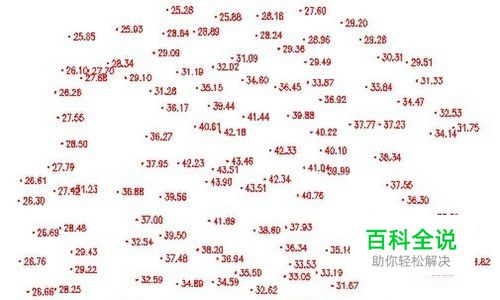

新建或打开己有CAD文件，点击菜单栏“绘图处理”，点击展高程点，如果是新建文件或文件中未保存有图型比例尺的话，Cass会提示你输入比例尺。Cass中比例尺保存于CAD文件的系统变量USERR1中。在弹出的对话框中选择处理好的以dat为后缀的数据文件。点击打开，展高程点就完成了。在CAD中相应的坐标位置显示数据文件中的高程。
- 02

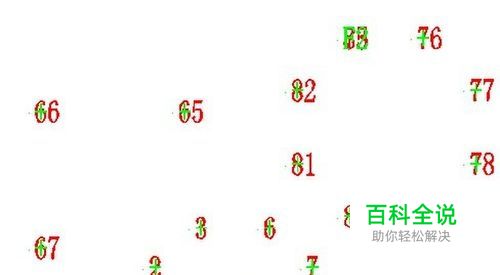

展野外测点点号、展野外测点代码、展野外测点点位。这个三个命令步骤和展高程点一样，区别是展野外测点点号在CAD中显示是数据文件中的点号，展野外测点代码显示的是代码、展野外测点点位显示一个点。 在绘图中，展野外测点点位很少使用。因为野外测量，常用的两种方法是绘制草图和使用编码进行记录，所以在绘图时很多一种情况下是先展点号，绘制好草图中的点号绘制地物后，再展高程点绘制等高线。另一种情况是先使用简码引导自行绘制，再展点号和代码对CAD识别的地物进行修改。然后再展高程点绘制等高线。下图为所展的代码及点号。
- 03

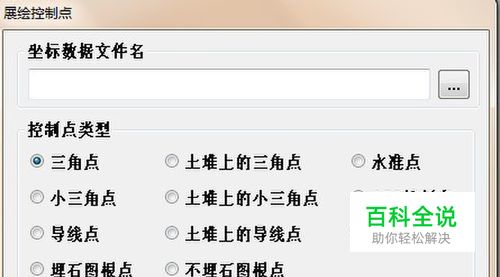

展控制点，展控制点主要应用于大面积图形测量，控制点较多的的情况下使用。 点击展控制点后，弹出对话框，坐标数据文件格式和普通点坐标数据文件格式一样，选择好数据文件后，选择你所展点的类型。类型不一样，CAD中显示也不相同。
- 04
简码识别，这一功能主要针对使用编码测量的的数据。测量者测量时不需要画草图，直接通过编码记录地型要素。测量的数据通过简码识别导入，系统按照编码直接绘制出图型。 点击菜单后，在弹出的对话框中选择带有编码的数据文件，就可以在CAD中生成图型。
