西门子S7-200与电脑不能通讯下载程序的检查方法

初学者在初次接触S7-200PLC时,有时会遇到不能与电脑通讯的问题,请根据下面步骤慢慢排查故障

操作方法

  • 01

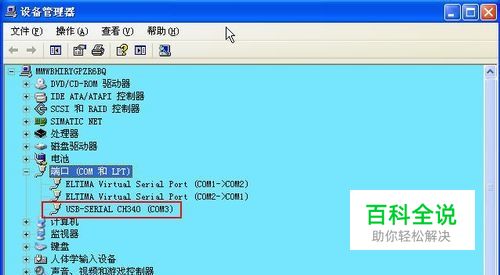

    先用在电脑上安装好PPI通讯电缆的驱动程序。正确安装好后插入PPI电缆,打开设备管理器可以看到虚拟的串口号(比如我这的电脑是COM3)

  • 02

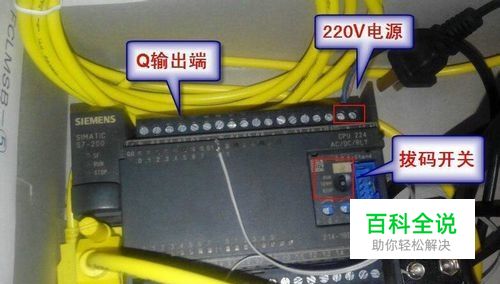

    PLC拔码开关拔到STOP位置,如果S7-200先前载有程序,在程序中写了通讯程序就会屏蔽了原本的PPI下载功能,解决办法是把拔码开关拔到STOP位置

  • 03

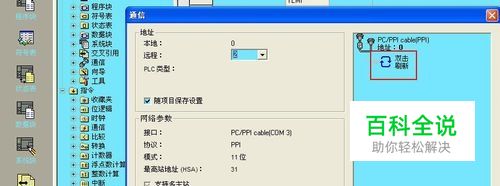

    打开编程软件V4.0 STEP 7 MicroWIN ,点击左侧的“通讯”,在弹出的对话框中勾选“搜索所有波特率”,然后双击右边刷新,软件会自动搜索合适的波特率

  • 04

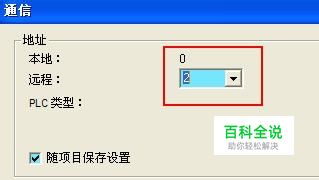

    PLC站地址要设置好,分为本地地址和PLC地址

  • 05

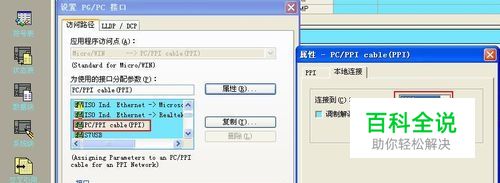

    依次点击下图的红框设置通讯串口号,就是选择第一步设备管理器里面的串口号
