CAD中单行文字如何创建？

2024-04-06 01:50:16

我们在CAD进行图纸绘制时，必然会遇到要在图纸里面创建文字的情况。创建文字又分为单行文字和多行文字的创建。下面小编对单行文字的如何创建进行一个简单说明。具体操作步骤如下：

操作步骤

01

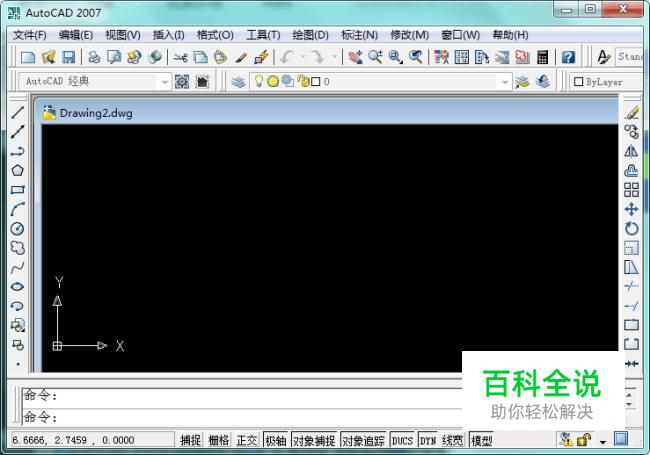

在桌面上双击CAD的快捷图标，打开CAD这款软件，进入CAD的操作界面，如图所示：
02

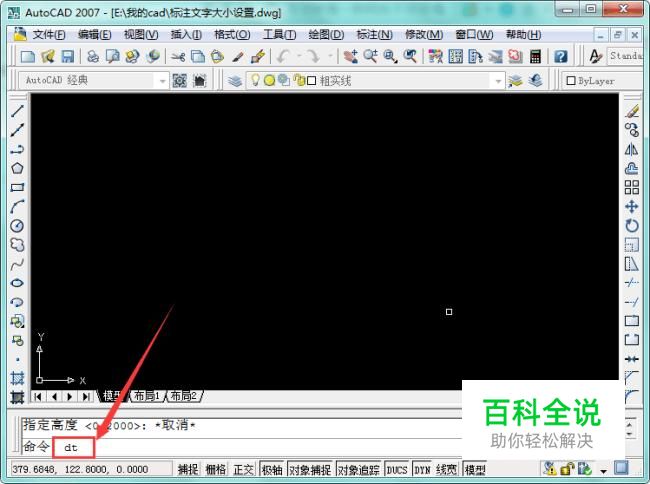

打开软件后，在命令提示栏中输入单行文字创建快捷符号“dt”，点击空格或者回车键，执行创建单行文字命令，如图所示：
03

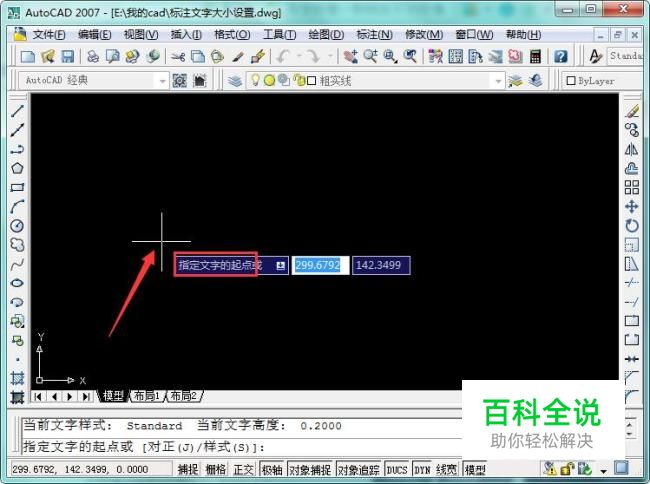

系统提示“指定文字的起点”，根据我们的具体需要选择合适的位置，鼠标左键点击确认，如图所示：
04

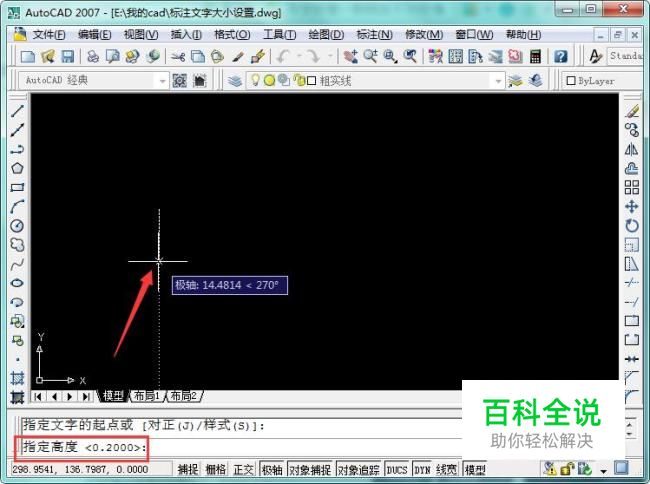

然后提示我们“指定文字高度”（即设置文字的字体大小），点击鼠标左键确认，如图所示：
05

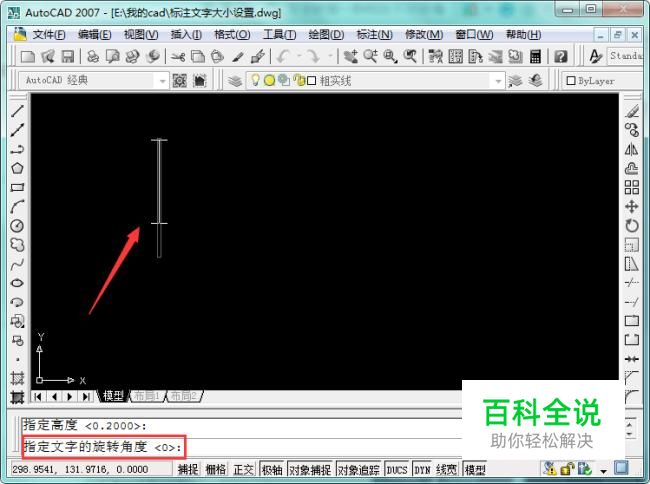

系统提示指定旋转角度（即设置文字排列方式，当我们设置为90度时，就相当于为竖排方式），如果不需要旋转，直接点击空格确认。然后就可以直接在里面进行文字的输入了，如图所示：
06

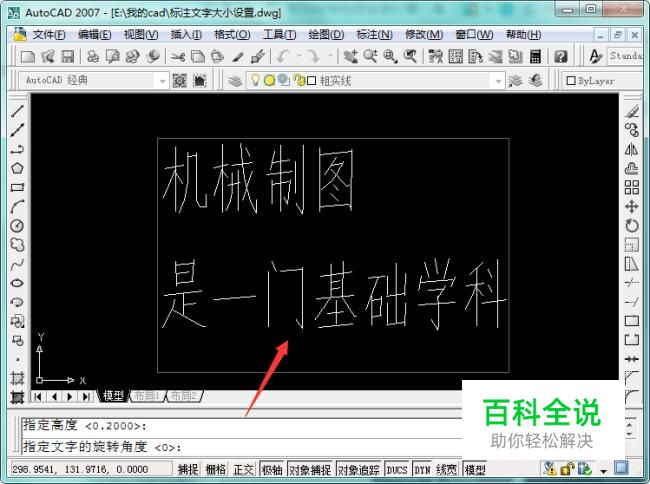

根据需要，输入文字，如果文字需要换行的时候，直接点击回车键进行换行操作（所以单行文字操作并不是只能输入一行文字呃），如图所示：
07

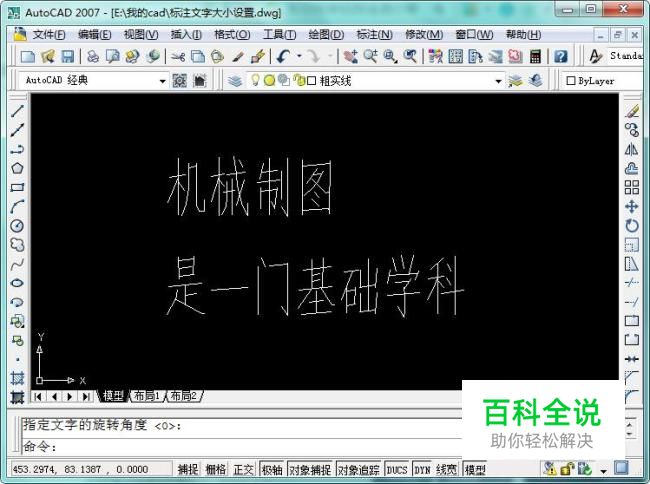

输入完所有要求的文字后，点击“Ctrl+Enter”退出当前命令，单行文字创建操作完成，如图所示：
08

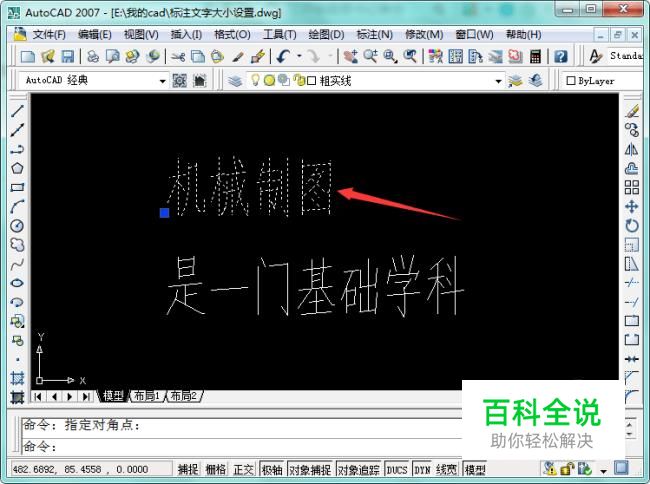

最后，需要注意的是，当我们点击文字的时候，可以发现，每一行的文字为一个整体，而这也是与我们多行文字编辑的不同之处。通过多行文字编辑出的文字，全部为一个整体。如图所示：
