SolidWorks阵列特征:草图驱动的阵列
阵列特征在SolidWorks三维建模中经常用到,但是在软件提供的几种阵列方式中,我们比较少的用到“草图驱动的阵列”,下面就来介绍一下这种方式的简单用法。
操作方法
- 01

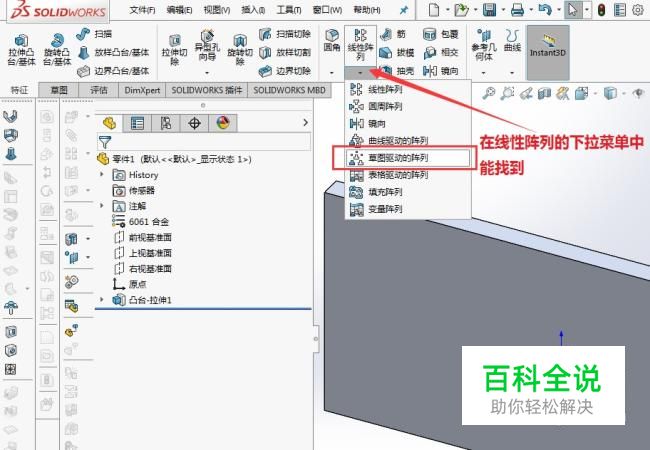

在SolidWorks中草图驱动阵列是日常工作中比较难以用到的一种,因此很多刚接触这个软件的工程师不知道怎么使用!先看看它的位置,如下图。
- 02

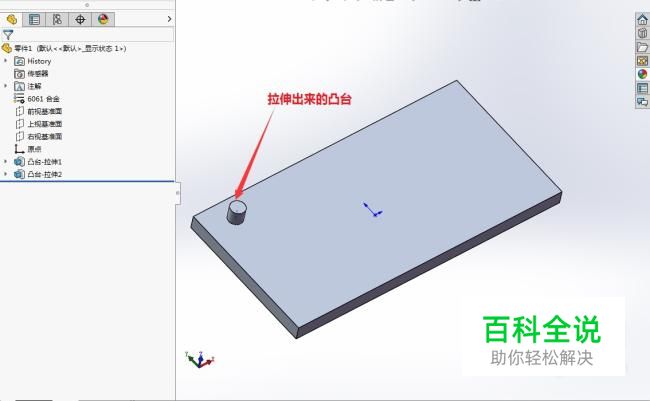

下面在三维模型上建立一个准备阵列的特征,利用拉伸画出一个凸台,用这个凸台演示阵列的操作。
- 03

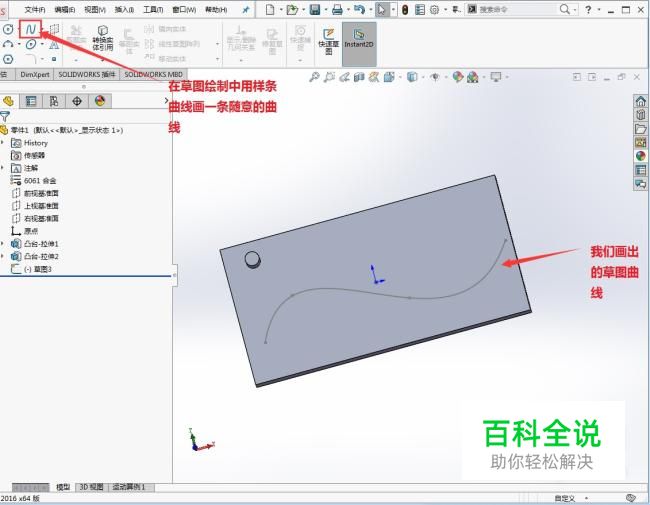

既然是草图驱动的特征,那么就需要建立一个草图去驱动这个特征,下面是我们建立的草图。
- 04

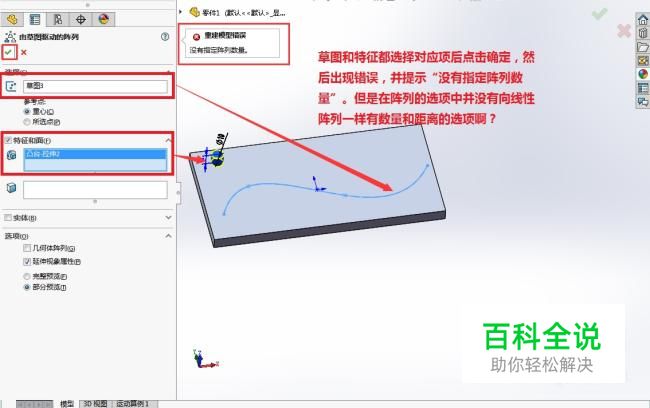

有草图有特征了,试一试能不能阵列出一组特征出来。点击草图驱动阵列功能,分别在草图和特征上选择对应的单元,然后“确定”,看能不能出来阵列。提示错误。
- 05

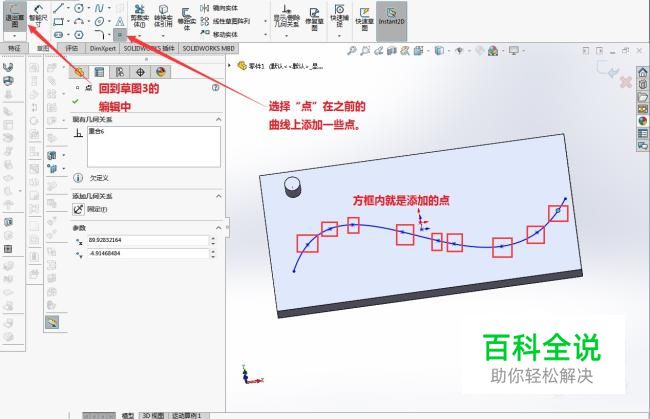

其实,上面的错误也是小编自己在刚开始操作时发生的情况。实际上我们在运用这个操作的时候在绘制驱动草图时没有指定“点”,在草图中指定了点阵列就按照草图中的指定点生成特征。先添加“点”,如下图。
- 06

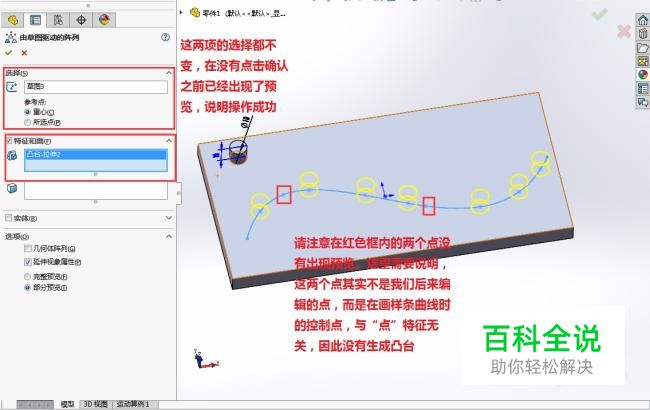

然后我们再进入草图驱动的阵列编辑中,看看这次的结果,如下图。从图中可以看出,其实我们上一步有两个点不是添加的,而是样条曲线的控制点。
- 07

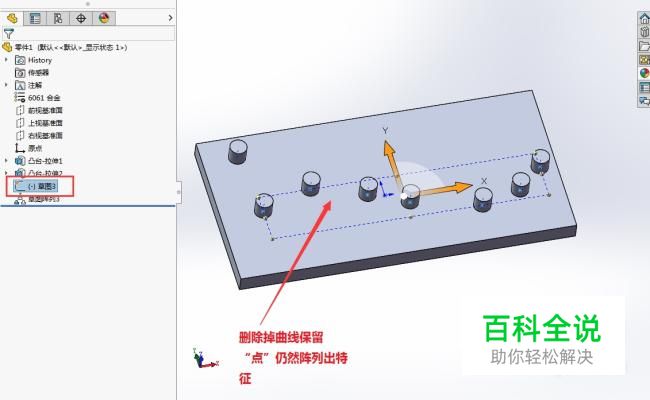

需要说明的是,我们画样条曲线是为了把阵列的流向图表示清楚,如果光点上几个点而不要样条曲线我们仍然能阵列出特征,如下图。
