CAD地砖填充尺寸如何设置

我们用CAD做室内设计时经常需要绘制不同的地砖,下面我们来讲一下如何应用填充功能绘制我们需要的地砖尺寸。

操作方法

  • 01

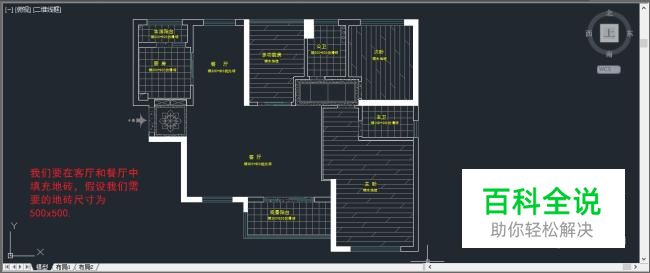

    首先我们打开一张室内设计的模板图纸,我们需要在客厅和餐厅中设计我们需要的尺寸的地砖。

  • 02

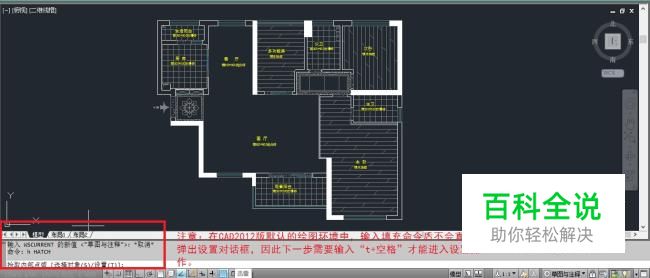

    因为设计图中客厅和餐厅是两个连在一起的封闭的图形,所以直接用填充命令可以把两个地方都填充完成。“h+空格”进入填充选项。

  • 03

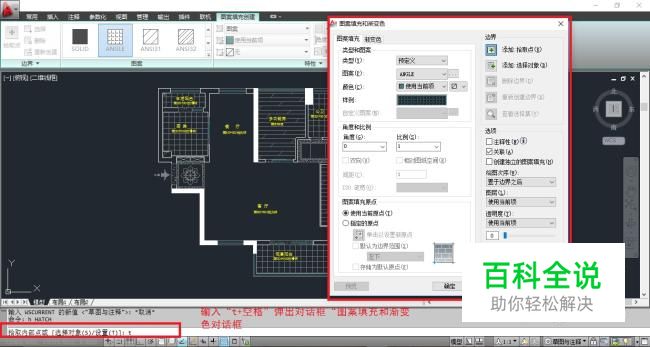

    输入“t+空格”进入填充设置操作。注意:CAD2012在输入填充命令后不会直接弹出填充设置,必须再多此步操作才可以。

  • 04

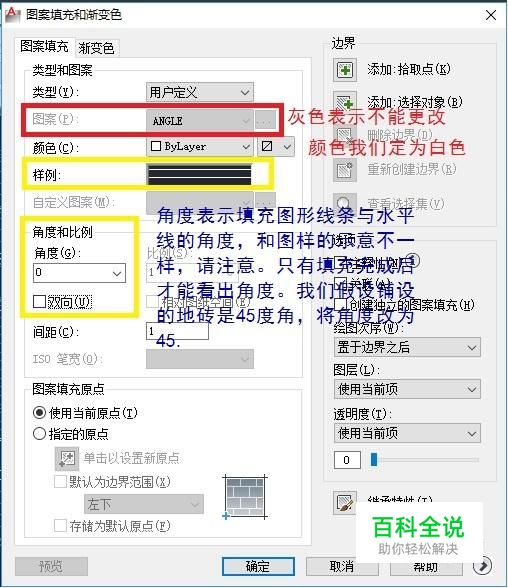

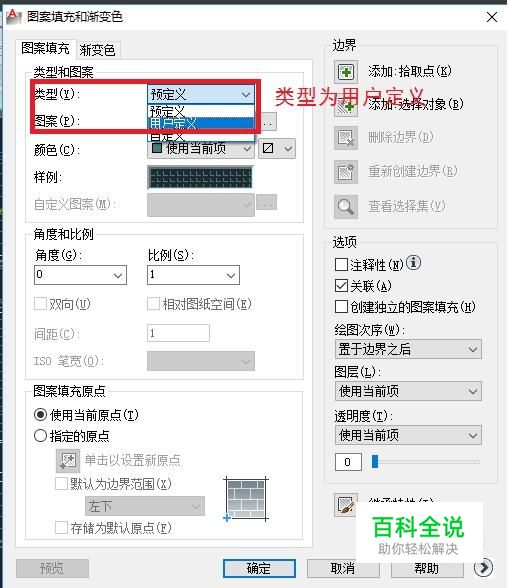

    由于填充图案是我们设计的尺寸设计,因此在图案填充选项卡中,我们在类型(Y)中选择“用户定义”,假设我们铺的地砖为45度。

  • 05

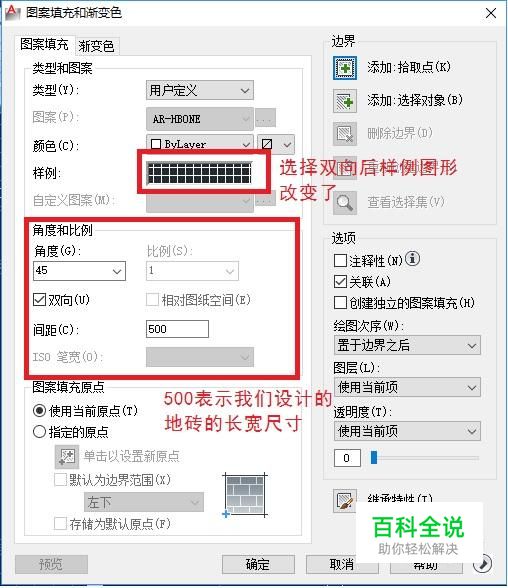

    假设我们地砖都是500x500的正方形,因此我们勾选“双向”,间距填写500.

  • 06

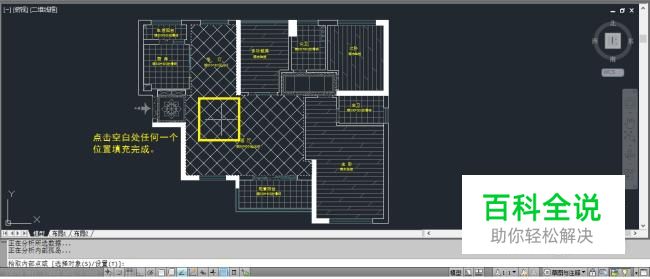

    选择“添加:拾取点”按钮,然后点选要填充的空白部分,填充完成。

  • 07

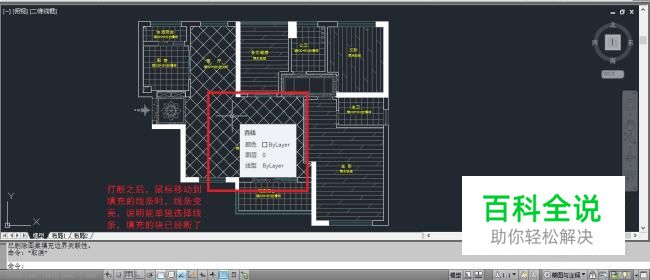

    我们需要验证一下设置的距离对不对,下面需要先将填充的“块”打断。因为如果不打断无法抓取交点。输入“x+空格”点选填充的图形,打断完成。

  • 08

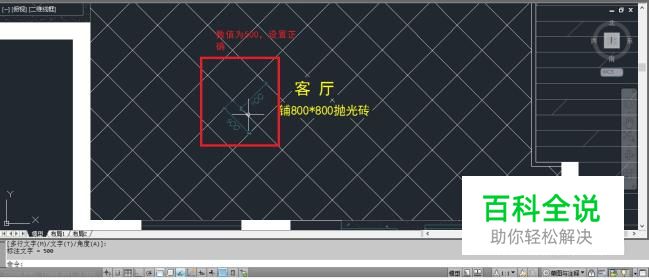

    用对齐标注“dal+空格”测量线段长度,数值是500,说明我们设置没有问题。
