proe5.0样条曲线怎么画和标注

proe5.0中的样条曲线具有灵活性和多样性,但是由于其随意性,有的时候在画的时候必须给予约束。那么怎么来约束它了?

操作方法

  • 01

    进入“草绘”,在草绘里才有样条曲线命令。

  • 02

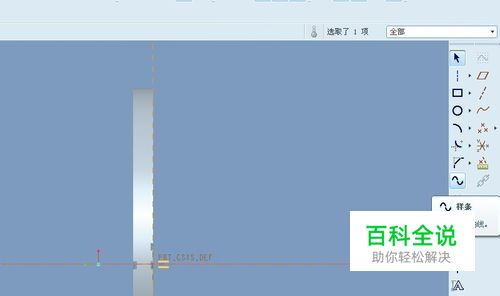

    进入“样条曲线命令”

  • 03

    随意画一根样条曲线。

  • 04

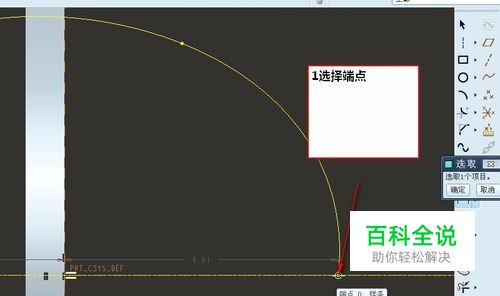

    左键选择样条曲线上的的一个点。

  • 05

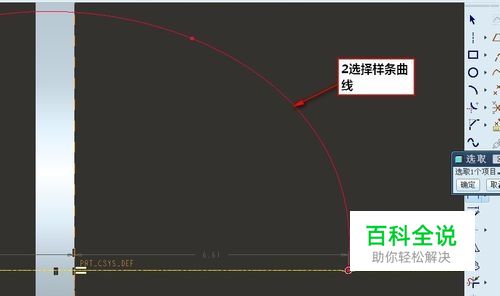

    左键选择样条曲线。

  • 06

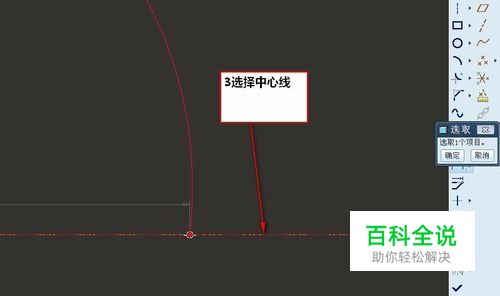

    左键选择中心线。

  • 07

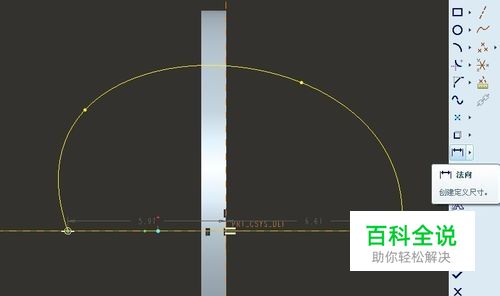

    在空白处鼠标左键点击。

  • 08

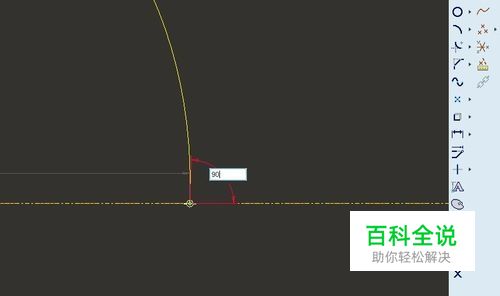

    修改样条曲线处的尺寸。即完成了对样条曲线的垂直约束。
