在UG中使用投影曲线方法在曲面上绘制文本
在UG中使用投影曲线方法在曲面上绘制文本
操作方法
- 01

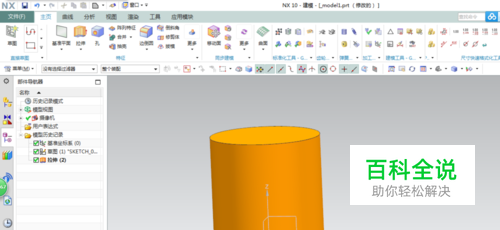

创建圆柱体模型。圆柱直径为100mm，拉伸高度为100mm。
- 02

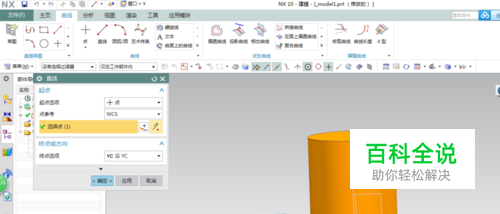

使用工具栏中曲线-直线命令绘制一条直线。
- 03

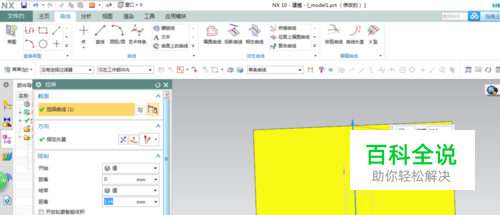

使用拉伸功能，拉伸直线形成片体。
- 04

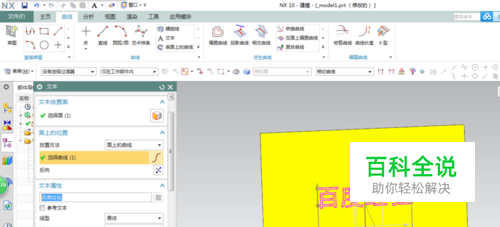

使用工具栏曲线-文本 输入我们所需要的文本。文本放置面选择我们刚才拉伸的平面，面上外置选择曲线，选择面上直线。在文本框尺寸一栏中调节字体高度。
- 05

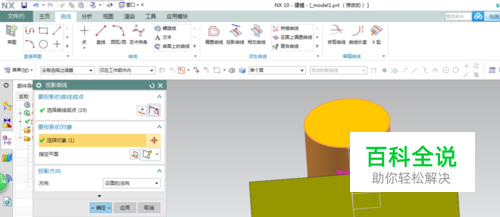

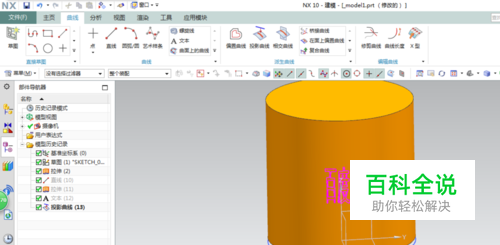

使用派生曲线中的投影曲线命令对文本进行投影，要投影的曲线为文本，被投影的面为圆柱面。隐藏文本、直线、片体，完成曲面上文本绘制。
