如何在CAD中画平行线

CAD是常用的绘图软件,在里面画平行线的方法很简单,下面小编就来跟大家分享一下

操作方法

  • 01

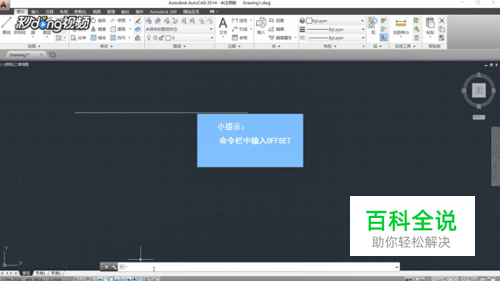

    首先打开CAD,在命令栏中输入OFFSET

  • 02

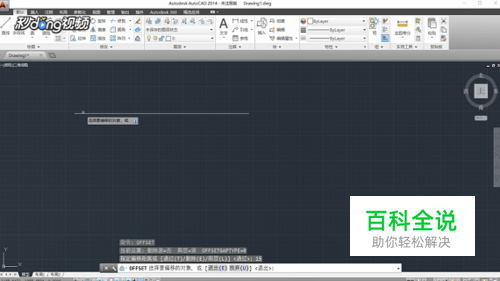

    然后输入两平行线之间的距离,将光标移动到偏移的对象上,用鼠标拾取

  • 03

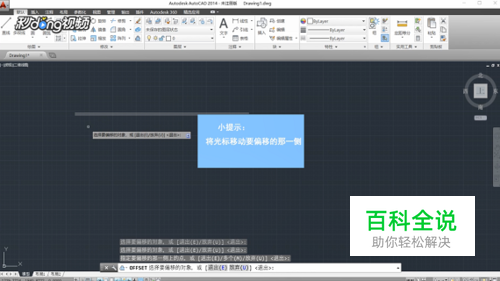

    最后将光标移动到要偏移的那一侧,点击一下鼠标即可
