如何将CATIA三维数据转化为2D图纸？

在机械加工中，一般机床加工主要是靠2D图纸来加工的，那么，如何将三维数据转换成为2D图纸呢？下面我来介绍下将三维数据转化为2D图纸的方法。

操作方法

  • 01

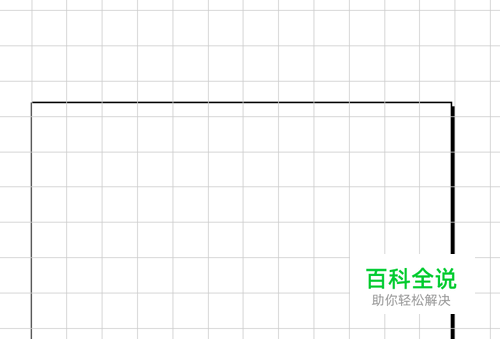

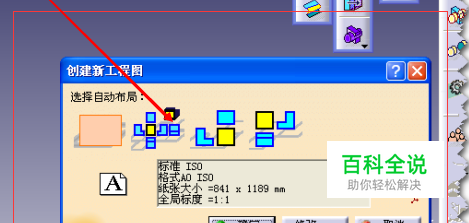

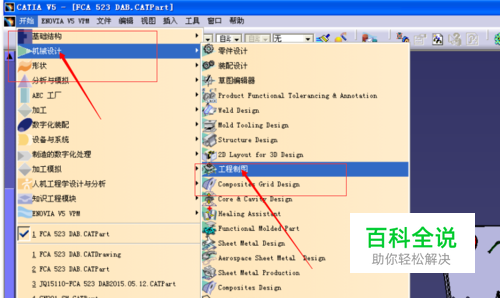

    1.打开CATIA软件，将准备导成2D的三维数据打开，然后鼠标点击开始，将鼠标移到机械设计里面的工程制图（如图一），单击鼠标确定，会出现下列图二选择框，不用修改里面的东西，直接点击确定就可以，会出现一个白色的界面。

  • 02

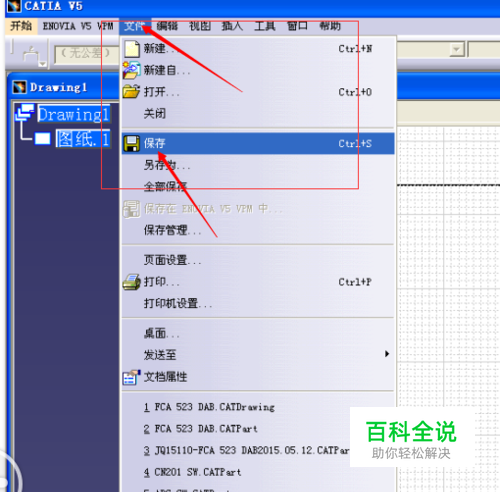

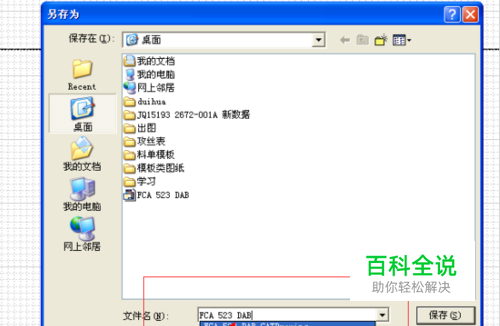

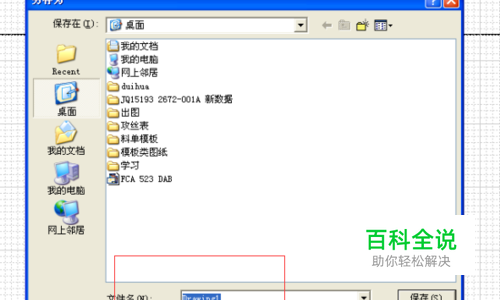

    2.点击白色界面后点击文件，保存，会出现一个存档框（如图一），然后将文件名改成和CATIA数据名字一模一样（如图三），然后保存到文件夹或者直接保存到桌面。

  • 03

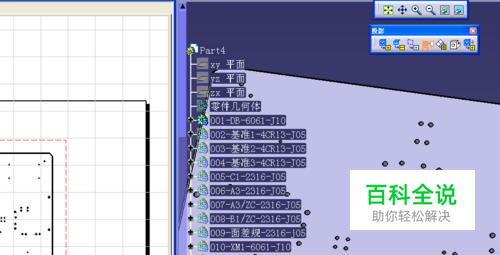

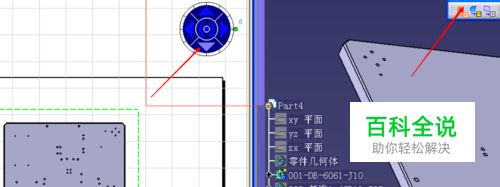

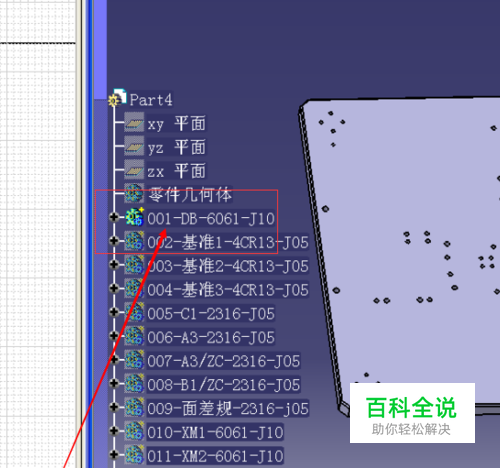

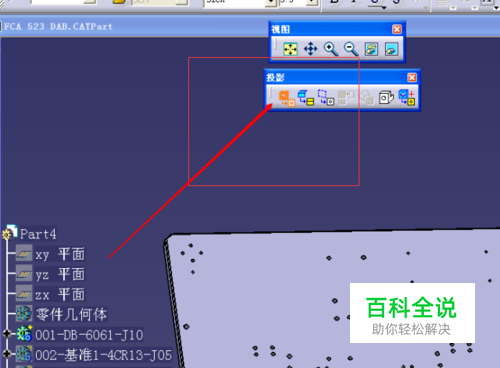

    3.将零件全部隐藏掉，把你要投的那个零件显示出来（如图一），然后鼠标单击单色界面，CATIA数据里面会出现一个投影的插件，鼠标单击第一个图标投影正视图（如图二），选择两个直角边，点击后鼠标移至白色界面就会出现你将投出来的图，在这一步，你可以选择点击有上角的方向标来切换你想要投影出来的零件方向，然后点击白色界面就OK了，正视图就出来了。

  • 04

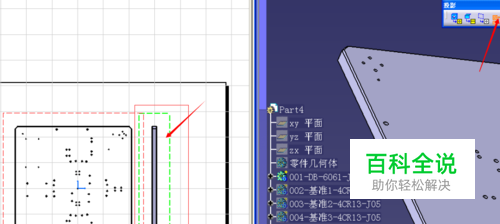

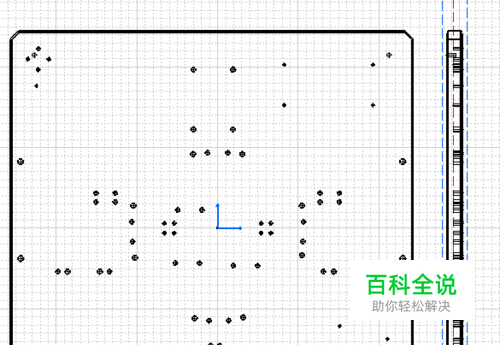

    4.鼠标点击投影插件里面的第四个图标（如图一），鼠标移至白色界面的正视图右边就会出现你要投影出来的左视图（如图二），点击白色界面确定就可以了，然后以同样的方式将俯视图投影出来。投影等轴测视图的方法也是一样的，只是用插件的时候把第一个图标换成第六个图标。

  • 05

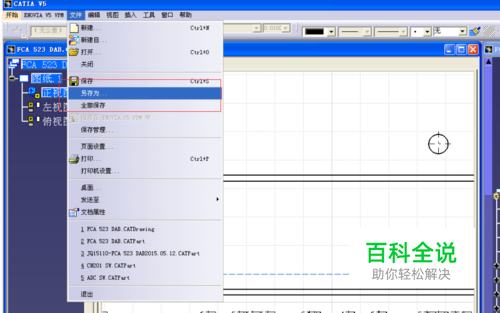

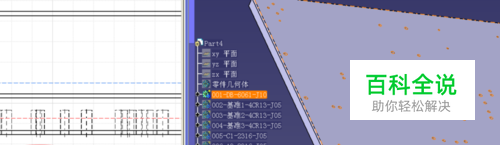

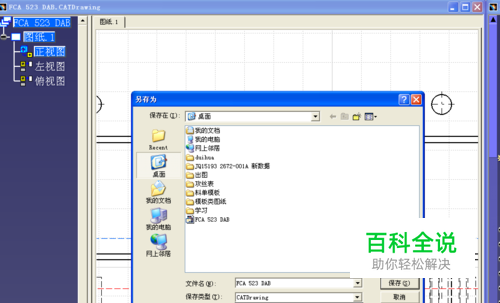

    5.将图投影齐全后双击图纸下面的名称，将名称改成和零件编号里面的一模一样就行了（如图一），然后将点击文件，另存为（注意：是另存为不是保存）dwg格式（如图三），保存到你选择的文件夹里面，然后找到这个打开标注就可以了，这就是整个投图的过程了。
