cad之如何描图

cad是我们平时用的比较多的软件,有时候我们看着图片上有些图画很好看想把他转成cad怎么办呢?其实我们可以利用cad进行描图,自己制作一副一模一样的图画。

操作方法

  • 01

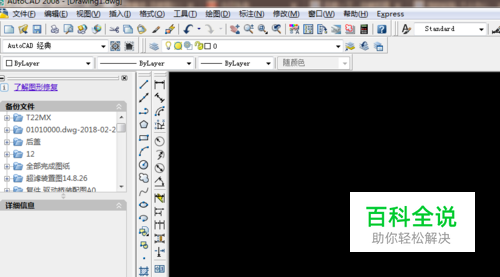

    打开电脑,启动cad2008,并准备好一张图片。本例以小猪佩奇为例子

  • 02

    第一种办法,将图片复制粘贴到cad工作区域,这样我们就可以对图片进行编辑了。

  • 03

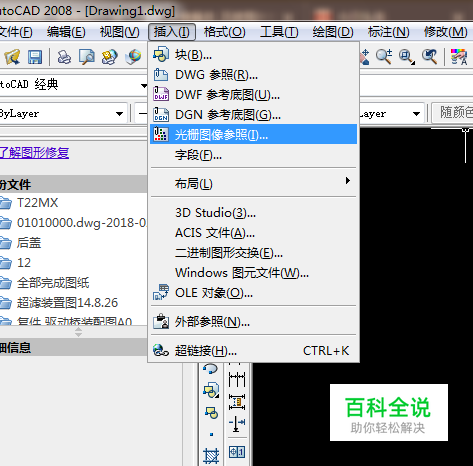

    第二种办法如下图所示,将鼠标放在工具栏插入上,点击下拉菜单中的“插入光栅像”,弹出对话框,

  • 04

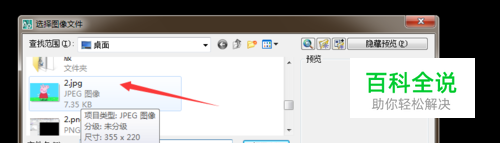

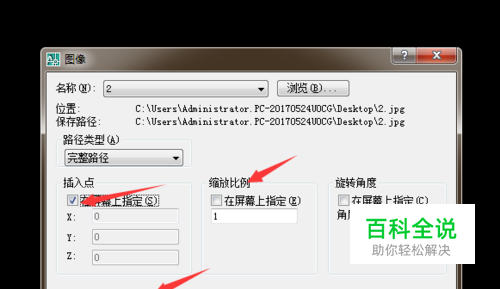

    选择你要用的图片,然后单击,出现下图第二张对话框,按照下图箭头所示设置,然后确定。

  • 05

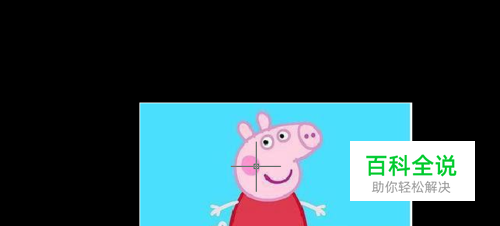

    可以看到图片已经进入到cad工作区。

  • 06

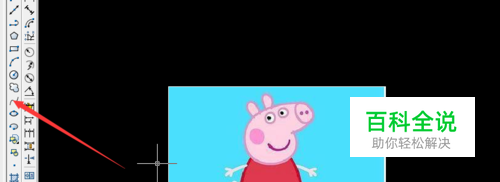

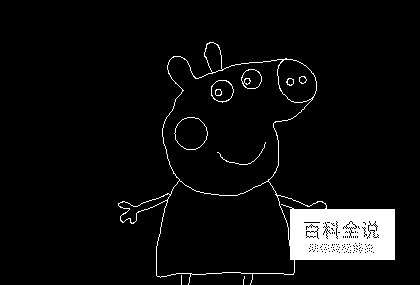

    我们运用样条曲线命令在图片上进行线条描画,最后佩奇的轮廓就出来了。如第二张图。最后涂下颜色就更完美了。
