电气软件elecworks的报表是基于原理设计的内容统计出设计数据，例如设备型号，接线参数等。但是，如何逆向的根据报表内容查看所需参数所在的图纸页面哪？这就需要将报表模板创建成能够逆向导航的功能。该功能可用于elecworks2017SP0以上版本。

操作方法

01

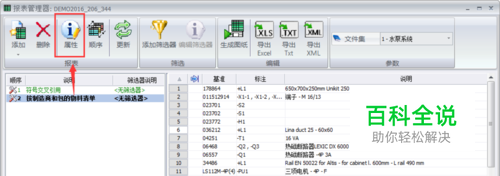

在工程的报表管理器中，添加设备型号报表，例如ReferenceGroupedByManufacturerByBundle_Metric。单击属性，打开报表的编辑窗口。
02

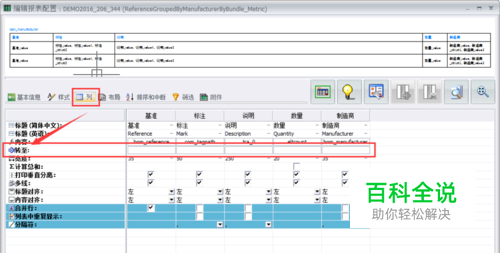

在报表的编辑窗口中，切换到列，所有具备导航能力的参数都是在“转至”中设置的。
03

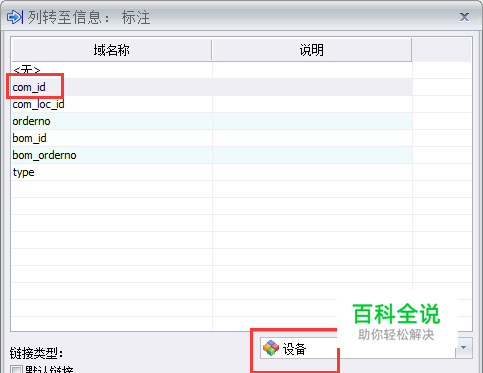

案例1：通过报表快速定位设备导航器中的设备。单击标注下方的转至。在弹出的窗口中，选中com_id，并将下方的链接类型设置为“设备”。
04

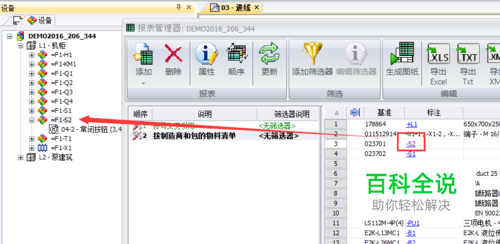

完成设置后，再次回到报表管理器。这时报表管理器中标注的内容变成蓝色文字。当单击标注S2时，会自动打开设备导航器并切换到对应的S2所在位置。
05

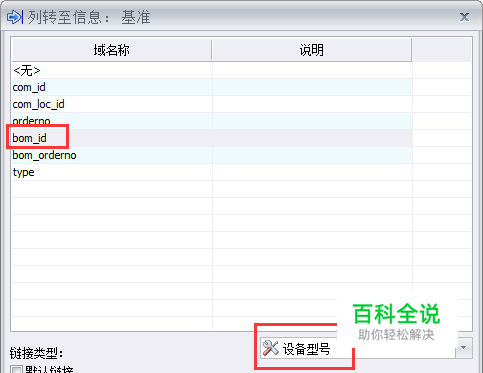

案例2：通过报表直接打开设备库中设备型号的参数设置界面。单击标注下方的转至。在弹出的窗口中，选中bom_id，并将下方的链接类型设置为“设备型号”。
06

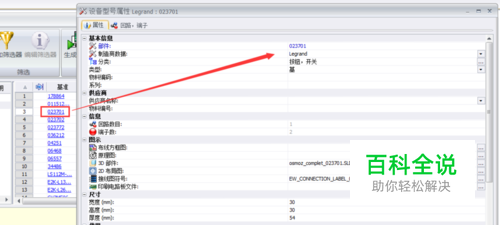

完成设置后，再次回到报表管理器。这时报表管理器中标注的内容变成蓝色文字。当单击标注S2的设备型号“023701”时，会自动打开设备型号参数定义界面。
07

用同样的方法，可以在其他报表中实现不同的导航功能，例如通过图纸目录可以快速打开页面，通过电线报表可以快速导航线号所在页面。在“绘图规则检查”中也可以使用该功能，例如检查未选型的设备后直接导航到设备所在页面。
08

以往的设计都是把报表用于统计的结果输出，实现单向的设计——报表。现在，可以智能的将设计内容与报表同步，变成设计——报表——设计这样的闭环结构。这个结构会让设计更智能，效率更高。
