将Solidworks模型导入Adams模型仿真(超级快)

采用最方便简洁的方法,将Solidworks 2016模型导入到Adams 2013中仿真。(Solidworks和Adams版本其实无所谓,没什么影响,但是Solidworks是安装了Motion插件的前提下)

操作方法

  • 01

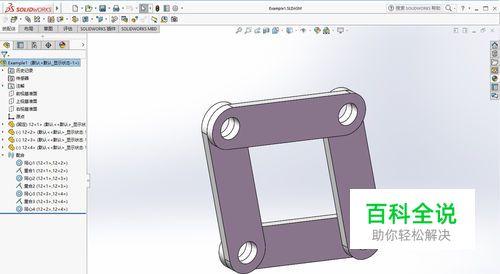

    在Solidworks中建立好模型,如果是装配体的话直接装配好,保证各个零件的相对位置关系,减少在Adams中对模型的更改。本处举个简单的例子。

  • 02

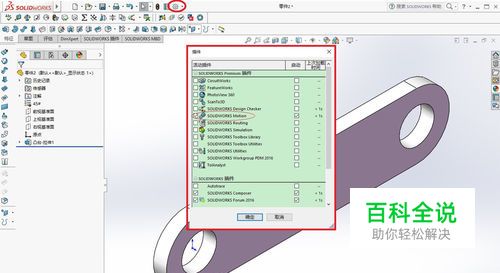

    在Solidworks选项下拉菜单中找到插件这一项,然后打开将Solidworks Motion勾选。确定勾选后进入下一步。

  • 03

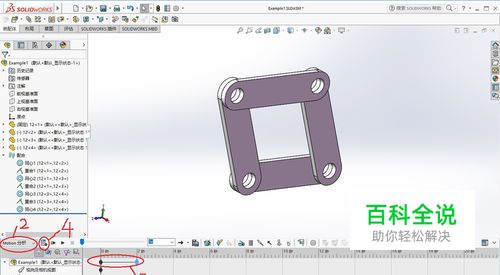

    点击底部的“运动算例1”,选择“基本运动”下的“Motion 分析”,再将键码往后拖一点儿。Motion分析选项旁的计算就可以执行了。下面就执行运动算例计算。执行完成后进入下一步

  • 04

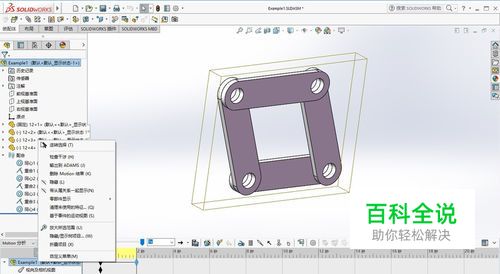

    选择中模型并右键,选择“输出到ADAMS”,注意路径和名称不要为中文,路径为中文无法保存,名称为中文不好识别。然后进入下一步。

  • 05

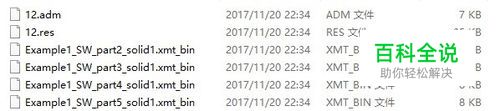

    找到保存的文件,可以看到其中有一个为***.adm,这个模型是能支持adams直接打开的。

  • 06

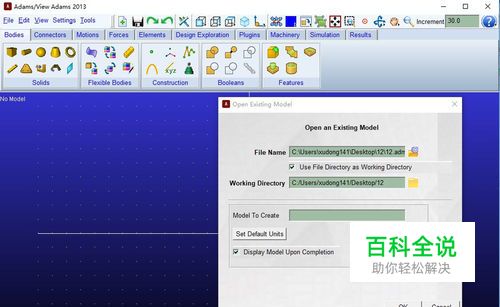

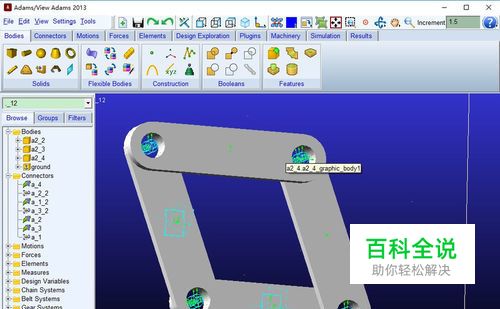

    启动Adams,并将该模型打开。打开之后可以看到模型树中有对应的约束关系。这个约束关系就是在Solidworks中建立的,如果在Solidworks Motion仿真中添加了重力以及其他马达等运动是能被Adams识别的。但是尽量不要在Solidworks Motion中使用碰撞这一类的设置,会在Adams中出现无法仿真的情况。

  • 07

    在Solidworks模型中固定的零部件,在导入到Adams中会自动归为Ground里面,不方便更改。如果怀疑导入约束也可以直接删除进行重建,对于简单的模型比较好操作。但是对于大型模型来讲的话这种方法能大大的提高效率,有助于仿真的快速顺利的进行。
