SolidWorks2017扫描曲面命令创建螺旋曲面
16版之前的SW创建螺旋曲面可以直接用曲面扫描命令沿路径扭转就可以了，而16版以后的SW取消了沿路径扭转，变得稍微复杂了点
操作方法
- 01

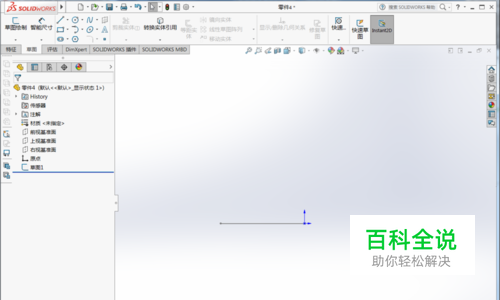

首先打开SW软件，创建新零件，在任意一个参考面创建一平面草图，沿原点画一线段，长度为你想画的螺旋半径，然后退出草图；
- 02

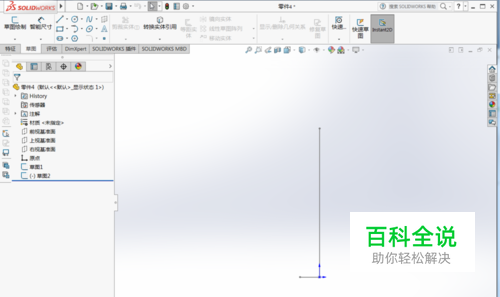

再在任意与之前草图平面垂直的参考面创建一平面草图，沿原点画与之前线段垂直的线段，长度适中且最好不要定义（这个线段是定义螺旋曲面高度的），然后退出草图
- 03

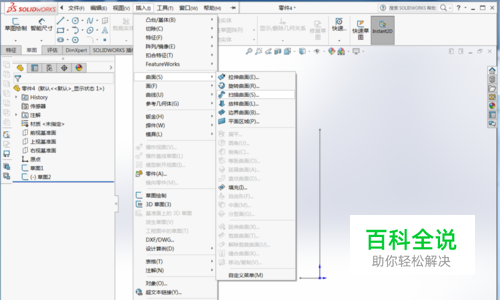

在插入-曲面-找到扫描曲面命令
- 04

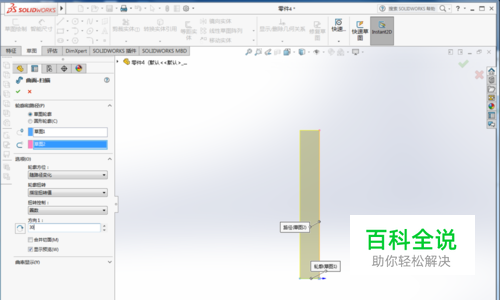

启用扫描曲面命令，旋转第一个草图为扫描轮廓，第二个草图为扫描路径
- 05

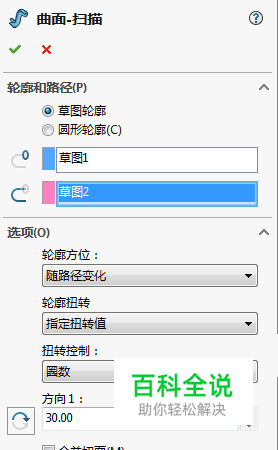

点开“选项”下拉菜单，设置扫描参数，参数如图，重点是轮廓扭转要选指定扭转值，扭转控制要选圈数，扭转圈数则随你要求
- 06

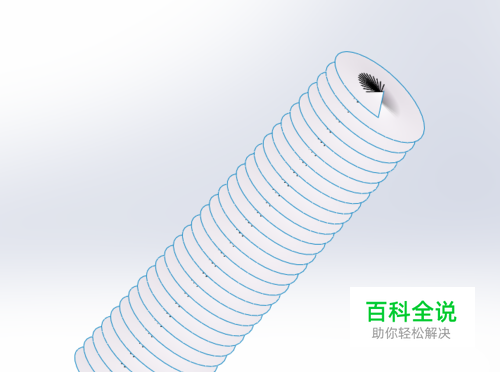

最后，点击生成，一个螺旋曲面就创建成功了
