基于COM 模块开发支持设备共享PROFINET 从站

在日常生活中,共享单车相信大家不会陌生,共享单车的出现极大的方便了我们的生活,其特点就是大家都可以在不同的时间段共享同一部单车,这部单车的复用性很高,大大提高了利用率,德国 KUNBUS 提出开发PROFNET的解决方案为: 嵌入式模块 KUNBUS- COM   从站模块,本身的协议栈已经包含支持共享设备的特性了!

操作方法

  • 01

    在日常生活中,共享单车相信大家不会陌生,共享单车的出现极大的方便了我们的生活,其特点就是大家都可以在不同的时间段共享同一部单车,这部单车的复用性很高,大大提高了利用率,如果在工业领域中是否也有这样的设备,可以使设备被不同的工段的控制器分时复用从而提高利用率,节约工厂成本?  答案当然是有的,所谓工业民用不分家,现代化工厂的生产和建设总是离不开自动化设备的不断升级与改造,当前现代化工厂对于设备的扩展性与灵活性提出了更高的要求,从profinet V2.3版本开始,协议集中提出了一个新的技术概念,即共享设备,使一个现场的IO 设备或者智能设备 可以被多个控制器所公用,从而使设备的可拓展性大大提高,

  • 02

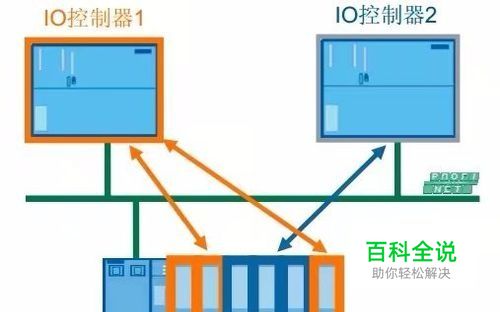

    当一个IO 设备分属于不同的控制器,可以实现控制器间的分层控制,例如当一个上层的安全控制器进行安全拓展实现设备的安全保证,同时并不需要增加现场的接口模块的数目,而且不影响现场的设备控制,在设备的复用当然也可以应用动态分配的技术,即在一个昂贵的现场设备可以通过共享设备的方式被不同的工段的控制器分时复用,从而大大 的促进了设备的利用率,并节省工厂成本。

  • 03

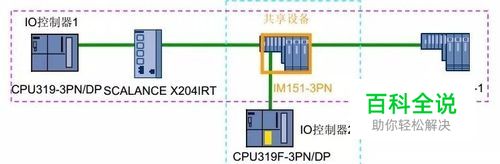

    在传统的PROFINET 设备与控制器之间处于独立的AR 关系,即就像我们日常所见的,物理连接与逻辑连接是统一, 但是共享设备之间,物理连接不影响逻辑连接关系, 这就极大提高了设备的复用性。

  • 04

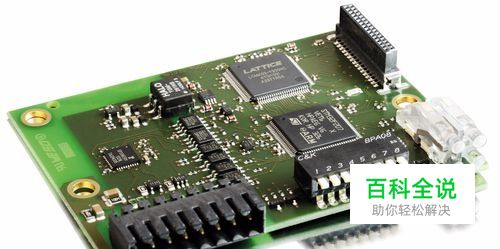

    德国 KUNBUS 提出开发支持设备共享profinet从站方案采用的是 嵌入式模块 KUNBUS- COM   从站模块,COM 模块本身的协议栈已经包含支持共享设备的特性了! 这种经过预测试过的KUNBUS-COM通信接口是由KUNBUS-IC家族进一步发展而来的。对于KUNBUS的PROFINET COM模块(PROFINET设备,PROFINET IRT),你会收到一个完整的通信接口(机载插件卡、选项卡)和所有必需的组件

  • 05

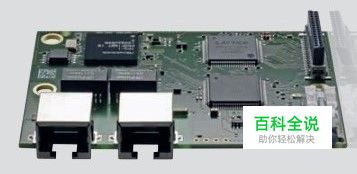

    客户开发自己的PROFINET 设备时,是需要将应用设备与一个COMs模块上的SMC插头(32针)相连接通讯即可,COM 模块包含了PROFINET 通讯的完整网络接口,即插即用。接口卡还包括总线连接的所有插件连接器、光电耦合器、总线驱动、微控制器和内存、PROFINET模块连接到您的应用通过简单地插入到控制卡或通过电缆。由于所有COM模块的统一管脚输出,它们可以非常容易与其他协议模块互换(例如EtherCAT,Ethernet/ IP等)。

  • 06

    COM 模块除支持 shared-device  之外比较显著的特点: 1、可任意配置 2、模块有PNO-认证和100%测试: 即模块本身是经过了预测试的,后期在完成设计之后只需要将完整的产品进行测试即可。 3、管脚引出兼容其它COM版本 4、ERNI SMC插入连接到应用(32管脚) 5、总线和应用之间达到1.5kV电气隔离:符合一些现场环境复杂的场合。 6、外部尺寸 85 x 65 mm: 易于集成到现有的板子上面进行拓展PROFINET 接口。供电 3.3 V:功耗低。板上LED利于开发调试 7、CDI 服务接口(配置、调试、状态)8、可在工作中改变参数
