怎样用CAD快速测量面积

我们在使用CAD绘制好图形以后,就需要对图形进行测量与计算,下面我们就来看看在CAD中是如何测量图形的面积的吧。

操作方法

  • 01

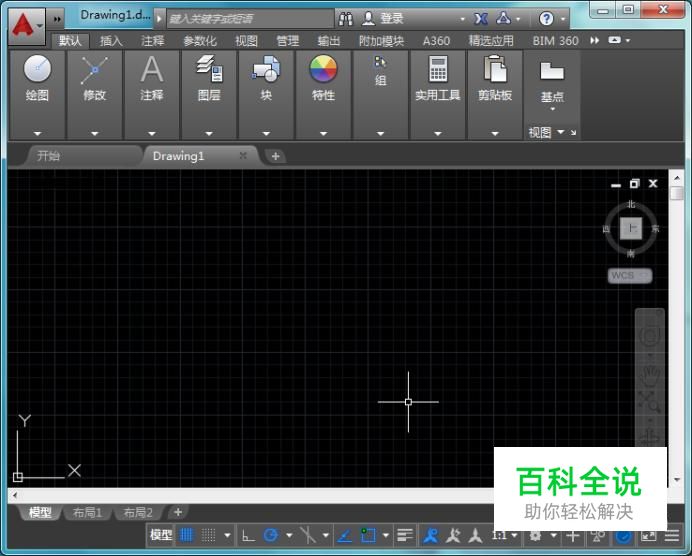

    在桌面上找到CAD的快捷图标,双击打开CAD这款软件,进入CAD的操作界面,如图所示:

  • 02

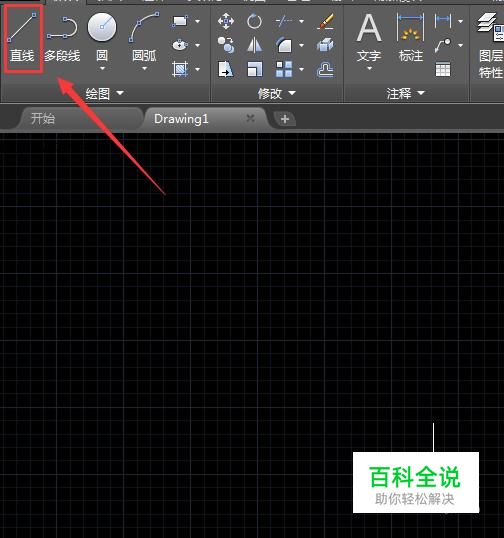

    在该界面内找到直线命令,如图所示:

  • 03

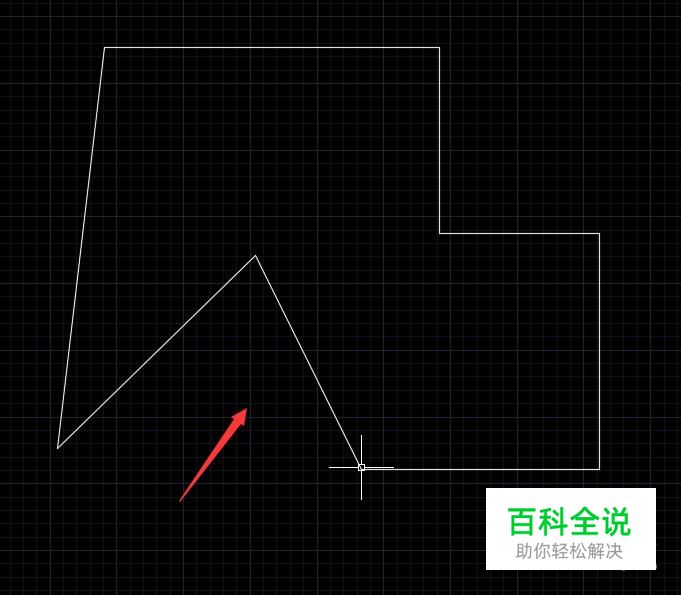

    使用直线命令,在绘图区里绘制一个图形,如图所示:

  • 04

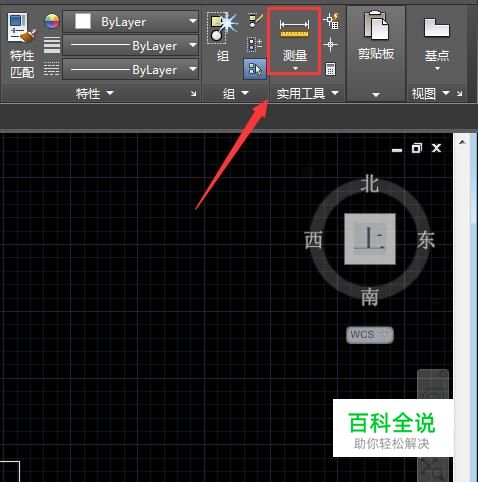

    再在实用工具选项里找到测量选项,如图所示:

  • 05

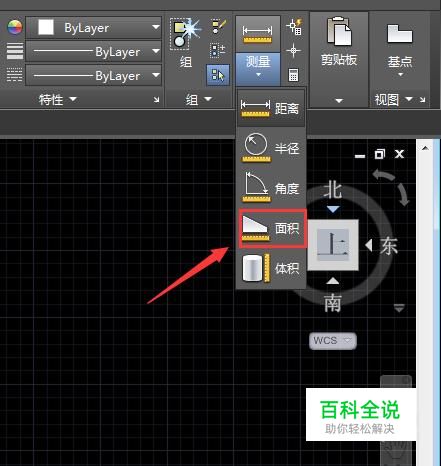

    点击测量选项,在其子级菜单里找到面积选项,如图所示:

  • 06

    点击面积选项,在图形上要求我们指定第一个角点,如图所示:

  • 07

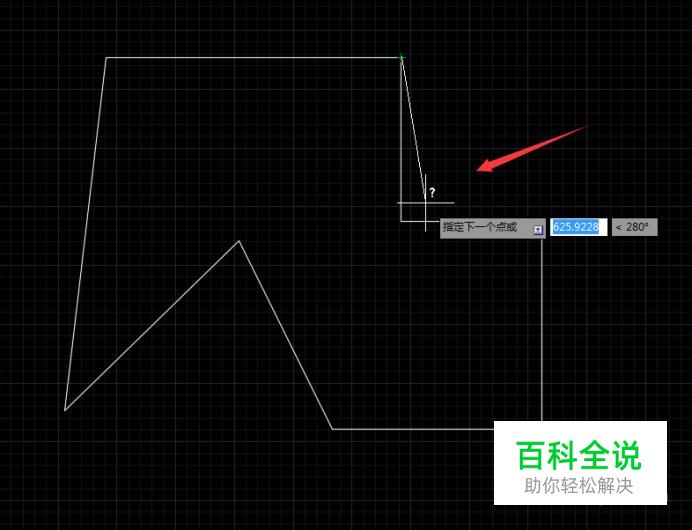

    指定第一个角点以后提示我们指定下一个角点,如图所示:

  • 08

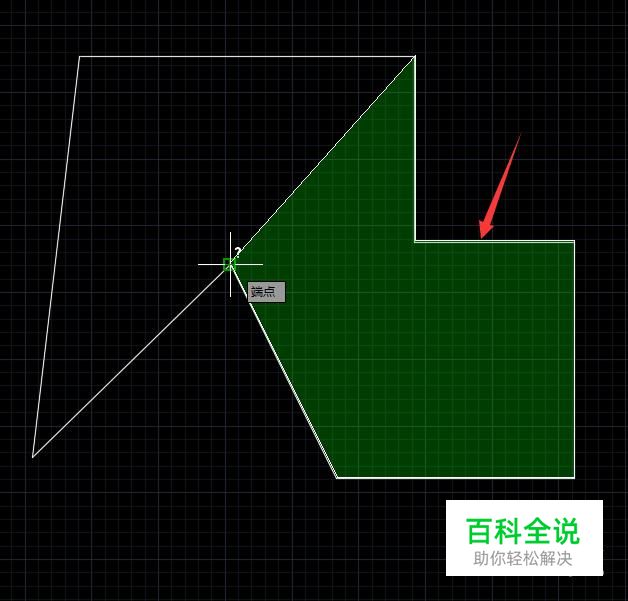

    依次指定图形上的角点,可以看到图形内部就被绿色填充了,如图所示:

  • 09

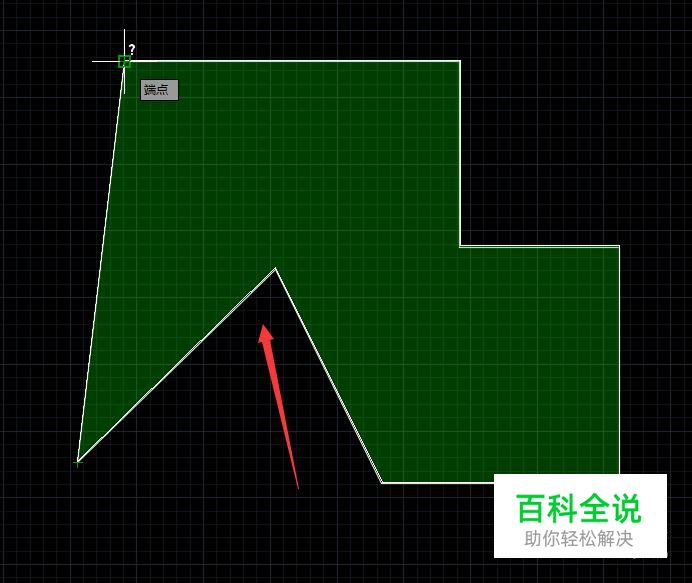

    直到我们指定到最后一点,图形就完全被绿色填充了,如图所示:

  • 10

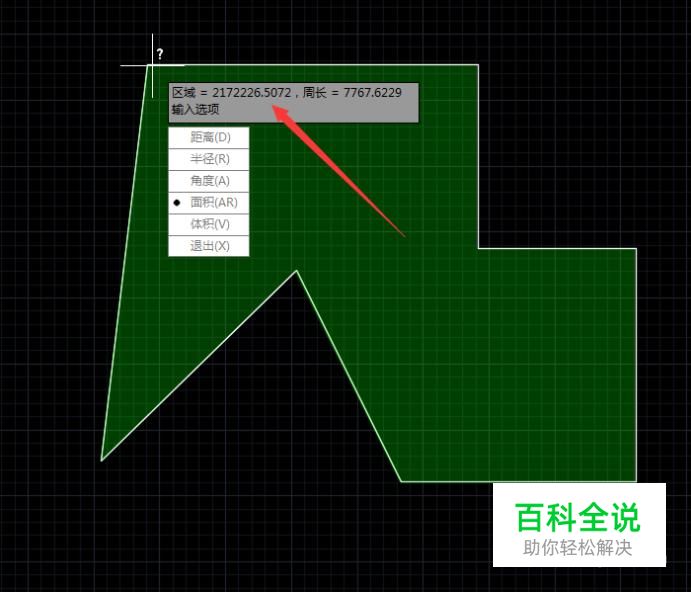

    然后我们按下回车键就可以看到在提示信息里就将面积测量出来了,如图所示:
