在天正暖通中如何绘制主管网到分支管网的管线？
在实际施工过程中，主管网到分支管网是每个工程中都会出现的工作内容；本篇指南就是以一个简答的例子，让大家学会在天正暖通中如何绘制主管网到分支管网的管线。
操作方法
- 01

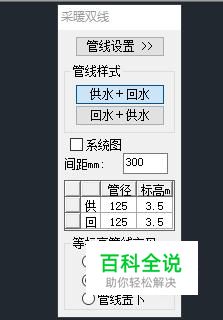

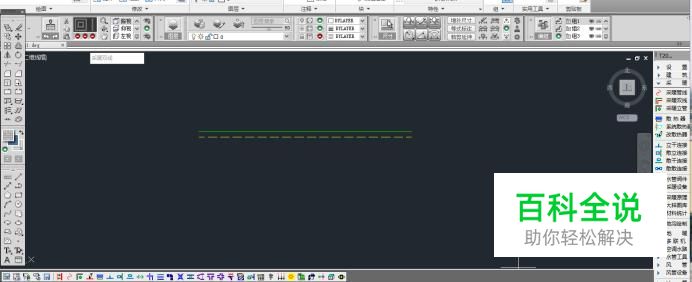

打开天正暖通，并绘制一段简单的管线，如下图所示
- 02

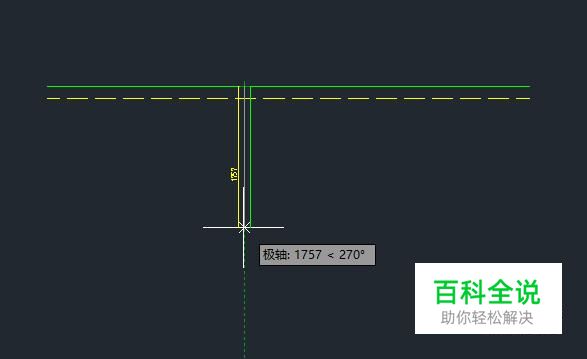

在原有一段管线中间分出一段管径比原有管线管径小一号的管线，如下图所示
- 03

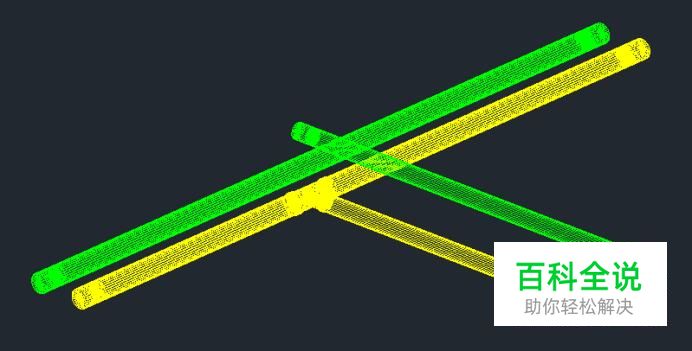

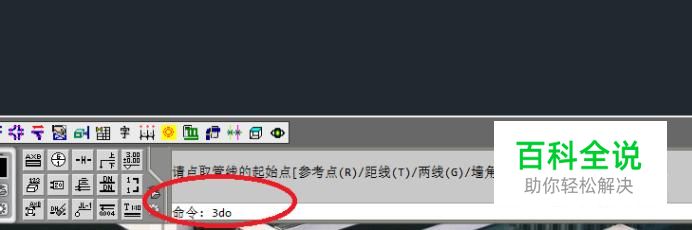

在命令行输入“3DO”，进入“受约束的动态观察模式”，可以看见此时的管线分布情况，如下图所示
- 04

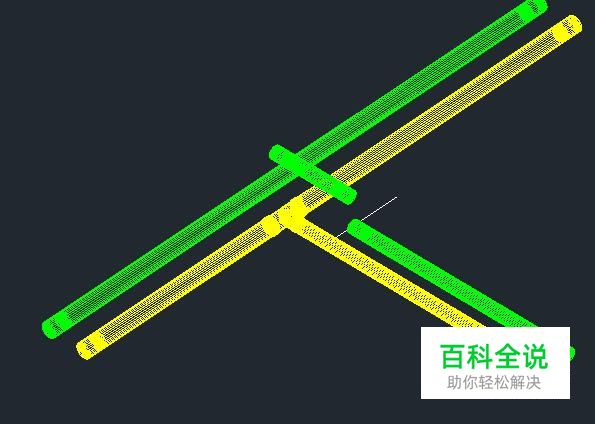

点击如下图中的一根管线，右击鼠标选择“单管标高”，修改这一段管线的标高，修改后，进入“受约束的动态观察模式”，可以看见此时的管线分布情况，如下图所示
- 05

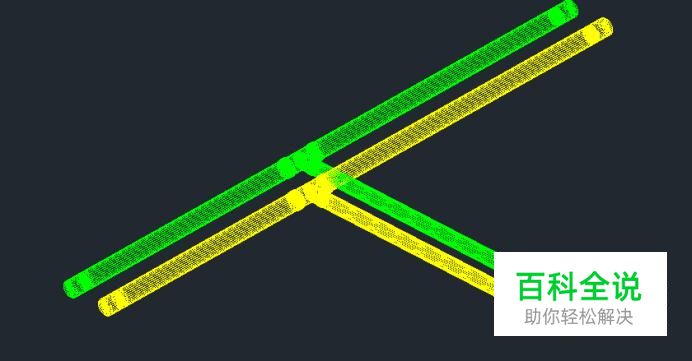

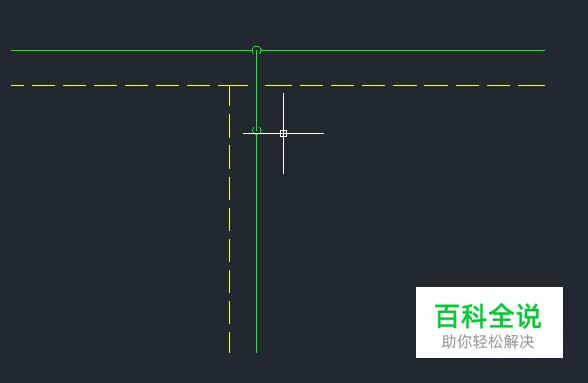

绘制一条如下图的直线，直线距主管网的距离根据自己需要设置；然后在直线处打断修改过标高的管线，使之分成两段管线；用第四步的方法，把距离主管网远的一段管线的标高改变为与原来一致；进入“受约束的动态观察模式”，可以看见此时的管线分布情况，如下图所示
- 06
在有高差的地方设置翻弯，设置完成后，如下图所示
- 07

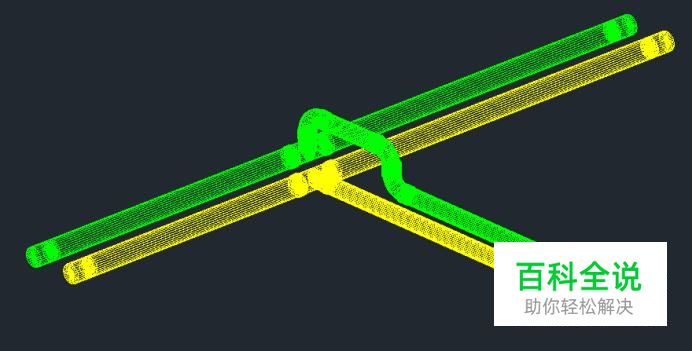

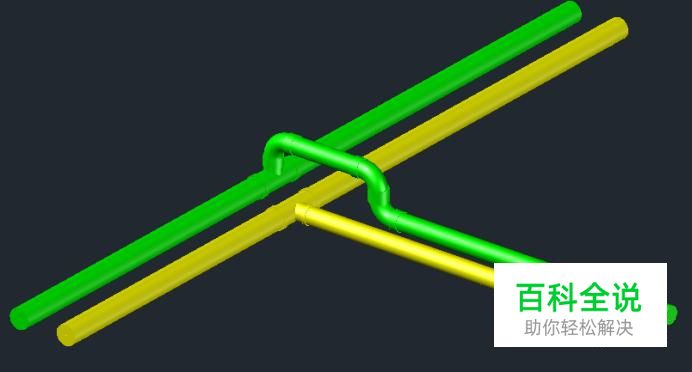

在命令行输入“3DO”,进入“受约束的动态观察模式”，可以直观的看到自己绘制好的管线，如下图所示
- 08
最后，可以改变一下“视觉样式”，看一下自己绘制的管道；在“受约束的动态观察模式”下，点击鼠标右键，选择“视觉样式”，点击“真实”，如下图所示
