solidworks工程图：如何阶梯剖
在使用solidworks进行工程图设计时，经常需要用阶梯剖才能使视图表达清楚，那么如何制作阶梯剖视图呢，下面让笔者来告诉你。
操作方法
- 01

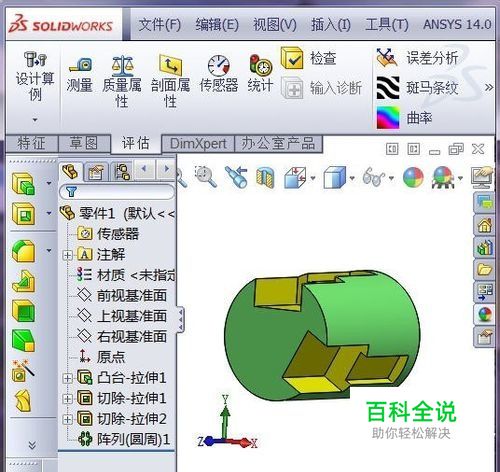

首先，打开自己先建立好的模型，如图所示，（这个图就需要阶梯剖才能表达清楚）
- 02
再建立工程图，调入模型，如图所示
- 03

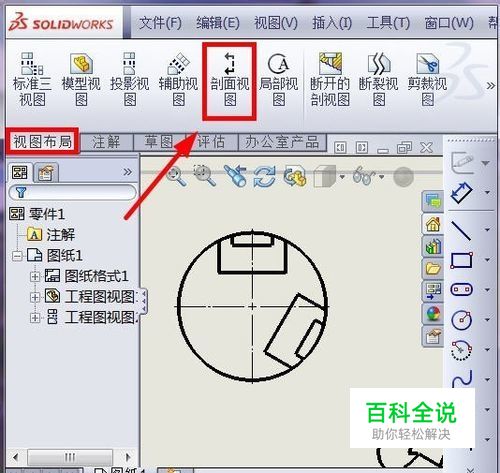

现在准备制作阶梯剖了，点击“视图布局”，在点击“剖面视图”，如图所示
- 04

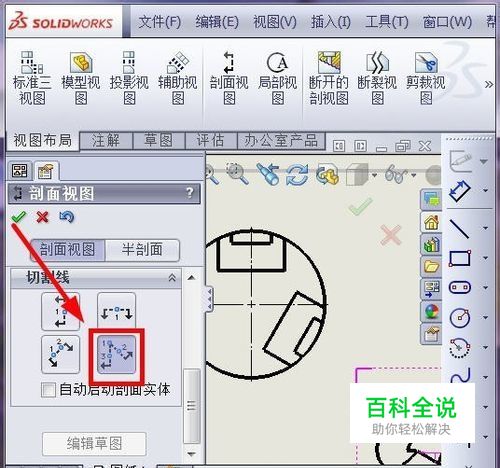

选择阶梯剖命令，如图所示
- 05

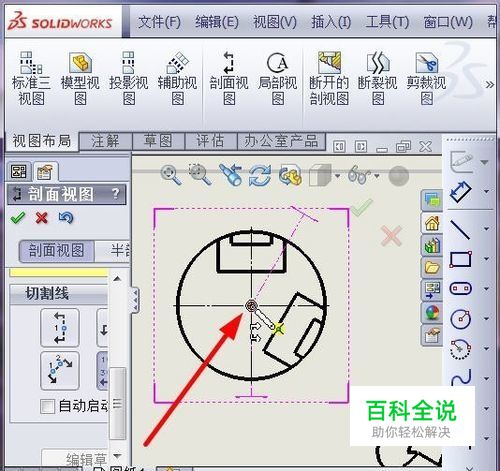

点击圆中心作为阶梯剖的中间定位点，如图所示
- 06

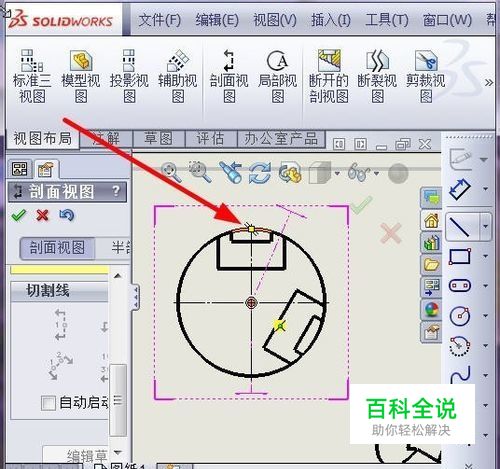

再点击上部特征的中点，如图所示
- 07

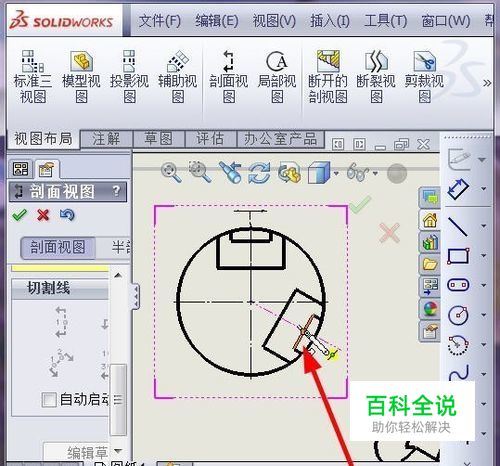

最后点击斜下方的特征的中点，如图所示
- 08
阶梯剖就完成了，点击确定，打钩，如图所示
- 09

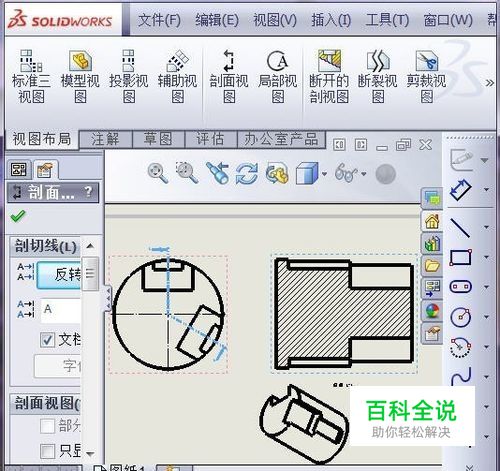

展示阶梯剖面，右边移动到合适的位置，如图所示
- 10
现在视图就可以用最少的视图表达清楚了，就可以标注尺寸了，
