CAD怎么画圆弧？
CAD广泛应用在平面设计行业，因为这个软件很方便于尺寸的标注和打印，学会CAD还是有很大的用处的。今天就跟着小编一起来学习画圆弧，画圆弧有多种方法，但多种画法万变不离其终，都是3点定弧形。今我就其中的两种方法做试范，保证一看就会。当然不管是学习什么都要活学活用，灵活多变。
操作方法
- 01

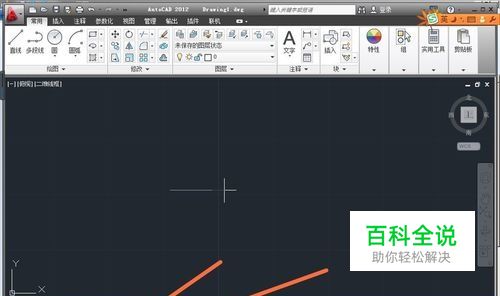

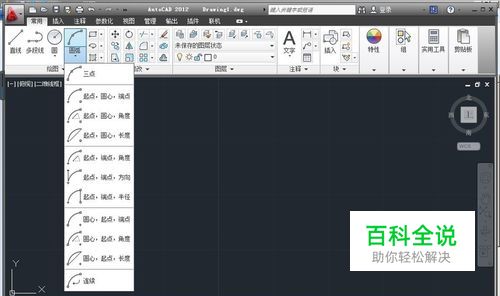

第一种方法：通过起点，圆心，端点来定弧。 1）打开圆弧菜单，下拉框有多种画弧的方法，找到“起点，圆心，端点”，选中点一下。
- 02

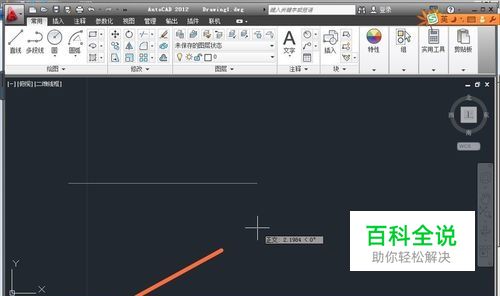

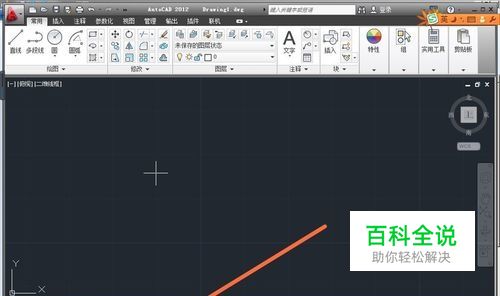

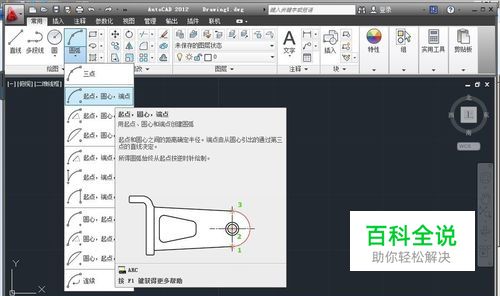

2）CAD2012版本的，点开后，上面已显示基本的画法，及说明。先指定起点，在图面上点一下，确定你要画弧的起点，再指定弧的圆心，我们输入10，点确定。
- 03

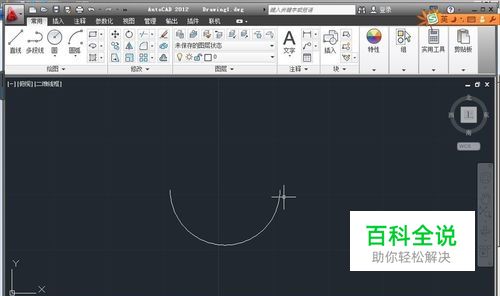

3）最下面的对话栏内显示输入“指定圆弧的端点”，输入10，点确认。
- 04

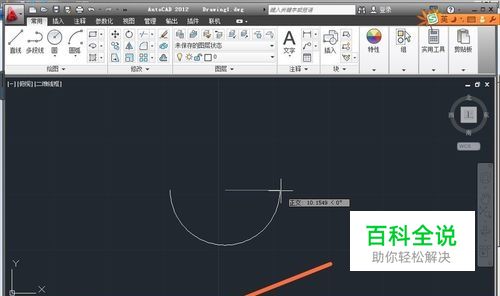

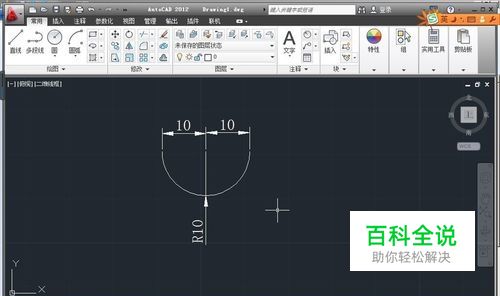

4）圆弧画好了，我们现在来测量一下尺寸，确认一下数据，圆弧的半径是10，中心点到两个端点的距离也是10，OK成功了。
- 05

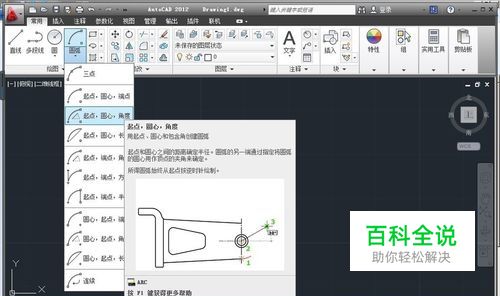

第二种方法：通过起点，圆心，角度来定弧。 1）打开圆弧菜单，下拉框有多种画弧的方法，找到“起点，圆心，角度”，选中点一下。
- 06
2）指定画弧的起点，在画图画面指定一个点，再指定弧的圆心，我们输入10，点确定。
- 07

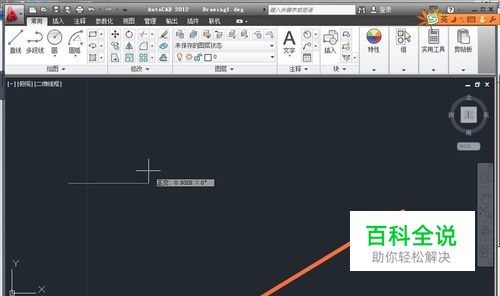

3）对话栏内显示输入“指定圆弧的端点或角度/弧长”，输入A确认，输入角度45度，点确认。
- 08

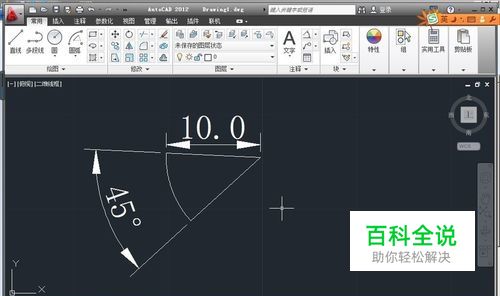

4）圆弧画好了，我们现在来测量一个尺寸，确认一下刚画的弧，圆弧的半径是10，两点的角度是45度，OK，成功。
