很多刚接触电子制作的朋友一直不知道怎么使用电脑来画一张电路图，这里分享一篇自己在使用电脑绘制电路图时的心得分享给大家

方法示例

01

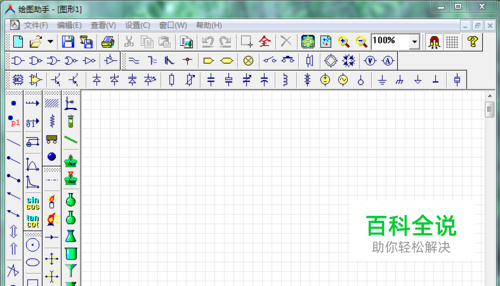

要学会使用电脑绘制一张电路图最好的方式就是通过观察示例，这样可以让你了解绘制过程中的每个步骤细节等操作技巧，好了，下面是正文，你需要先下载一个绘图助手软件，这个是个人感觉比较好用的软件，你也可以根据喜好下载其他绘图类软件
02

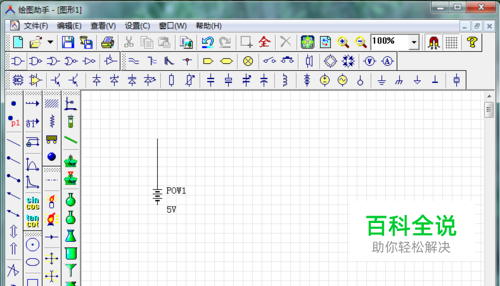

直接用示例来说话，下面就以绘制一个比较简单的电路焦耳小偷来作为示例，在整个绘制过程中一些基本的操作和技巧都会包含在其中，首先在上绘图系界面的上部或者左部找到电池的图标左键点击以下后鼠标在回到绘图界面就会多出一个电池的图标在鼠标上随着你的移动来移动，选好位置左键点击一下就会在那个位置绘制上一个电池的图标，绘制完点击右键结束这个图标的绘制，要是想移动图标的位置左键按住图标拖扯即可
03

接着绘制一条直线，选择好直线工具，鼠标放置在工具栏的相关图标上就会提示此图标的名称，直线是用来链接电子零件的，在你选好的位置左键打击然后像你要绘制的方向移动鼠标在选好的位置在次点击左键直线就结束在这个位置
04

接着，绘制两个电感，用直线连接在一起在直线的连接点用点工具做好标记，点是代表元件的链接处，有需要链接的地方千万不要忘记做好标记，交叉的线条没有点就代表不链接
05

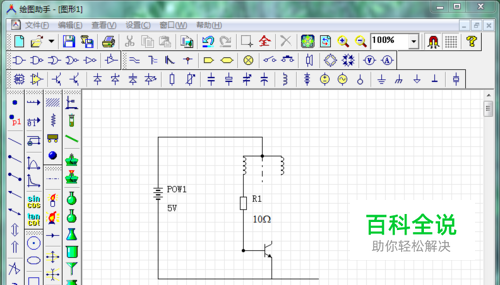

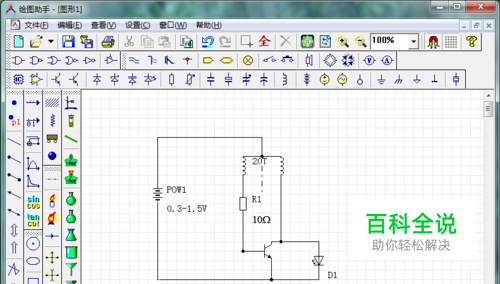

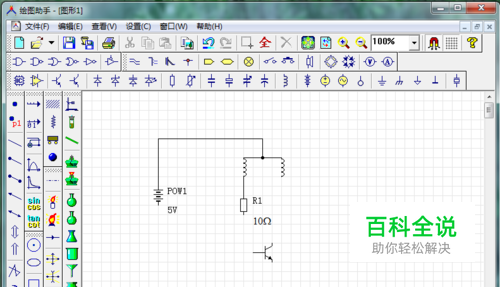

接着绘制一个电阻一个三极管，用直线连接，在绘制三极管的时候一定注意三极管的型号，就是三极管上箭头是向下还是向上，绘制错误别人按照错误的电路图制作是不会成功的
06

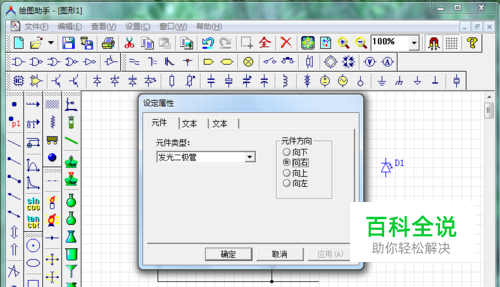

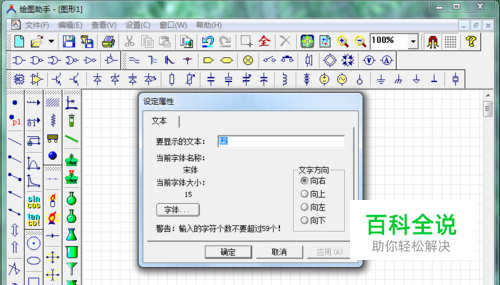

在你所绘制的元件上双击，会出现参数标写的界面，这里还可以对你所绘制的元件改变方向
07

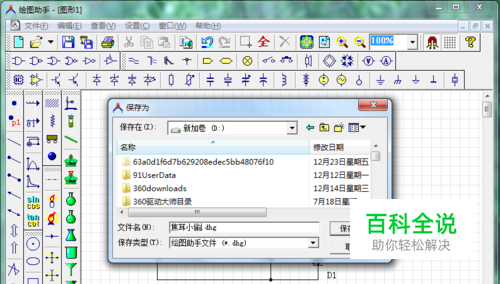

在绘制完成整个电路图后，你可以选择另存为一个绘图文件，如果你需要一张电路图的图片直接使用截图截取电路图部分即可
