添加solidworks缺少的结构构件的尺寸类型？
solidworks软件非常的好学简单，一直以来非常受机械设计人员的青睐，下面我们来说一种添加结构焊件的尺寸类型方法。
操作方法
- 01

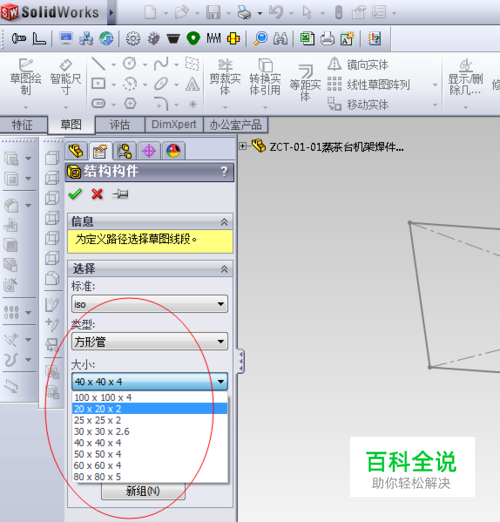

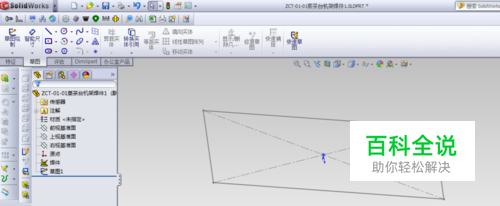

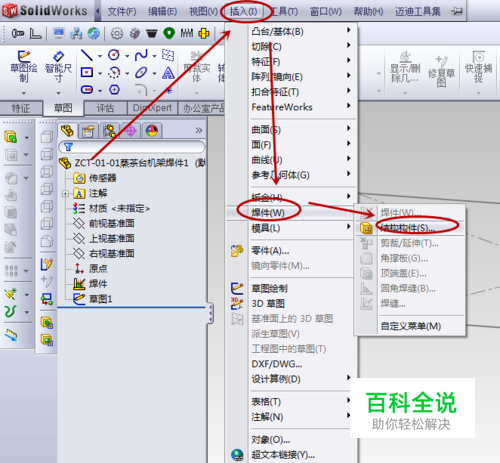

打开solidworks软件，并编辑一草图，准备用于结构焊件。图中的尺寸为800*400.（我们以结构焊件为方形管70*70*4.5为例来说明）草图编辑完后，点击【插入】---【焊件】---【结构构件】这时候出来如下所示的界面，而在方形管大小的下拉菜单中我们找不到70*70*4.5的方形管，怎么办？
- 02

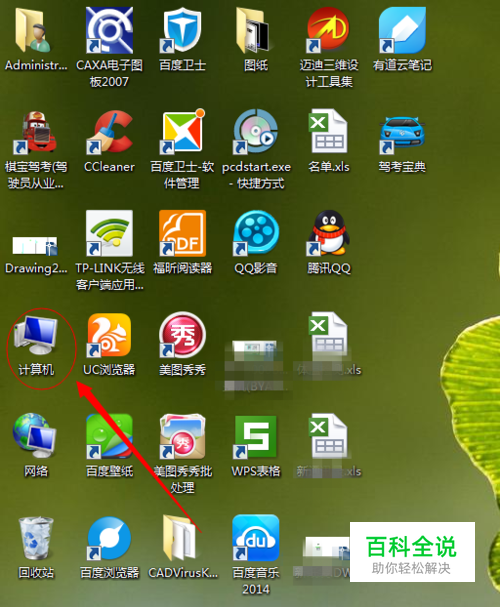

这时候就需要自己去添加啦！打开【计算机】。
- 03

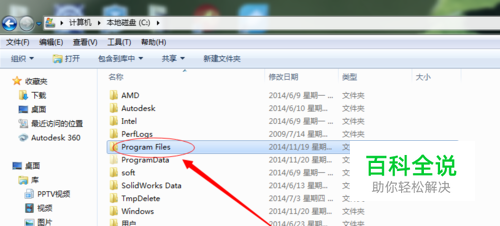

打开你的软件安装所在的目录（我的是在C盘上的）双击文件夹program files
- 04

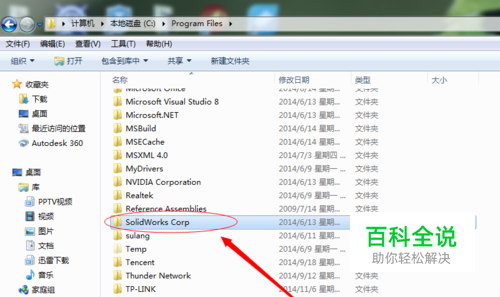

双击文件夹solidworks corp
- 05

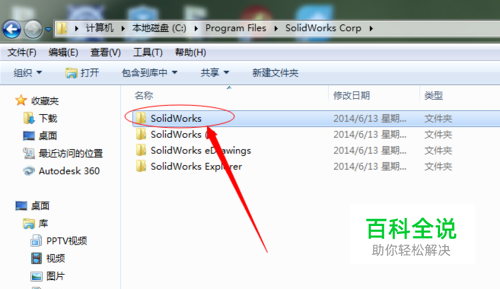

双击文件夹solidworks
- 06

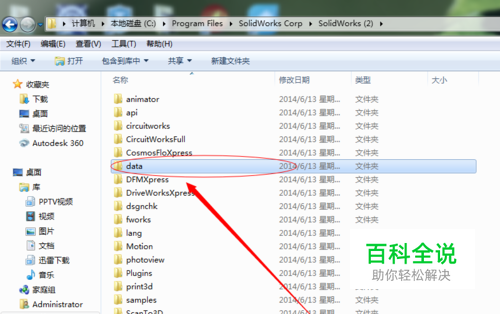

双击文件夹data
- 07

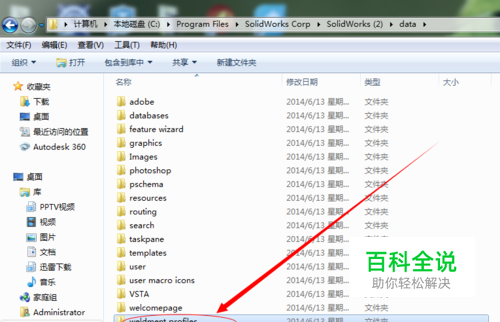

双击文件夹weldment profiles

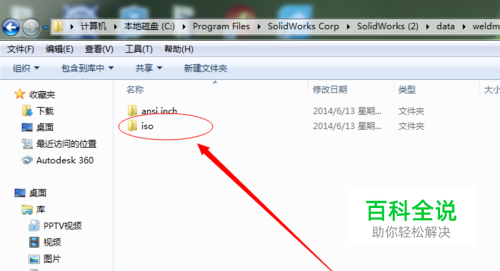

- 08
双击文件夹iso（我们一般使用的是国际标准，如果你使用的是英制的，那就选择第一个）
- 09

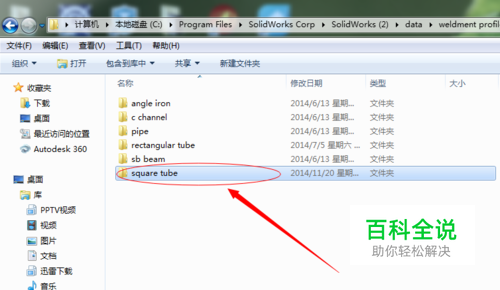

双击文件夹square tube（这里你如果需要是圆管，矩形管，或者其他类型就可以选择其他选项中的一种。）
- 10

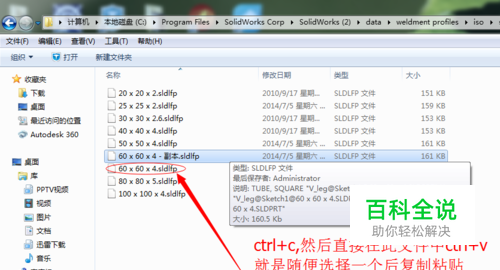

这时候你会发现文件夹中有一些系统已经设置好的矩形管的尺寸，也就是我们之前在步骤1所看到那些。随便选择一个文件复制，然后粘贴。
- 11

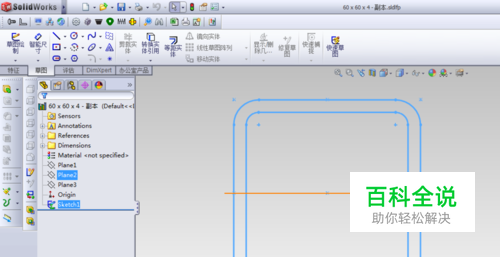

用solidworks打开你刚才粘贴出来的副本。并右击左侧竖框中sketch1，编辑草图
- 12

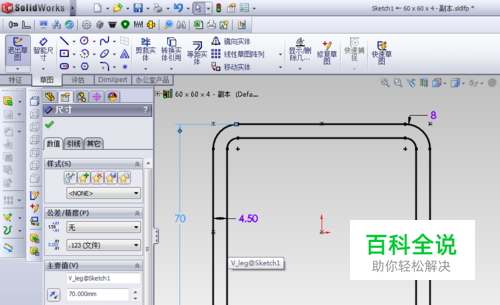

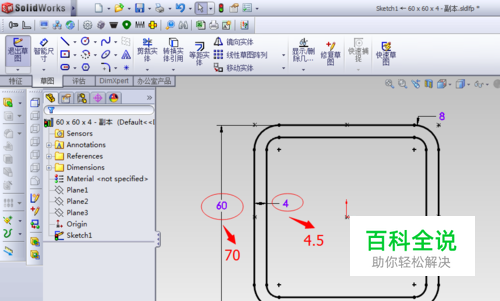

双击图中的尺寸，将60改为70，厚度4改成4.5,保存草图绘制后，保存文件后退出solidworks。
- 13

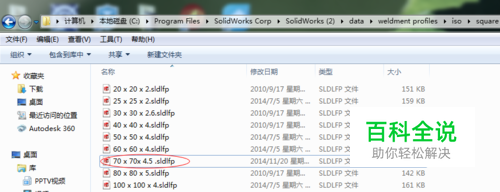

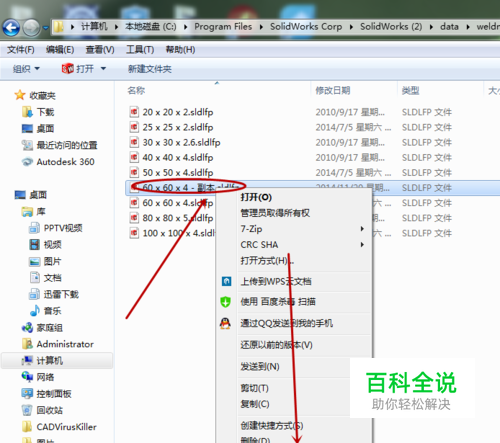

右击刚才更改的文件，重命名为70X70X4.5
- 14

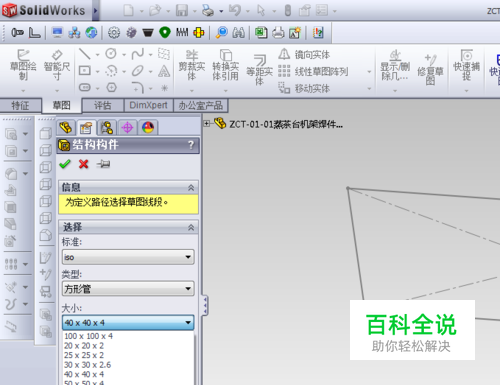

退出之前的文件，回到solidworks文件，再次点开矩形框的大小下拉菜单，70X70X4.5就出现在下拉菜单中。
- 15

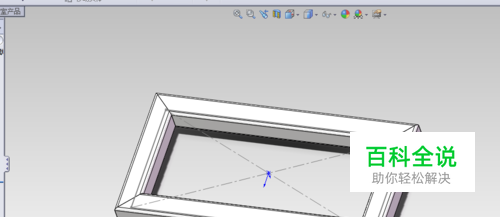

选择70X70X4.5后，点击主界面的草图线条，就可以将矩形管添加上去了！
