用SolidWorks 画同步轮 5M 齿型
本人刚学SolidWorks没多久，在网上找了很多画同步轮的资料，比较少，所以分享给大家我的经历，让大家少走弯路
操作方法
- 01

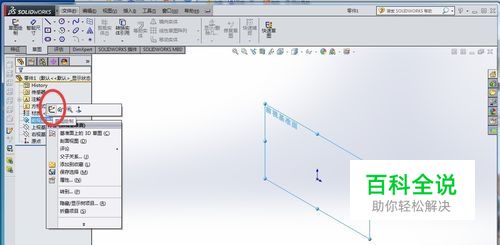

画 5M 12齿为例 在前视基准面建立草图
- 02

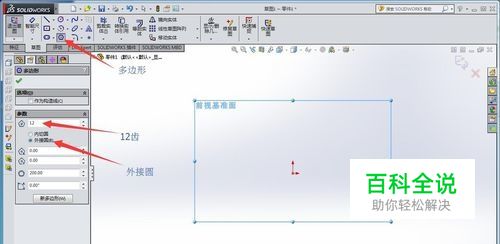

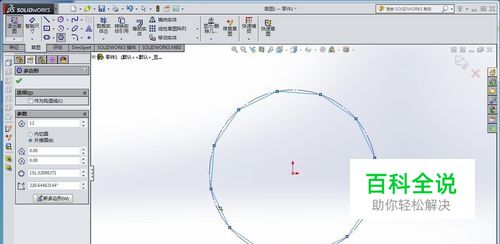

1. 点击多边形 2. 边数填写 12 3. 选择外接圆 圈的大小随意，后面会修改
- 03

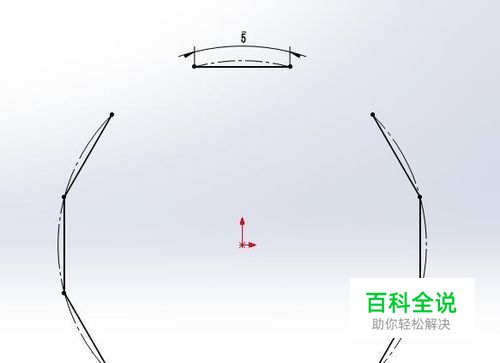

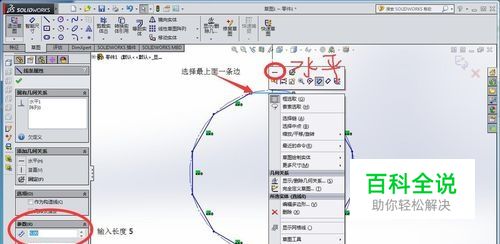

画一条中心线 1.选择最上面一条边使之平行 2.裁剪草图两边， 3.设定弧长5
- 04

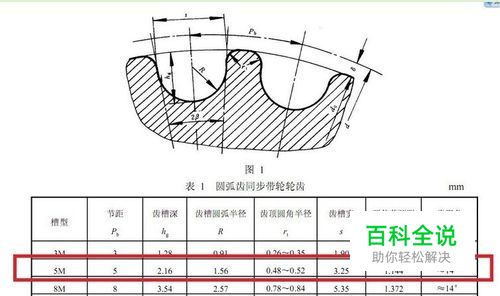

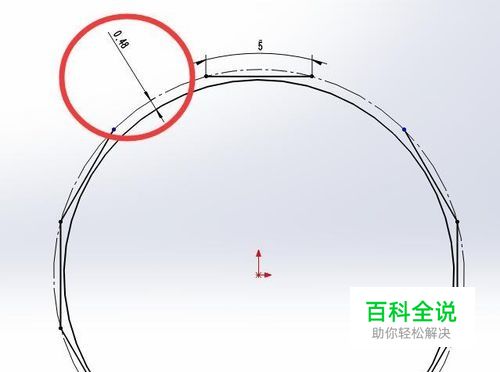

画一个比外圈小0.48的内圆
- 05

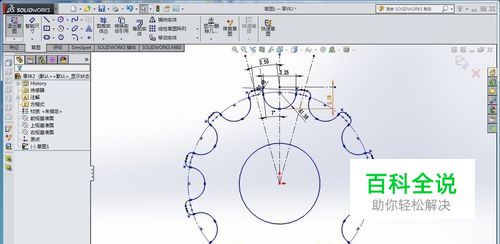

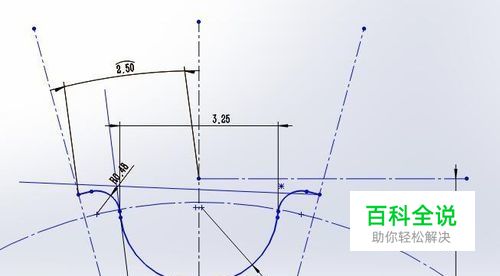

如下图画出完全定义的草图 需要一点耐心，
- 06

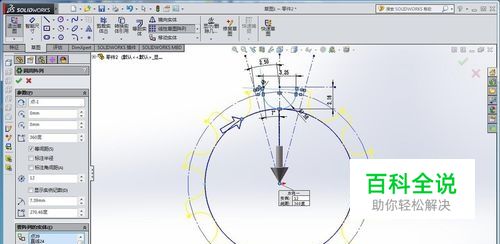

圆周阵列 画一个8mm的内孔
- 07

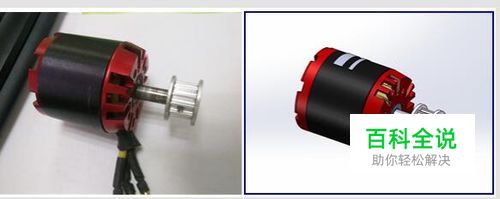

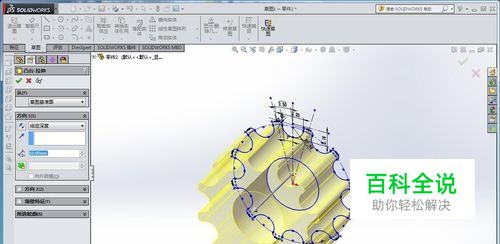

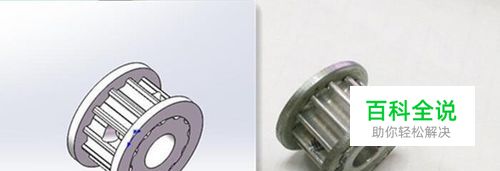

拉伸，修饰 装配效果
