AD中怎样用模板建立PCB图
AD是一种使用率很高的一款软件,在不断使用的过程中我发现用向导来完成PCB图的新建是不错的选择,可以避免遗漏一些东西,例如:板子的尺寸,焊盘之间的最小间隙等等许多东西在向导里都可以设置,而直接新建PCB图会有许多东西会在不经意间错过了。
下面我就用自己的帮助大家总结下用向导来完成PCB图的建立的步骤
操作方法
- 01

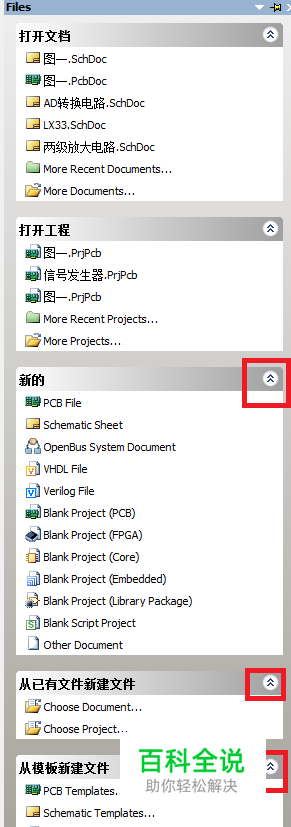

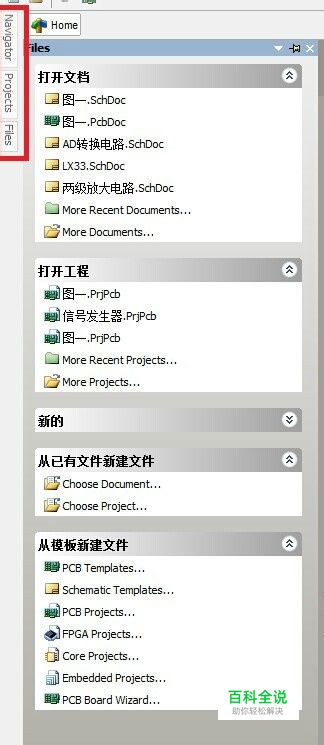

首先的找到模板是在哪里新建的,这里很容易找错。大家注意了,框住的地方一定要选者 " files",不然的话是找不到PCB图的
- 02

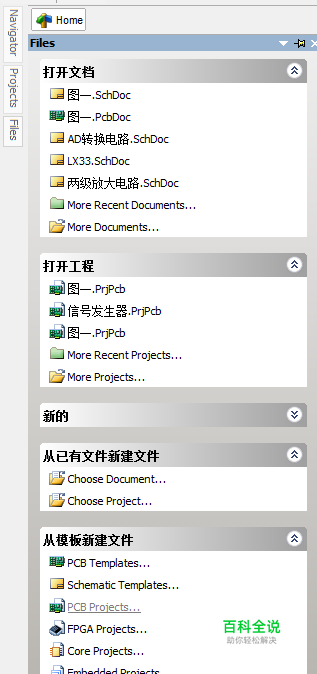

这里就是PCB图向导的地方了,有时会出现第二张图那样找不到的情况,这个时候把上拉菜单网上收起来就行,就会找到图一的PCB图了 PCB上面还有两个差不多的,不过是不一样的,千万别选错
- 03

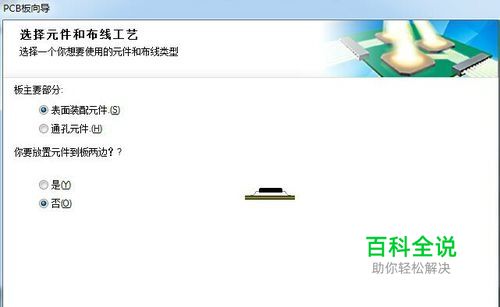

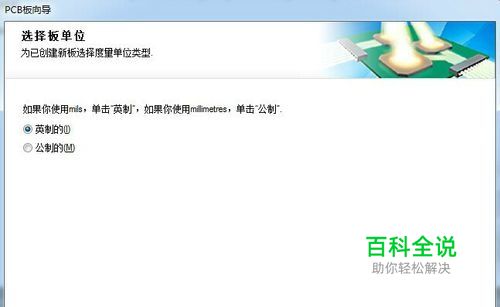

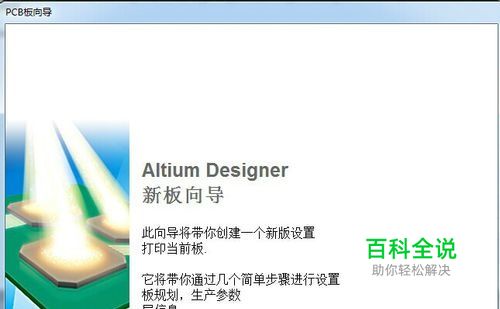

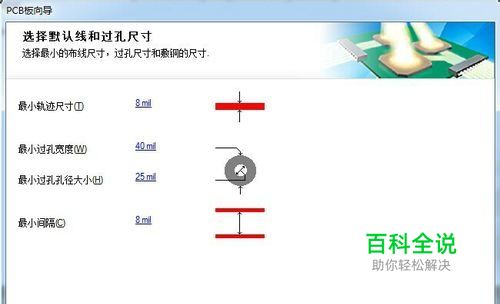

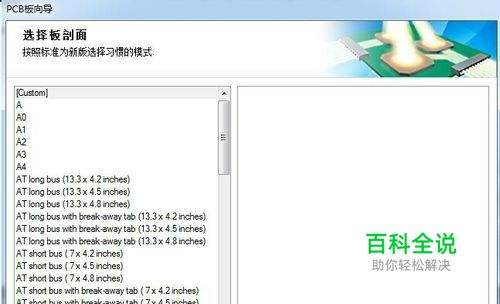

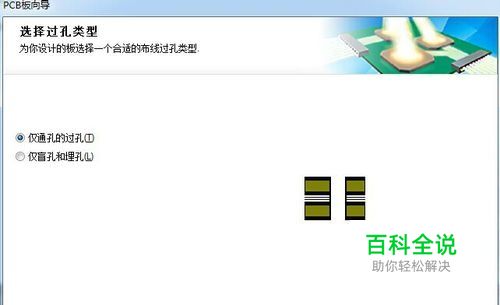

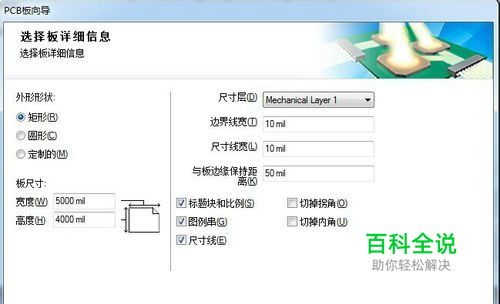

下面就进入向导了,按照提示一步一步来就可以了。一开始的三步不用管,直接下一步就可以。第四布的话就可以更具要求来填写相关的数据,之后的几步都有要求的,可以根据自己的需要选择
- 04

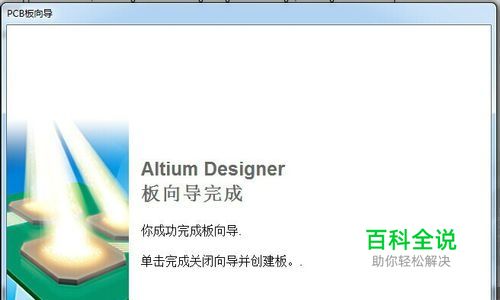

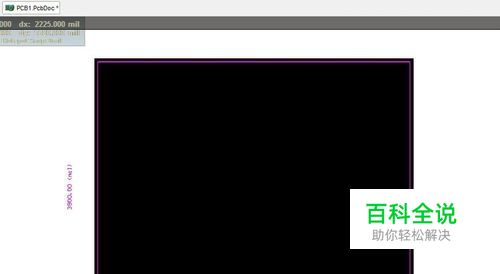

完成之后就是这样的效果,尺寸我就用的默认的,是可以自己设置的 最后需要提醒大家的是PCB新建好了之后一定要拖到自己所用的工程下,不然的话是没有办法把原理图的元件调用过来的。 把下面的拖上来就行
