vlan的划分方法

2024-04-03 14:43:31

VLAN（Virtual Local Area Network，虚拟局域网）。是一种将局域网设备从逻辑上划分成一个个网段，从而实现虚拟工作组的新兴数据交换技术。这一新兴技术主要应用于交换机和路由器中，但主流应用还是在交换机之中。下面介绍的就是VLAN的划分方法。

一、把PC连接到交换机上

01

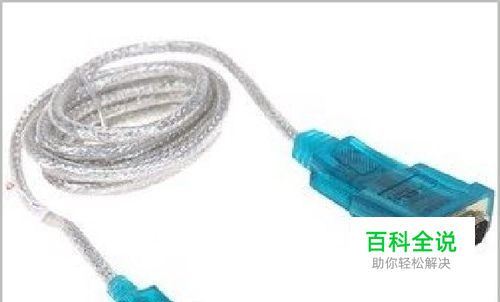

准备好一根串口转USB口的线，如下图所示。
02

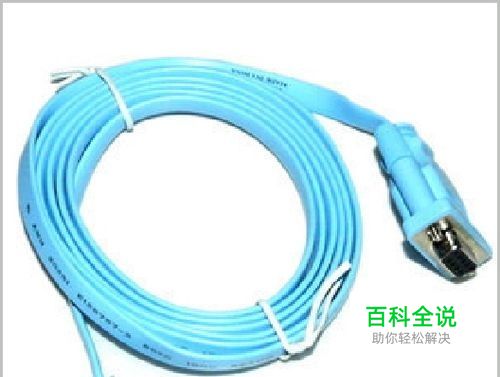

然后，再把交换机附带的Console线拿出来准备好。
03

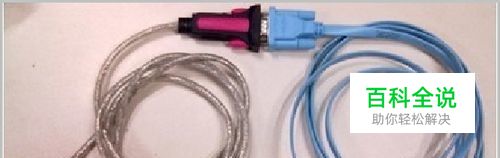

把上述的两根线，按下图的连接方法对接起来。
04

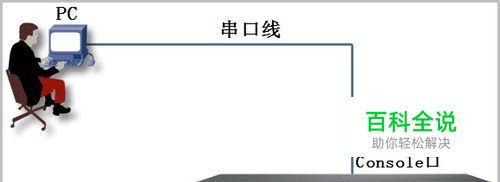

如下图所示，是最终连接完成后的示意图。

二、设置SecureCRT软件

01

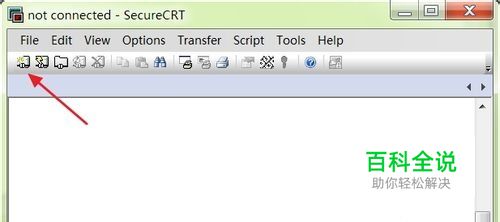

点击下图红色箭头所指的按钮。
02

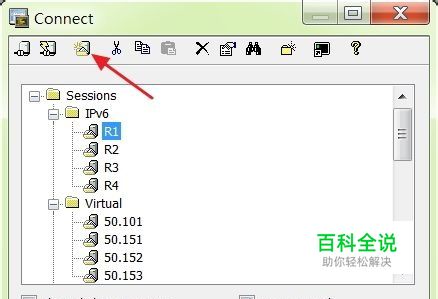

在出现的“Connect”界面中，点击下图红色箭头设置的按钮。
03

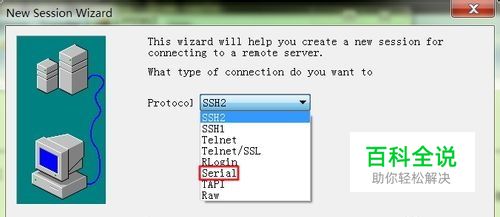

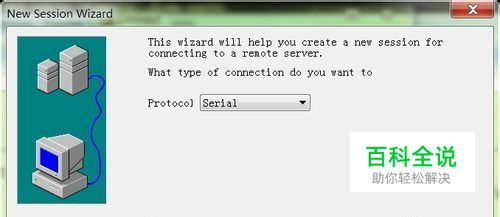

然后选择“Serial”选项。
04

接着，点击“下一步”按钮。
05

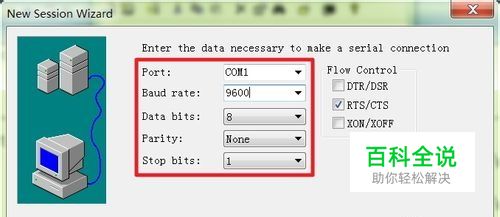

对照下面的参数，进行串口的配置。
06

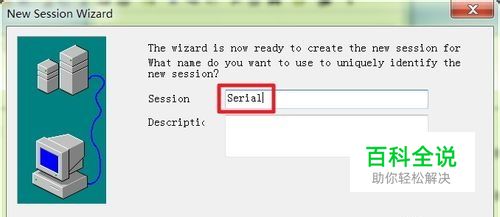

对配置的串口连接进行命名。
07

然后点击下图红框中的“Connect”按钮。

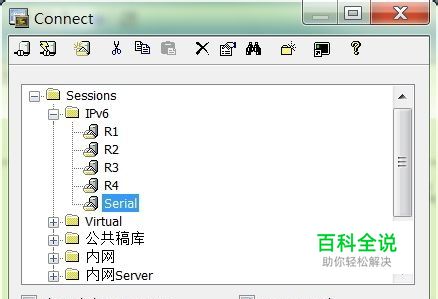

08

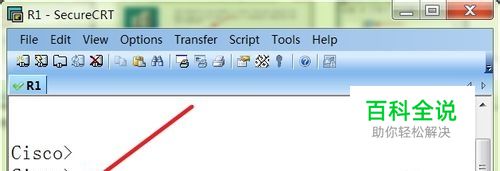

如下图所示，就是已经连接到Cisco交换机上的图示。

三、用SecureCRT软件在交换机上划分VLAN

01

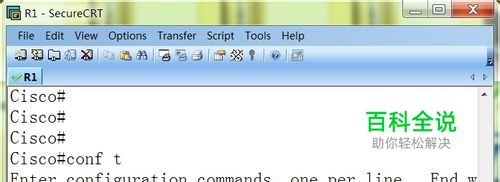

首先进入到Cisco交换机的“全局配置模式”，如下图红框中所示。
02

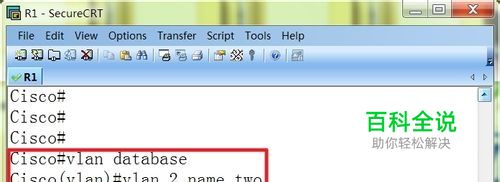

在交换机上配置一个VLAN 2，名称为“two”。
03

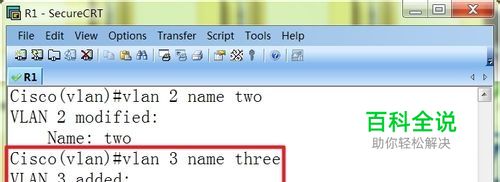

按照同样的方法，在交换机上配置一个VLAN 3，名称为“three”。
04

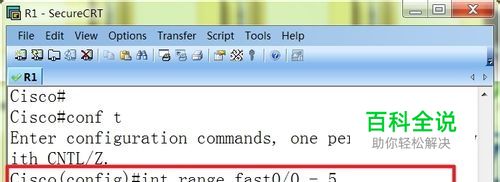

然后把交换机上的0至5端口划入到VLAN 2，如下图红框中所示。
05

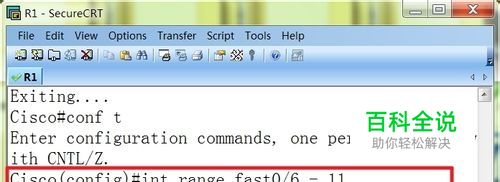

接着把交换机上的6至11端口划入到VLAN 3，如下图红框中所示。
06

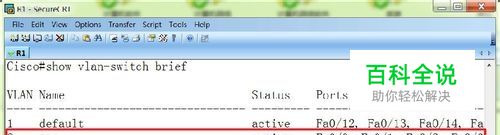

使用查看命令，可以看出已成功划分了交换机的VLAN，把不同的端口划入到了不同的VLAN中。
