cad如何改变多段线的宽度，虚线密度

cad的多段线命令非常常用，多段线容易编辑，而且不容易产生重线，还可以直接画出有宽度的线条。

操作方法

  • 01

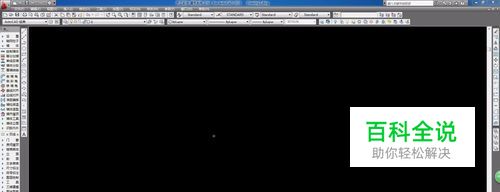

    打开AutoCAD，以天正为例。

  • 02

    输入PL命令，随意画出一段多段线。

  • 03

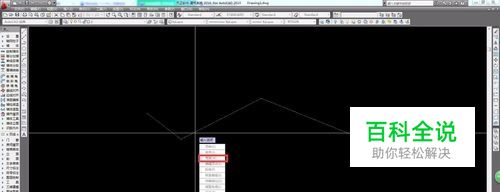

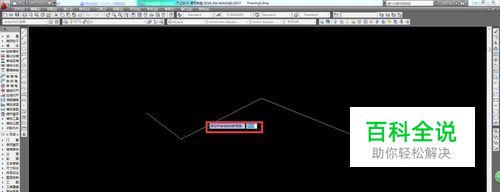

    使用PE命令，根据提示，调整多段线宽度

  • 04

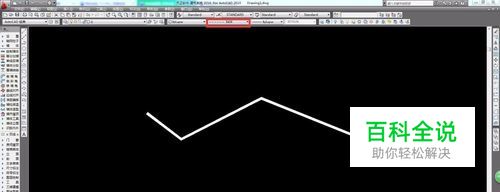

    多段线画好后，在上方工具栏中选择想要的虚线线型。

  • 05

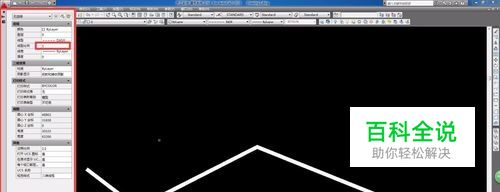

    现在已经调整为虚线的线型，但是显示的还是实线。这是虚线密度的问题。使用“”Ctrl+1“命令，调出”特性“工具栏，调整线型比例。

  • 06

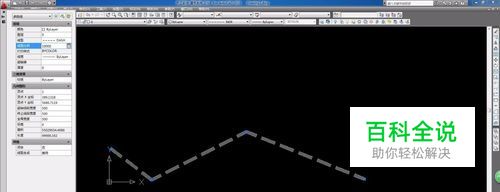

    改变”线型比例“，直至到达适合的线条样式。调整完毕。
