CAD画图中不规则图形怎么找中心点（重心点）？
CAD画图中有时需要找到图形的中心点，对于正方形、圆形等规则图形的重心点很容易找到，但是不规则的图形怎么找到中心点，下面介绍一种办法可以帮您找到中心点：可以分为三个步骤，第一步为将不规则的图形合成面域，第二步为将不规则图形上的一点移到图面的坐标原点上（0,0），第三步为找到中心点的位置；
操作方法
- 01
第一步合成面域：首先选择面域工具；
- 02

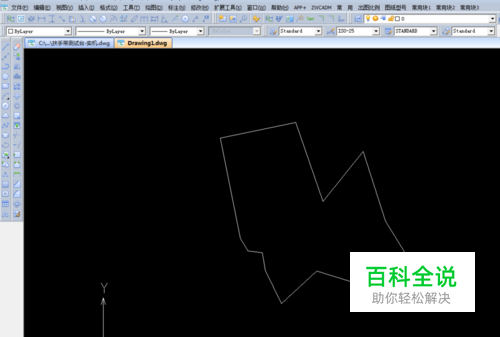

左击选中不规则图面的每个边；
- 03
右击确认，下面的命令栏显示合成面域；
- 04

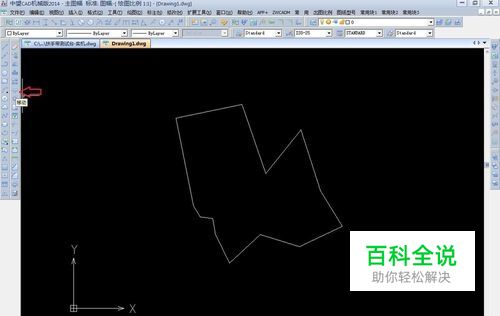

第二步移动图形：选择移动命令；
- 05
左击选中图形；
- 06

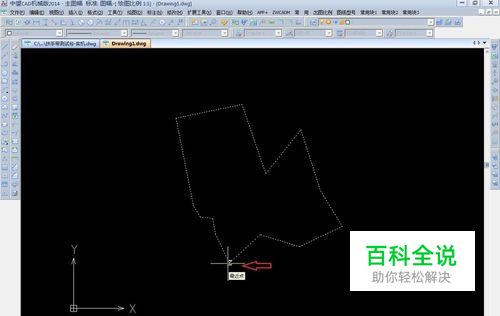

左击选中图形上的其中一个点；
- 07
下面命令行中输入：0,0 ,然后按回车键；
- 08

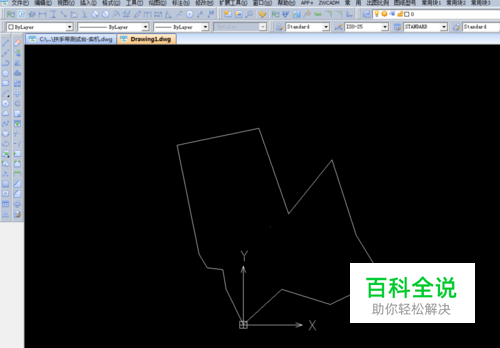

将图形一点移动到坐标原点；
- 09

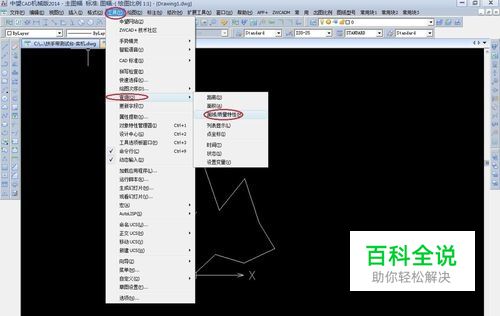

第三步找中心位置，选择命令：工具—查询—质量特性；
- 10
左击选择不规则图形，右击确认；
- 11

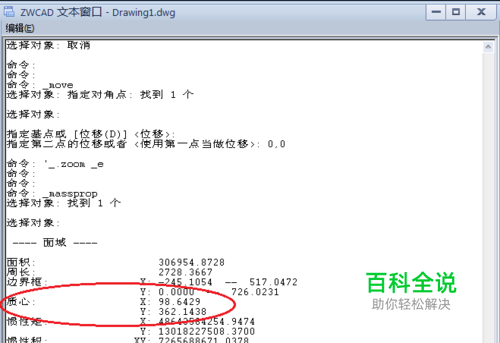

弹出信息框，记录下质心的位置（98.6429,362.1438）；
- 12

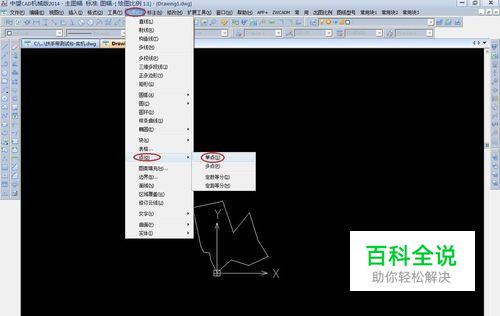

选择命令：绘图—点—单点；
- 13

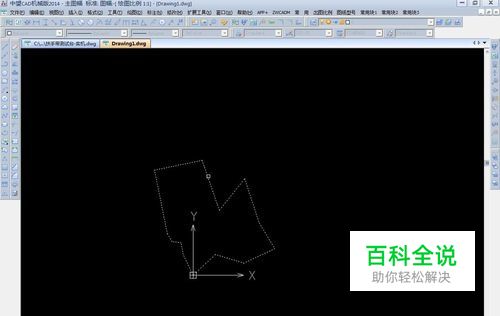

命令行中输入: 98.6429,362.1438,按回车键确认，图形中会出现一个点；
- 14
为了更清晰的看到中心点，可以更改点的样式，选择命令：格式—点样式；
- 15

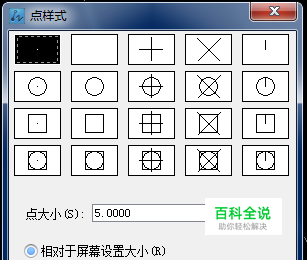

弹出对话框：自己选择清晰的点样式；
- 16
点击确认，即可以清晰的看到中心点了~~
