AD怎么把修改后的元件封装更新到PCB中

很多时候封装在后期阶段需要改变,下面小编教大家怎么更新到PCB中,供大家参考!

操作方法

  • 01

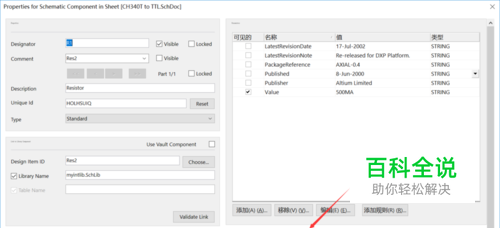

    打开你的project,我们以修改R1的封装为例讲解,双击R1进入属性,如下图所示

  • 02

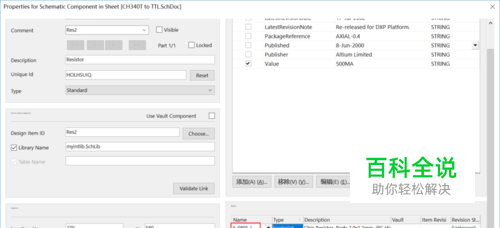

    在属性界面双击footprint进入编辑状态,如下图所示

  • 03

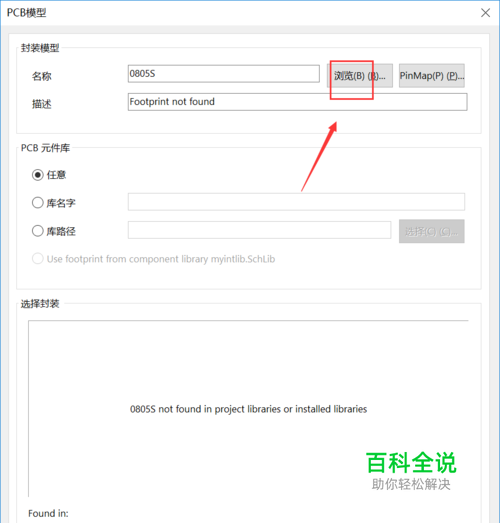

    点击浏览按钮进入PCB库,如下图所示

  • 04

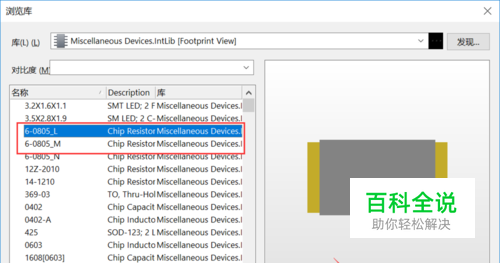

    选择你要修改成的封装,点击确定按钮,如下图所示

  • 05

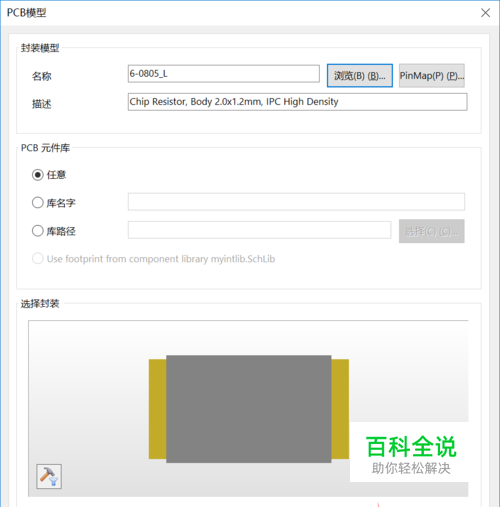

    PCB模型界面,点击确定按钮,如下图所示

  • 06

    进入属性界面,我们发现封装已经修改好了,点击OK,如下图所示

  • 07

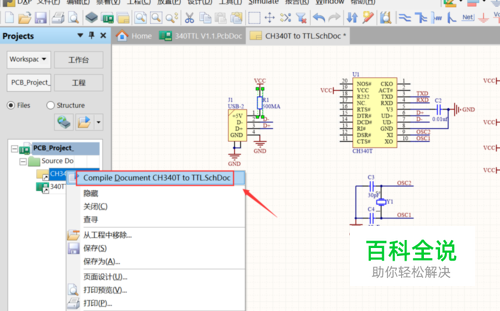

    回到原理图,右键单击原理图,重新编译一下,如下图所示

  • 08

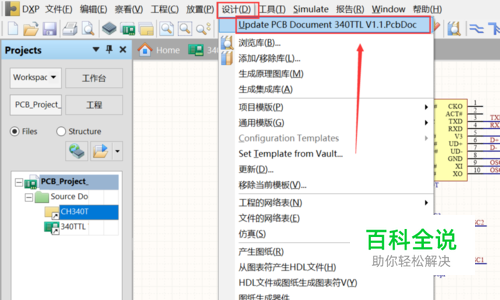

    编译成功后,点击上方的设计--update PCB,如下图所示

  • 09

    进入更新变更列表,点击执行更改按钮,如下图所示

  • 10

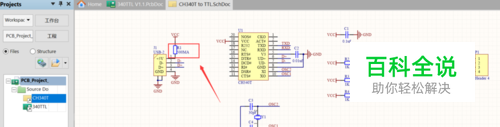

    更改成功,我们在PCB文件上已经是新的封装了,如下图所示
