安装教程：70迈智能后视镜倒车影像如何安装

经常会有人问70迈智能后视镜的后拉，也就是70迈智能后视镜自带的倒车影像该如何安装？70迈智能后视镜的后拉能不能自己安装？自己安装70迈倒车影像有什么需要注意的？接下来我就给大家详细分享一下70迈倒车影像的安装教程（包含文字解说与安装视频），希望能对各位有所帮助。

操作方法

  • 01

    【安装方式】： 重要提示：不同车辆的安装和布线方式可能与说明书存在差别，动手能力不强的话，最好由专业的安装人员进行安装。 安装和布线前，请将汽车熄火并关闭汽车电源，以免在操作过程中造成短路。

  • 02

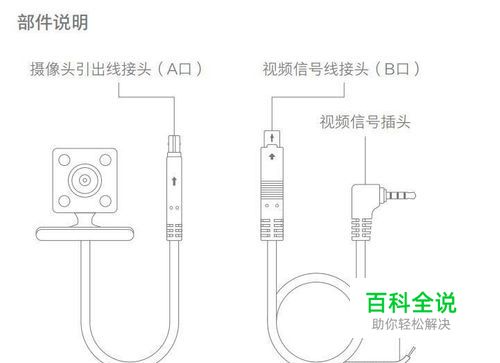

    第一步 测试视频信号 1. 将汽车熄火并关闭汽车电源； 2. 将摄像头与视频信号线连接（A、B口连接在一起）； 3. 将红黑色的倒车信号线连接到汽车倒车电源的正负极； 4. 将视频信号插头插入视频接收设备的视频信号输入口（例如：70迈智能后视镜的AV/IN接口）； 5. 点火发动汽车，然后挂入倒档，观察视频接收设备是否可以获取到来自后拉摄像头的影像；

  • 03

    如果能够获取到影像，请进入“第二步 排线”； 如果不能够获取到影像，请检查接线是否正确，如果接线正确仍然无法获取影像，请联系售后服务人员。

  • 04

    第二步 排线 1. 将汽车熄火并关闭汽车电源； 2. 将视频信号线的视频信号插头端沿车体排布到汽车前方驾驶舱/副驾驶舱，与视频接收设备的视频信号输入口连接； 3. 将视频信号线的视频信号接头端沿车体排布到汽车后备箱盖处，将红黑色的倒车信号线与汽车倒车电源的正负极连接； 4. 将摄像头与视频信号线连接（A、B口连接在一起）； 5. 将摄像头拖移到计划安装的位置，调整视频信号线露出的长度。

  • 05

    第三步 安装摄像头 1. 保持汽车熄火并关闭汽车电源； 2. 断开摄像头与视频信号线的连接； 3. 在需要安装摄像头的车体位置上开孔； 4. 将摄像头引出线穿过中间的开孔，然后连接摄像头与视频信号线； 5. 用螺丝将摄像头固定在车体开孔位置上。
