UG10.0分割面命令怎么使用？
UG10.0分割面命令怎么使用？下面以样条曲线分割立方体平面为例进行演示操作。
操作方法
- 01
如下图所示， 千篇一律的开头：看到UG10.0软件，新建一个空白的模型文件。
- 02

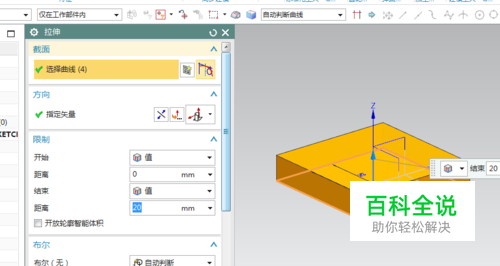

如下图所示， 利用拉伸命令拉伸一个100x100x20的立方体作为后面的演示所用。
- 03

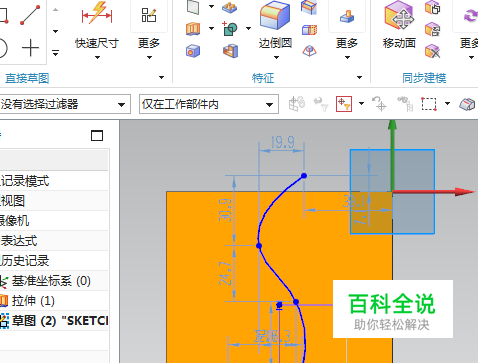

如下图所示， 点击工具栏中的草图图标创建一个草图， 然后激活样条曲线命令画一条样条曲线将平面一分为二， 最后“完成”并退出草图。
- 04

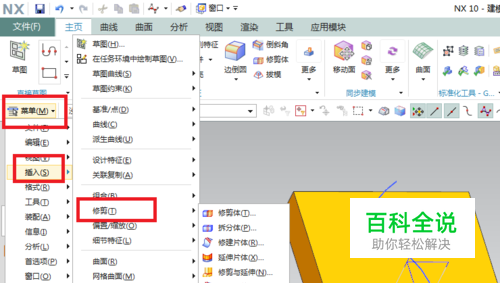

如下图所示， 执行【菜单-插入-修剪-分割面】，激活分割面命令。
- 05

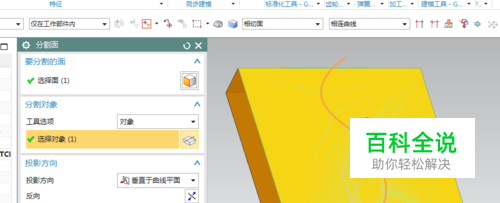

如下图所示， 软件弹出分割面对话框， 要分割的面一栏选择实体上表面， 分割对象一栏点击样条曲线， 然后就点击“确定”，完成面的分割。
- 06

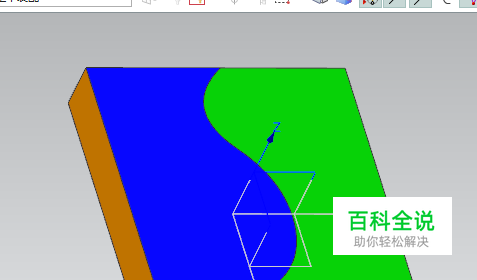

如下图所示， 为了证明这个平面已经被分割成两份， 笔者专门将这两个平面给设定成两种不同的颜色。
