creo4.0将零件质量赋给CMASS参数
下面介绍creo4.0中如何将零件质量赋给CMASS参数。
操作方法
- 01

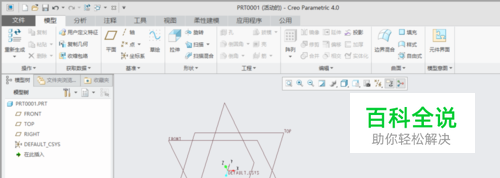

打开creo4.0软件，创建一个零件类型文件。
- 02

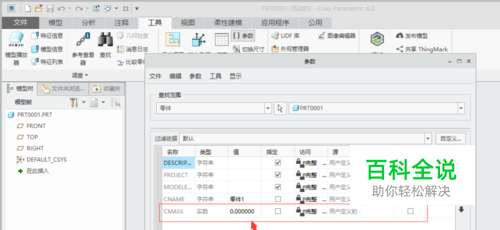

用“工具”功能中的“参数”添加CMASS参数。
- 03

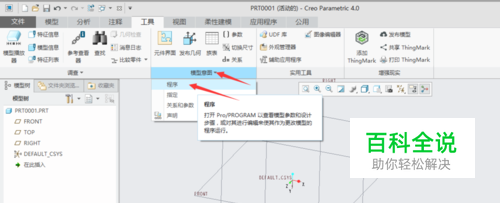

单击“工具”功能中的”模型意图“下拉按钮，选择“程序”。
- 04

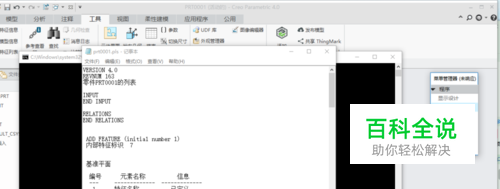

在弹出的“菜单管理器”选择“编辑设计”。弹出一个程序文件（记事本窗口）。
- 05

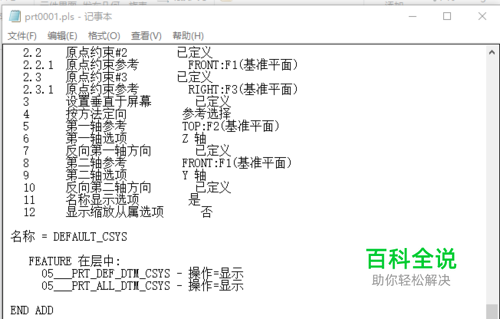

在程序中的语句“MASSPROP"和”END MASSPROP"间加入“ PART SOLID_PART".
- 06

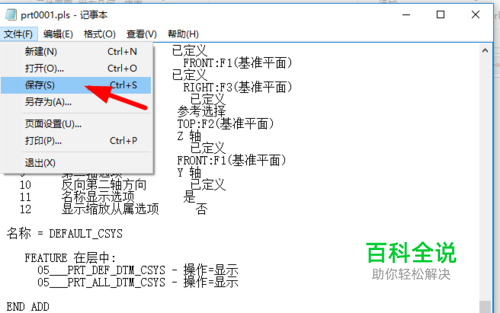

保存并退出记事本。
- 07
系统弹出”确认“对话框，单击”是“按钮。
- 08
单击”菜单管理器“中的”完成/返回“。
- 09

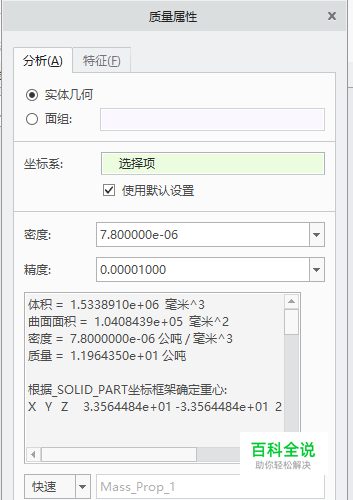

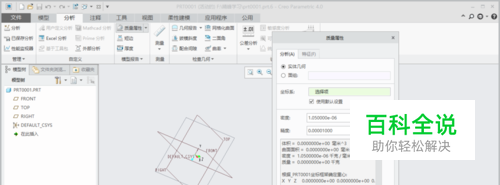

计算质量。单击”分析“功能选项卡中的”质量属性命令“，然后再弹出的”质量属性对话框“单击“预览”。
- 10
计算结果后，单击“确认”退出。
- 11
创建关系：用“关系”命令创建关系式：CMASS=MP_MASS（“”）。
