Altium Designer Logo 添加方法
在设计一款电路板的时候，我们往往会在电路板上添加一些标志，这里分享一下通过创建新的字体的方式，在PCB上添加LOGO的方法
操作方法
- 01
先下一个“Font Creator Program”安装后打开，最好是4.1 版本的，如图所示“新建”-->选择“符号(记号，符号)”，在"字体家族名称"中输入一个 名字，建议就直接用LOGO,然后点击“确定”。
- 02

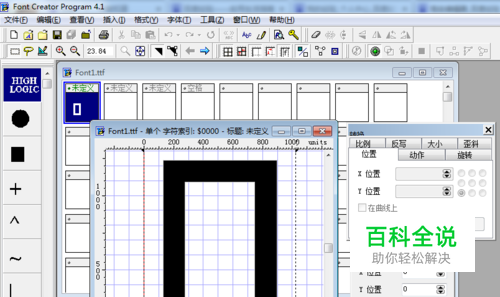

弹出如图所示界面，双击左上角第一个蓝色的框，弹出中间的对话框，删去黑色 的边框和底板（此处要删除两次）。
- 03

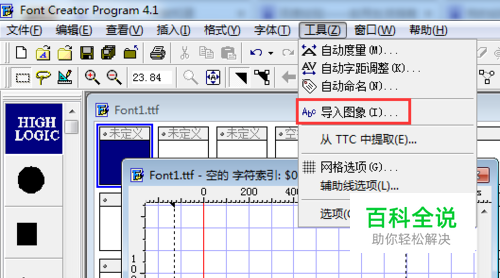

点击“工具”，选择“导入图像”
- 04

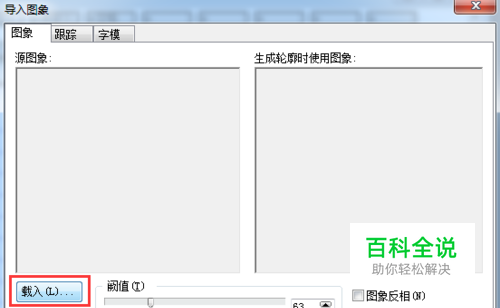

在导入图像处点“载入”
- 05

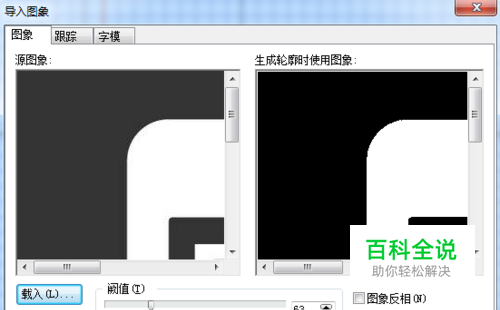

找到你的ＬＯＧＯ图片，然后打开，点击“生成”。
- 06
选择左上角的“缩小按钮”缩小图形，
- 07

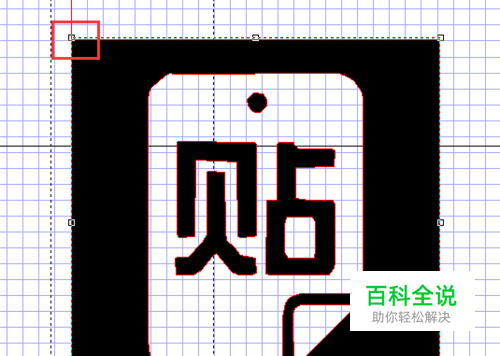

拖动右边的虚线使其包括整个图标，如下图所示
- 08

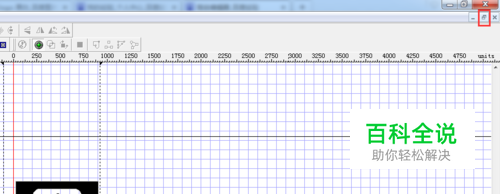

点击下图所未标记位置
- 09

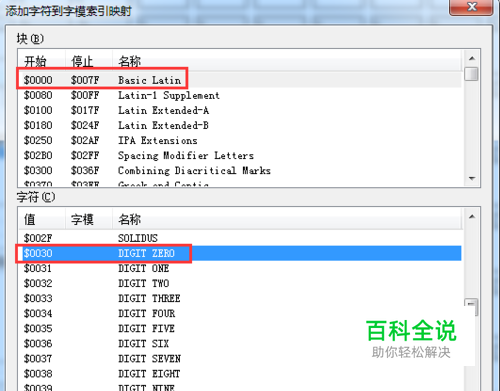

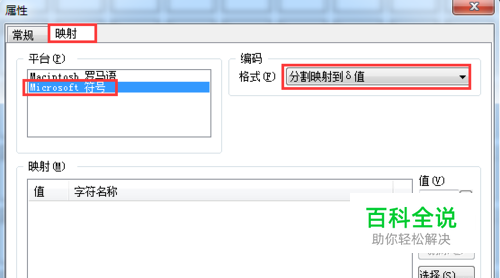

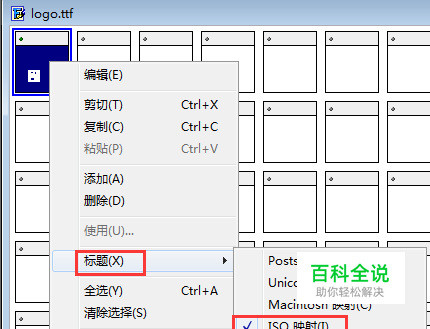

在下图红色方框处点右键，先选择"标题"在ISO 映射前打上钩。然后选择 “属性”，选“映射”在对话框的平台处选择"Microsoft 符号"，格式为“分割映射到δ值“，点“选择”然后弹出对话框，在块中选择“Basic Latin”(基本拉丁文)，然后在字符下选择“DIGIT ZERO”(数字0),这个就是你以后在ＰＣＢ中放置字符串时选择相应字体了，输入0 就能出来LOGO
- 10

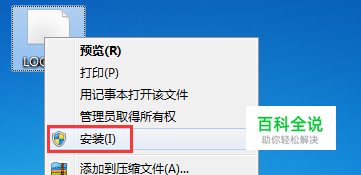

保存字体，然后进行安装，右键单击字体文件，选择安装即可
- 11

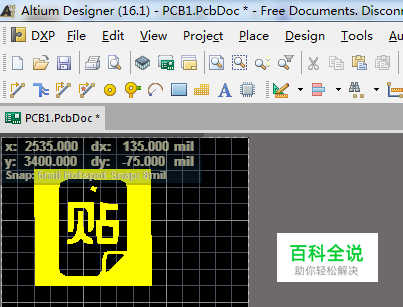

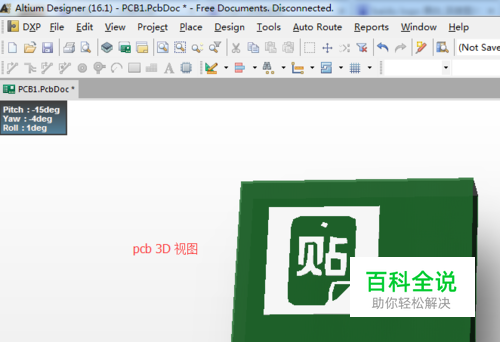

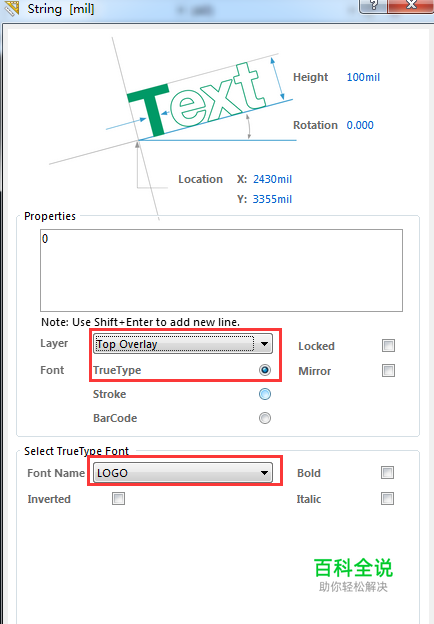

在Altium Designer 下打开PCB 文件，按“P”“S”快捷键放置字符串， 在Text 栏输入刚定义的“0”，Layer 选择丝印层，Font 下选择 TrueType.然后在 Font Name 项选择刚安装好的字库 LOGO，确定即可显示你制作的 LOGO 了
