sw钣金实体转换钣金

有时候会用到实体转换成钣金，下面介绍一个简单的实例！

操作方法

  • 01

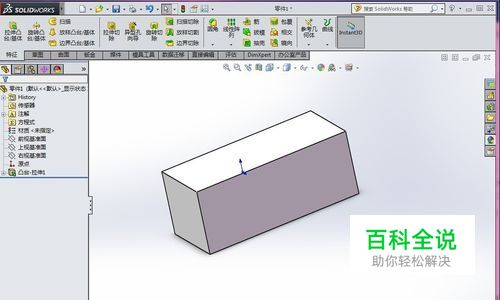

    打开sw软件！新建一个长方形！

  • 02

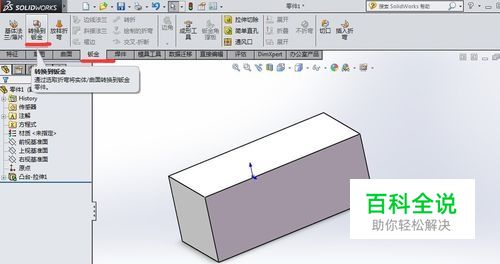

    点击【钣金】-【转化到钣金】命令。

  • 03

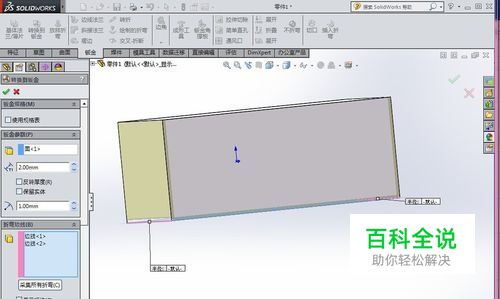

    【钣金参数】选择一个底面，【折弯边线】选择对称的两个底边。其他参数默认。点击右上角对号确认！

  • 04

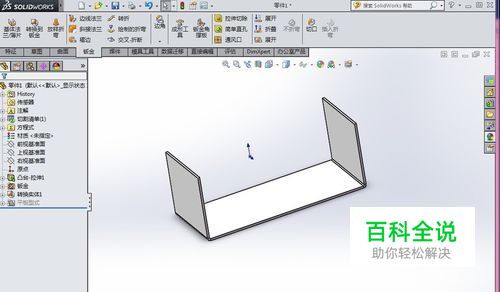

    生成钣金文件！
