H3C交换机怎么划分VLAN

H3C交换机怎么划分多个VLAN,如何给将交换机接口加入VLAN并设置VLAN的接口IP呢,下面由小编介绍下具体操作吧

操作方法

  • 01

    首先通过CONSOLE口或Telnet连接交换机,连接成功后,进入用户视图模式“<H3C>",如图所示:

  • 02

    在用户模式下输入”sys“,进入系统视图模式”[H3C]“,如图所示:

  • 03

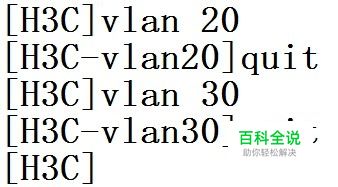

    在系统视图模式下创建两个VLAN,一个VLAN 20,一个VLAN 30,如图所示:

  • 04

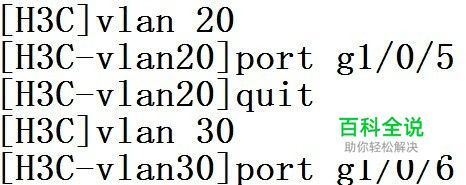

    接下来将交换机的接口加入到相应的VLAN中,将g1/0/5加入到VLAN 20,将g1/0/6加入到VLAN 30,如图所示:

  • 05

    最后再设置VLAN的接口IP地址,VLAN 20设置为192.168.20.1/24,VLAN 30设置为192.168.30.1/24,如图所示:
