快速测绘直齿圆柱齿轮

学机械的朋友都知道，测绘零部件是其中必不可少的一部分，今天给初学的朋友们介绍一下快速测绘直齿圆柱齿轮的步骤，希望能帮到大家。

操作方法

  • 01

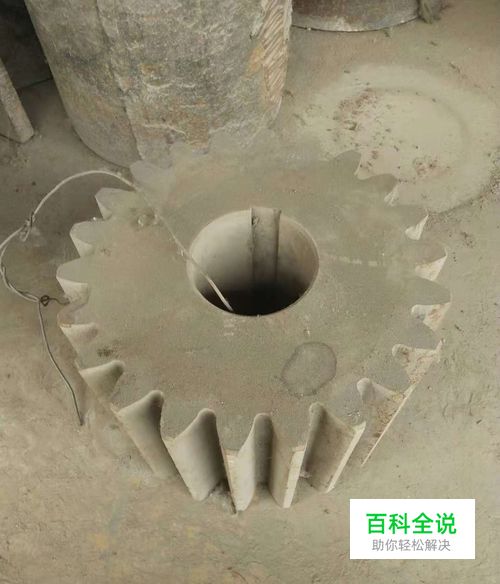

    1、如图这就是我们要测绘的直齿圆柱齿轮：

  • 02

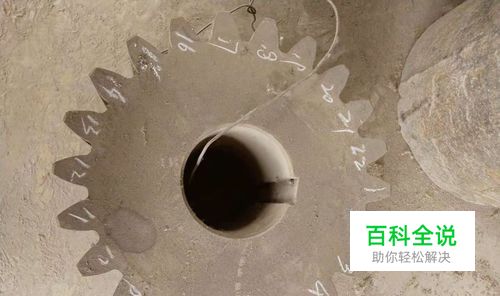

    2、测绘，顾名思义，先测量再绘图，先数一下齿轮的齿数，如图此齿轮的齿数为22:

  • 03

    3、量外径，如图外径测得尺寸约为340（可以有误差）：

  • 04

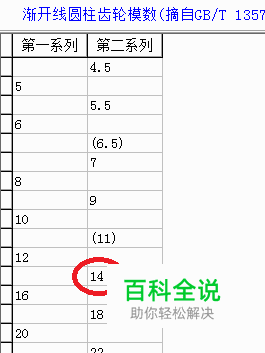

    4、根据公式齿顶圆直径（也就是外径）=m×（z+2）反推出m=外径/(z+2)，计算得出模数为340/24=14.16，参照齿轮模数表，取整数为14。 注：m为模数，z为齿数。

  • 05

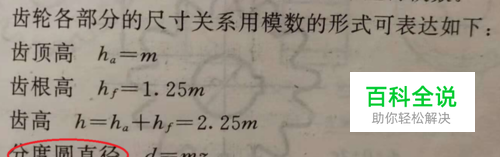

    5，模数得出后，根据齿数依次算出齿顶圆直径、齿根圆直径、分度圆直径分别是：336、273、308。

  • 06

    6、按制图要求画出齿轮外形（内径用卡尺直接测量就行，此处不再画），如下图：
