Revit建筑墙体的设置

墙体是建筑设计的主要围护和结构构件，下面小编就墙体在Revit里面的分类、及砖墙材料的设置简单的进行描述。

操作方法

  • 01

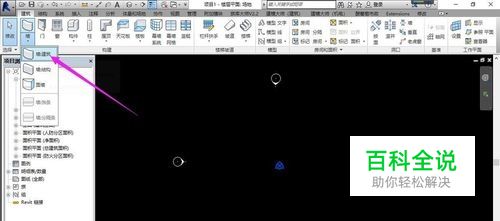

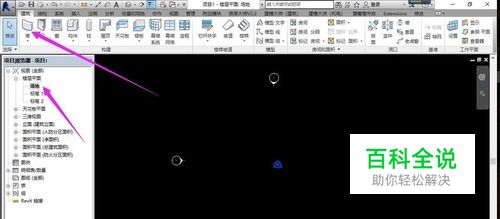

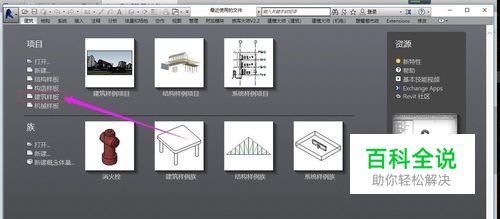

    打开Revit软件，新建一个建筑样板，进入项目管理器中的楼层平面场地，点击菜单栏中的墙，选择建筑墙。

  • 02

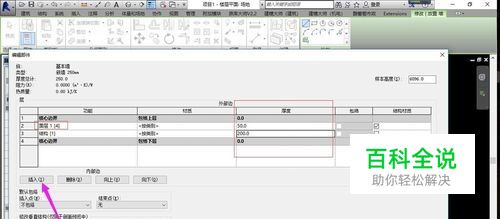

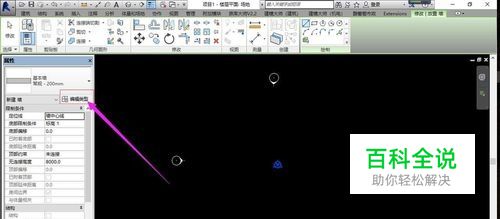

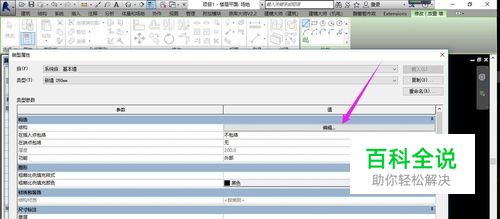

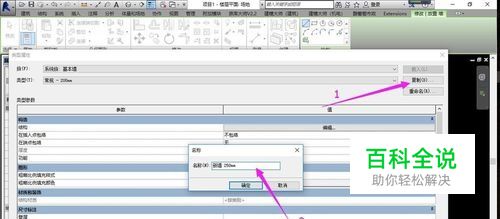

    点击左下方的属性，选择编辑类型，在类型里面复制一个墙体重命名为新墙 250mm，编辑墙的结构，选择插入一个面层，将面层1厚度设置为50mm，结构厚度为200mm。

  • 03

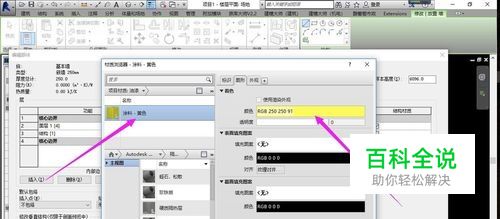

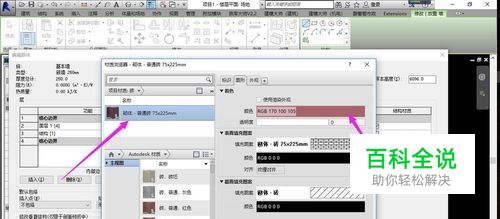

    接下来我们设置墙体的材质，先点击面层的材质，打开材质浏览器将材质设置为油漆，颜色设置为黄色，勾选使用渲染外观，点击确定；同理我们接着设置结构层，将材质设置为砖砌体，点击确定。

  • 04

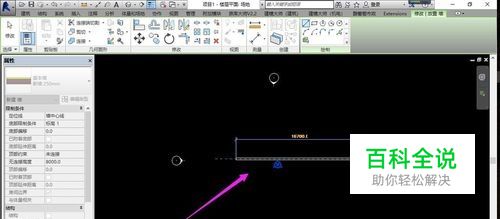

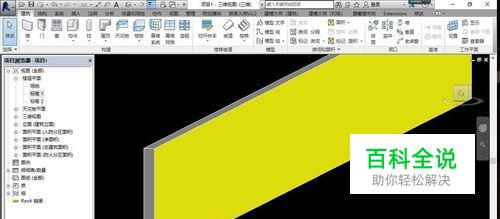

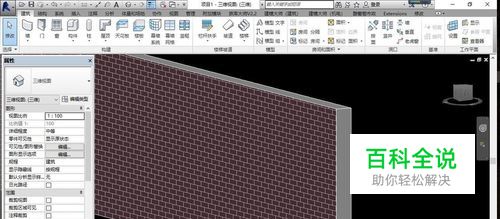

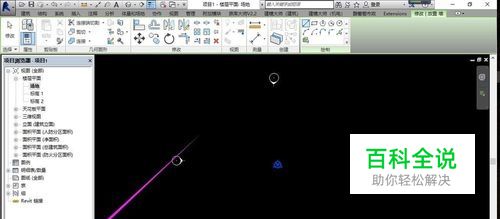

    设置完成后，接着就在绘图区域绘制一段墙体，在属性里面将墙的高度改为2500mm，点击应用；接下来切换到三维视图看看设置后的效果（看下图）
