AUTOCAD2015三维绘图实例:[2]金属螺栓绘制
通过实例讲解AUTOCAD2015三维绘图的方法和技巧
操作方法
- 01

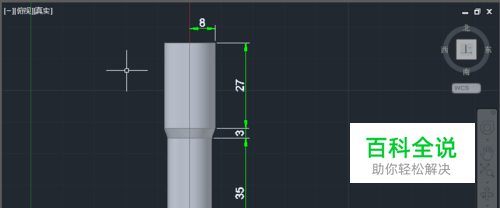

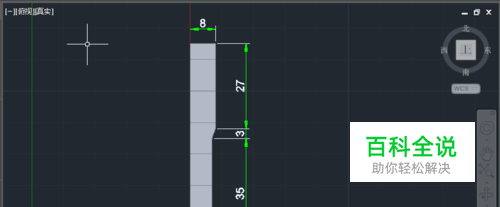

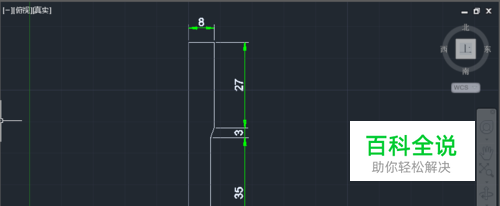

打开autocad2015软件,工作空间选择三维建模,切换到俯视图,利用直线工具绘制下图所示图形。
- 02

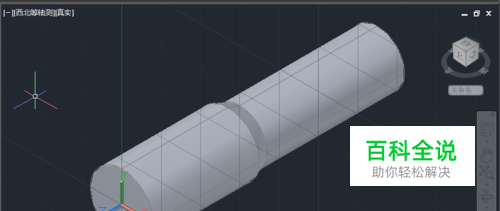

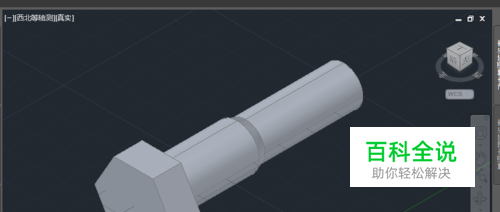

将上图所示图形转换成面域(见下图1),用建模中的旋转工具旋转该面域,旋转轴为下图1中红色构造线,旋转角度为360度,切换到西北等轴测视图(见下图3)。
- 03

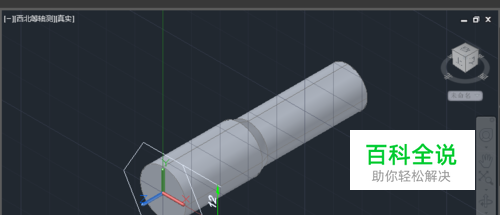

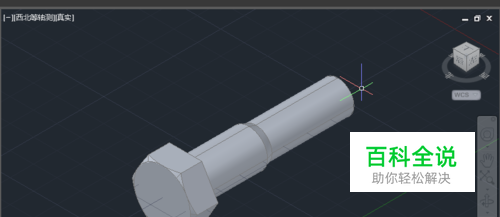

绘制下图1所示六边形,外切圆半径为12,用建模中的拉伸工具拉伸该六边形,拉伸高度为10,结果如下图2所示。
- 04

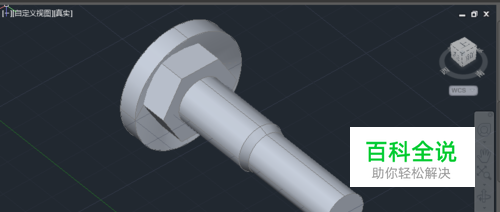

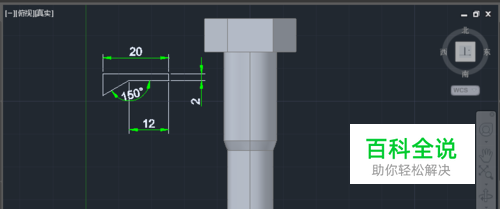

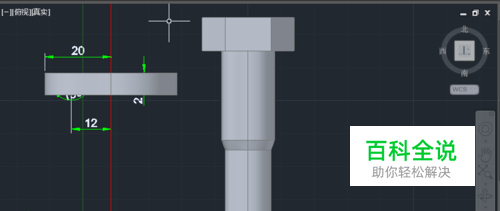

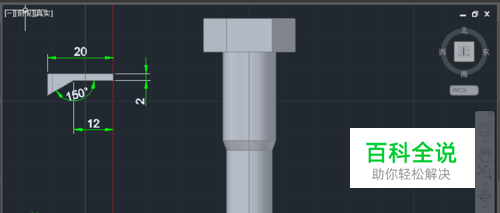

切换到俯视图,利用直线工具绘制下图1左侧图形,将该图形转换成面域,用建模中的旋转工具旋转该面域,旋转轴见下图2红色构造线,旋转角度为360度,生成下图3左侧所示实体。切换到西南等轴测视图,将左侧形体移动到下图4所示位置,利用实体编辑中的差集工具减去该形体,最终结果见下图5所示。
- 05
切换到东南等轴测视图,绘制底面半径、顶面半径都为6.9176,圈高为2,高度为38,位置如下图1所示的螺旋。切换到俯视图(如图2所示)。
- 06

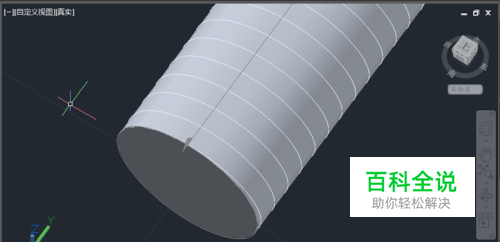

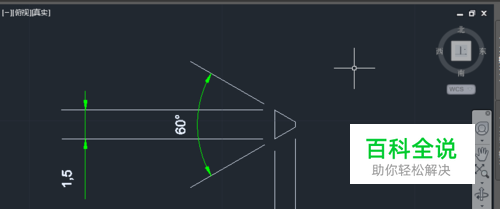

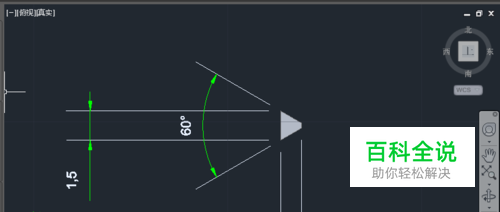

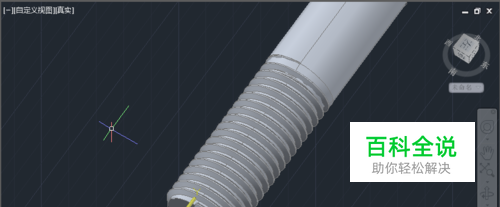

在俯视图中绘制下图1所示图形,将该图形转换成面域,切换到东南等轴测视图,旋转并移动该面域到下图3所示位置。切换用户坐标系,保证xy平面与该面域平行,用建模中的扫掠工具扫掠该面域,路径为螺旋,结果如图4所示。
- 07

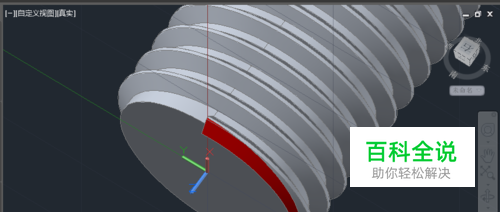

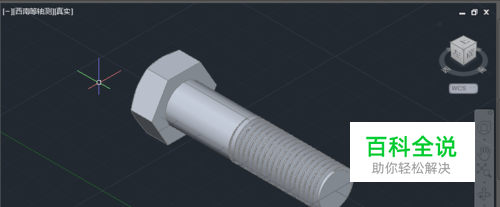

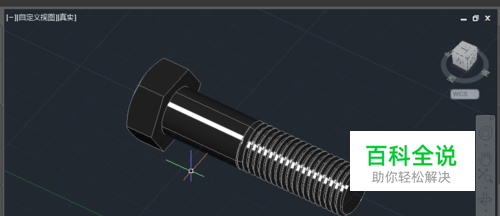

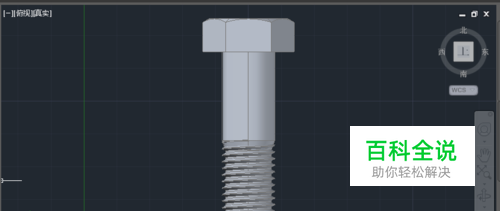

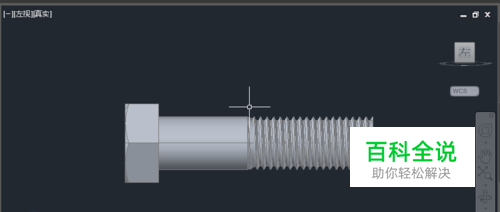

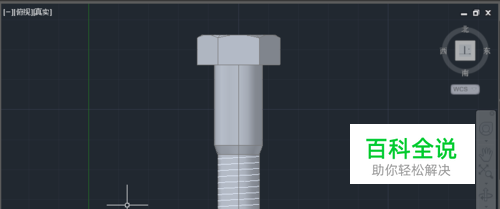

用剖切工具剖切生成的螺旋体,剖切面为xy平面,见下图1,删除红色部分,用实体编辑中的并集工具合并所有形体,结果如图2,3,4所示。打开可视化中的材质浏览器,选择不锈钢材质附着给螺栓,最终结果如图5所示。金属螺栓绘制结束。
