如何用solidWorks做焊件轮廓库的设计方法

Solidworks软件焊件轮廓库中只有Ansi Inch、iso两种标准的结构构件轮廓。正版用户还可以在Solidworks内容中下载很多标准的构件轮廓库,其中也包含GB的,但种类有限,有些名称还是英文的。因此很多时候我们国内的设计人员要根据国内或企业的标准自己建造这样一个构件轮廓库以供使用,小编就交给大家如何自定义焊接轮廓库

操作方法

  • 01

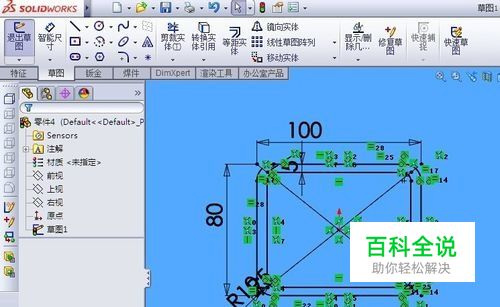

    新建自定义草图,要求全封闭的草图

  • 02

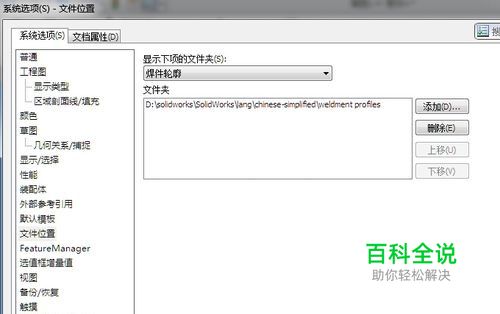

    找到系统自带的焊接件位置,在系统选项下拉菜单中,找到文件位置,选择文件位置下拉菜单中的焊接轮廓,

  • 03

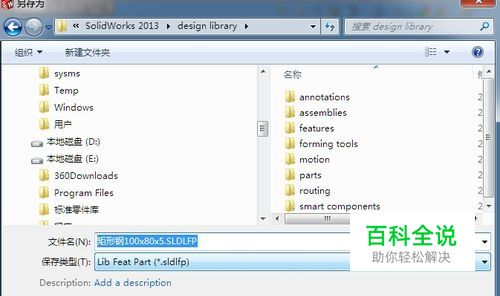

    退出草图在solidworks设计树点击,保存草图,将草图保存为Lib Feat Part (*.sldlfp) 格式,

  • 04

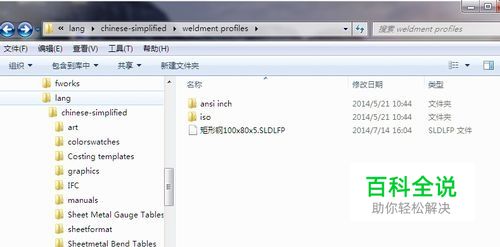

    找到系统焊接轮廓库的位置将草图保存到指定的位置

  • 05

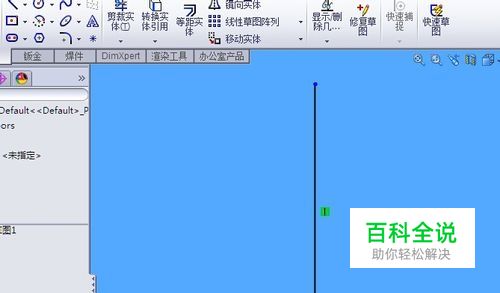

    打开solidworks新建零部件,选择基准面,绘制一条直线,

  • 06

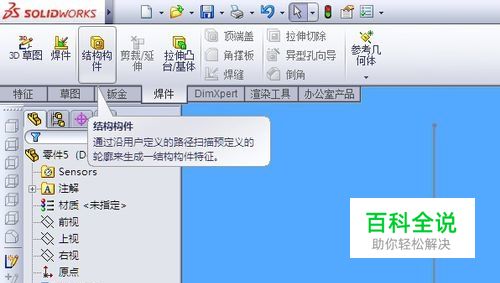

    点击焊接菜单中的,结构构建命令

  • 07

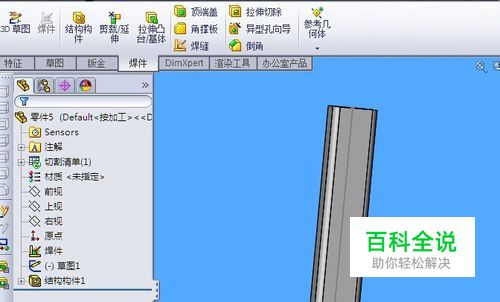

    选择我们保存的焊接轮廓,生成焊接件
