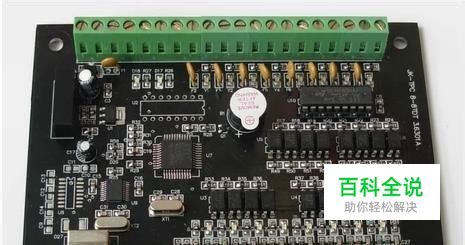

TPC 8-8 TDB型表格程序控制板是控制板型，不带外壳，4角设有固定孔，安装方便。该控制板具有8路开关量输入和8路开关量输出控制端，设有方便实用的定时和程序控制功能。表格设置，无需编程。采用表格设置的方式实现所需的控制功能，能够方便快速地实现设备控制，数分钟即可完成简单的功能设置，非常适合不熟悉编程的人员使用。
输入端可以连接开关或光电开关、接近开关、限位开关等开关或开关量传感器作为输入控制，通过简单的设置即可方便地实现开关控制、开关启动、停止、位置控制、定时控制及程序控制等功能。
板上设有发光管指示灯，输入端有8路指示灯，输出端设有8路指示灯，便于在调试及运行过程中观察当前工作状态。
每路输出端具有24V/0.3A的输出能力，可以直接驱动24V的电磁阀，每行程序设有两个定时器，定时范围：0-200小时。在应用中根据所需的控制功能，设置程序控制定时器的各项功能，能够快速实现所需的应用功能，达到程序控制设备或电器的目的。

主要技术参数

01

1、输入输出路数：TPC8-8TDB型8路输入/8路输出，16路控制板 2、光电隔离：全部输入和输出光电隔离 3、供电电源：直流24V/2A(强烈推荐使用开关电源) 4、输出方式：NPN型晶体管集电极开路输出，输出有效：导通，输出无效：开路 5、输出电压：连接负载情况下，输出有效时：接近0V；输出无效时：24V 6、输出电流：每路输出电流300mA 7、输入电压：0-24V范围内的开关量信号 8、输入电流：每路输入电流<10mA 9、输入控制：低电平有效或开关对地闭合有效 10、设置行数：功能设置行数≥60行 11、下载接口：RS-232串行接口 12、外形尺寸：130mmX95mm

主要特点

01

1、表格设置、无需编程，人人都会使用。 2、操作便捷、简单实用，易于普及推广应用。 3、提供为用户编制示例功能的服务，供应用中参考、学习或修改、调试。 4、安装方便，具有安装固定孔和导轨固定两种方式。 5、多种型号可选的多路开关量输入、输出控制功能。 6、具有设置灵活的定时和程序控制功能。 7、具有各种输入开关控制及开关量传感器控制功能。 8、具有时钟控制功能（可选配时钟模块）。 9、具有脉冲输出步进电机控制功能。 10、具有输入信号及程序行的计数功能。 11、具有输入及程序行控制的停止全部输出功能。 12、具有可选的输入开关控制的暂停功能。 13、具有可选的输入开关控制的单步功能 TPC 8-8 TDB型表格程序控制板与控制器的使用方法相同，操作应用便捷，无需编程，非常适合不熟悉编程的人员用于设备控制之用。

基本功能

01

通过设置能够实现：程序控制定时器、顺序定时控制、逻辑控制、点动继电器、锁存继电器、点动开关、软启动开关、自锁开关、延时开关等功能。

应用领域：

01

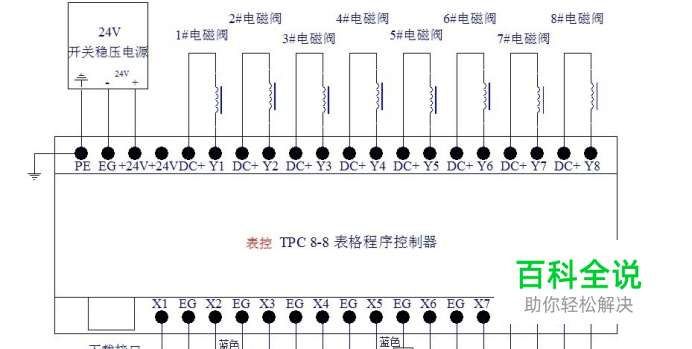

各行业工业自动化控制，例如：仪表机床控制、玻璃器皿加工控制、机械自动化控制、服装机械控制、纺织机械控制、食品机械控制、电器控制、家电控制、机械手、灯光控制、节能控制、交通控制、喷泉控制、注塑机控制、电机控制、大中小学科普及应用等自动化控制普及领域。下图示出用于设备控制中的外部接线方法：
