protel99SE中如何绘制总线和总线分支？
protel99SE是一款非常实用的软件，今天小编就给大家介绍一下如何在protel99SE中绘制总线和总线分支？
操作方法
- 01

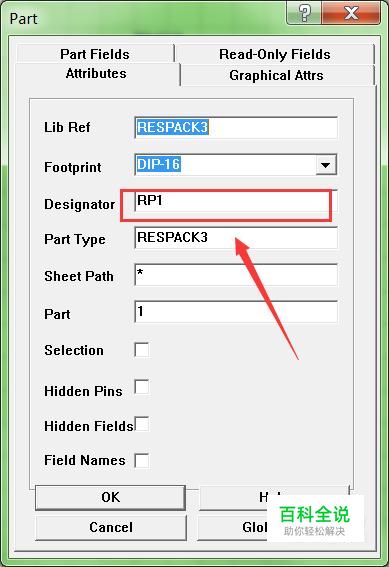

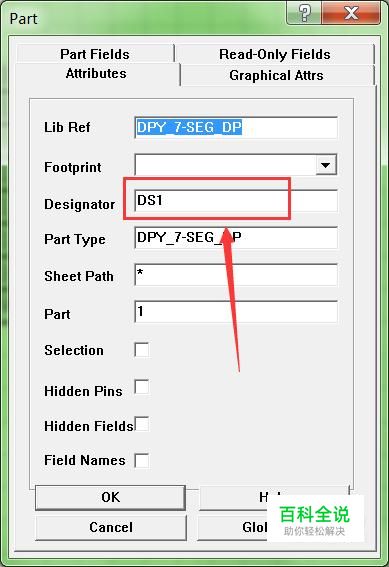

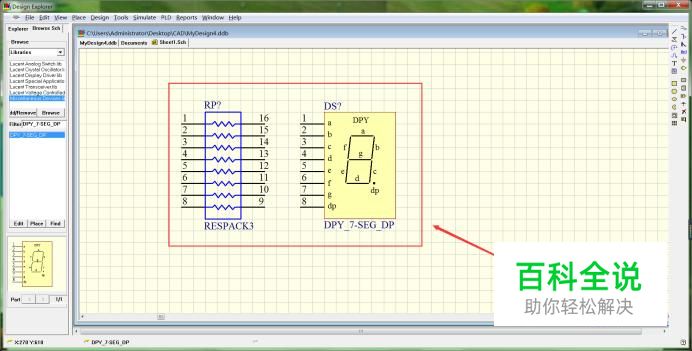

在原理图中放置一个排阻和一个LED，如图，左边是排阻，右边是LED。鼠标左键双击元件，在属性对话框中修改它们的元件名称和元件序号。
- 02

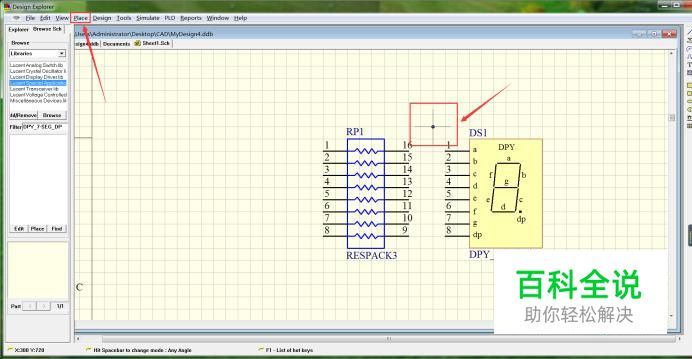

选择【Place】/【Bus】（放置总线）命令，光标会变成十字形状，并附带着一个随着鼠标移动的实心点，移动光标到合适的位置，然后单击鼠标左键以确定总线的位置。
- 03

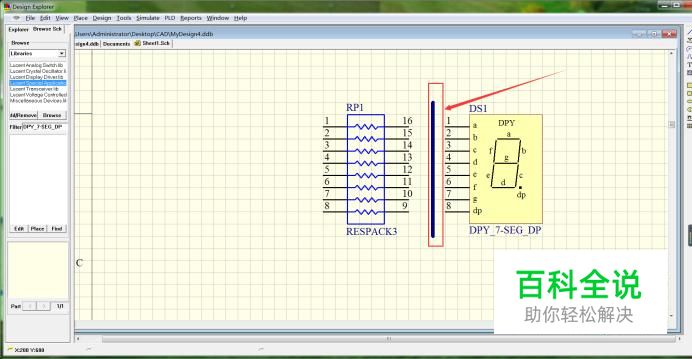

确定总线的起点后，移动光标开始绘制总线。移动光标到合适的位置，单击鼠标左键确定该总线的终点，单击鼠标右键，完成当前总线的绘制；再单击鼠标右键即可退出画导线的命令状态。
- 04

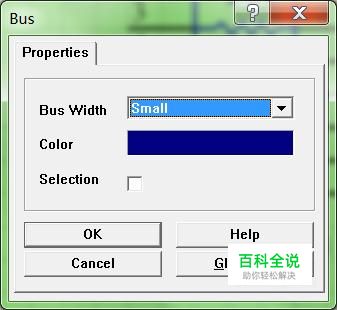

如果需要对绘制的总线属性进行修改，可以双击该总线即可打开【Bus】对话框。
- 05

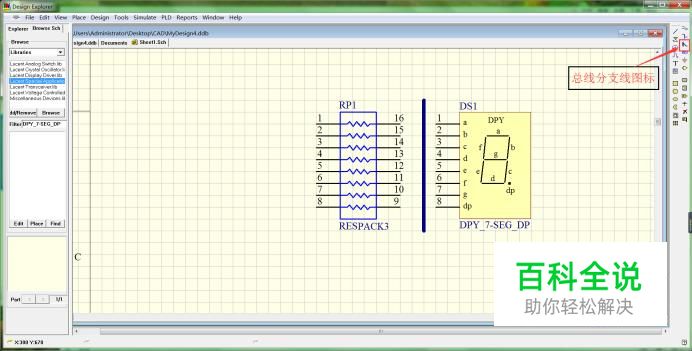

总线与导线之间需要通过总线分支来连接，单击相应的图标，出现一条总线分支线随着光标移动，在该状态下按Space键，修改总线分支线的方向，每按一次Space键，总线分支线逆时针旋转90度。
- 06

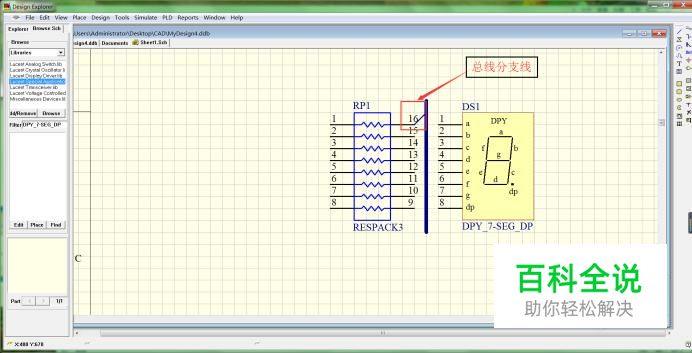

将光标移到合适的位置，单击鼠标左键放置总线分支线。
- 07

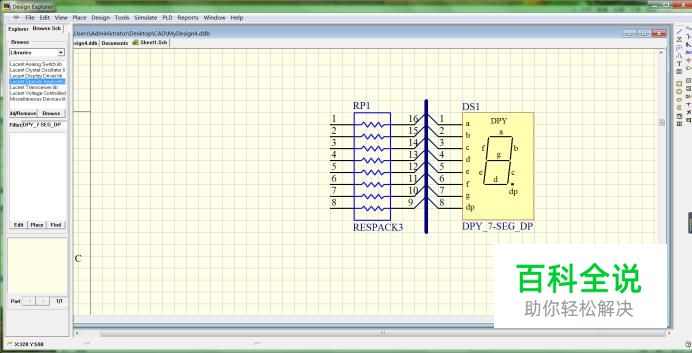

总线分支线放置完毕后，单击鼠标右键即可退出绘制分支线的命令状态，这时十字光标消失。最后的结果如图所示。
