南方CASS入门：[5]三角网方量计算
DTM法：也叫三角网法，主要应用于平场的情况。
这种方法计算方量，在计算范围内，高程点越多计算出来的方量值越准确。
使用DTM法计算可以通过坐标文件、高程点、三角网。平时大多情况下使用高程点的居多。
操作方法
- 01

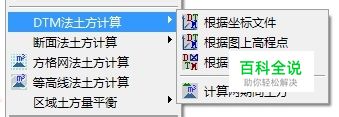

方量计算的几种方法在CASS菜单栏下工程应用中。
- 02

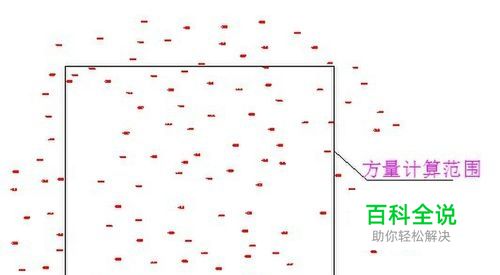

把需要计算方量的高程点展绘到CAD中，在图中把需要计算的范围用多段线绘制出来。
- 03

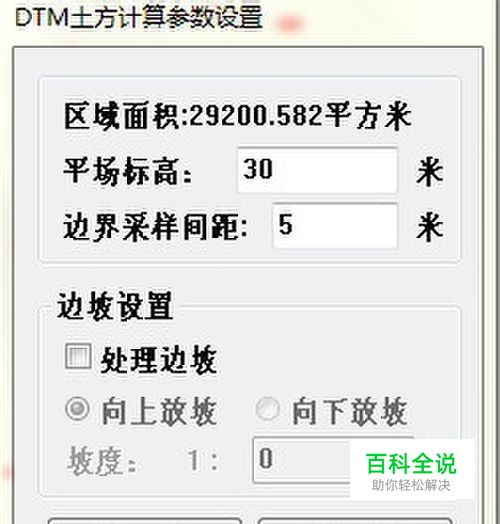

点击第一步菜单中的根据图中高程点，接着CAD会提示你选择计算方量的范围。先把第二步中的范围线。弹出以下界面，在平场标高中填写平场标高及边界采样间距。
- 04

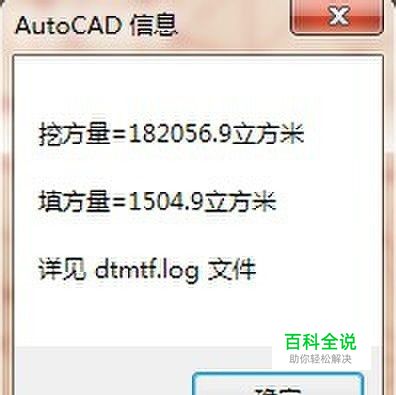

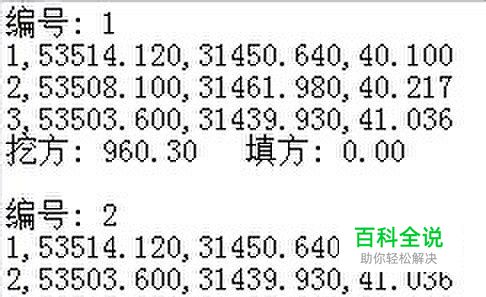

点击确定，CAD会弹出对话框，显示该范围内的挖方量、填方量。第三行文字显示是详细列表文件。该文件位于CASS安装目录下的SYSTEM目录中。文件名dtmtf.log，文件打开后显示如下
- 05

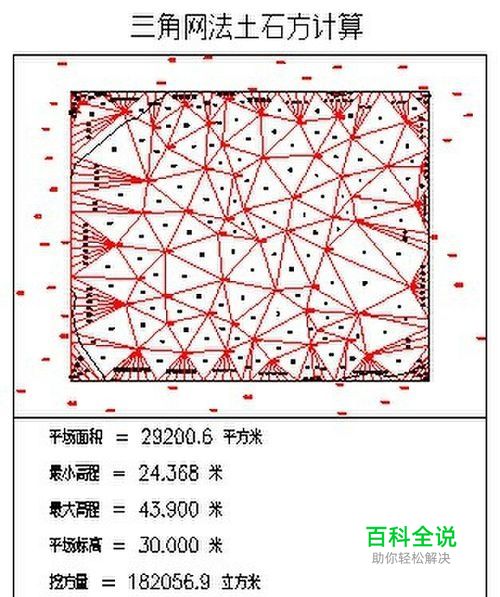

点击确定后CAD会提示你选择一个点，选择好点以后CAD会以这个点为左下角绘制成果表。成果表中列出了方量计算范围的各种信息。
- 06

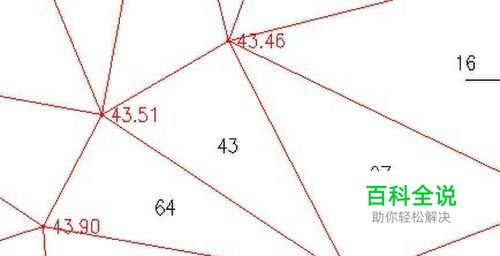

在表格中，你会看到每个方格网中有一个数值。该数值对应dtmtf.log文件中的编号。
