SolidWorks如何造钥匙环？
钥匙环几乎是我们日常生活中必不可少的随身用品之一，
那么，
SolidWorks中又是如何造这样一个钥匙环的呢？
操作方法
- 01
如下图所示， 首先点击标题栏中的“新建”图标， 然后在随之弹出的“新建SolidWorks文件”对话框中选中“零件”， 最后点击对话框下方的“确定”， 至此， 完成一个空白的SolidWorks零件文件的创建。
- 02

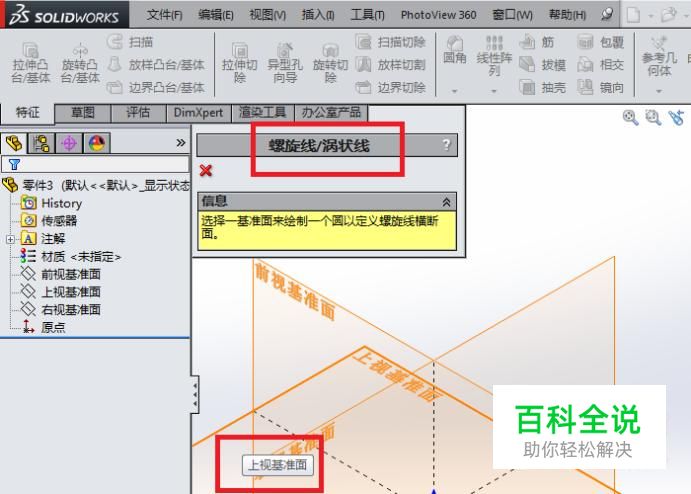

如下图所示， 首先点击特征工具栏中的“曲线”下方的三角形， 然后在其展开的下拉菜单中点击“螺旋线/涡状线”， 紧接着软件就弹出一个“螺旋线/涡状线”对话框和三个基准面， 笔者选了“上视基准面”。
- 03

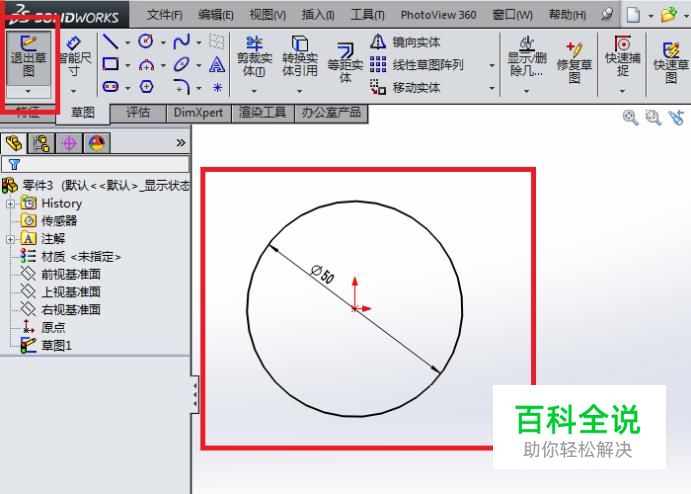

如下图所示， 进入到草图状态， 首先点击工具栏中的“圆”图标， 然后以坐标原点为圆心画一个圆， 然后点击工具栏中的“智能尺寸”图标， 之后标注圆的直径为50， 到此草图就画好了， 最后“退出草图”就OK了。
- 04

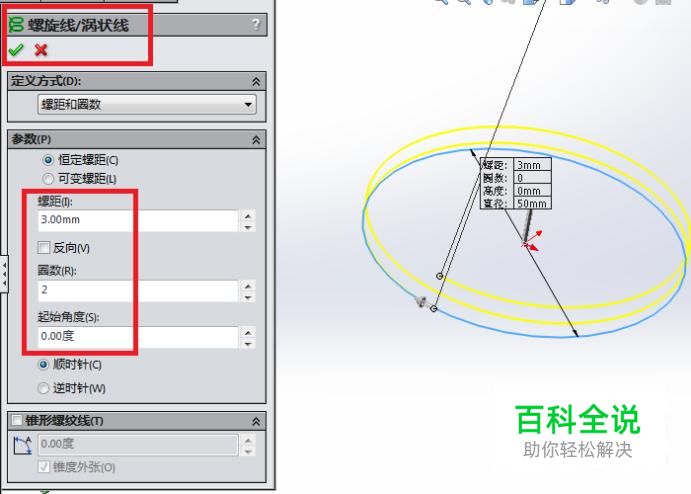

如下图所示， 回到了“螺旋线/涡状线”对话框， 现在的对话框和之前相比可丰富多了， 注意红色框选中的参数： 螺距3，圈数2，起始角度0， 这些都是必须的， 然后看着右边的预览效果， 还不错， 就直接打√吧， 至此， 完成了螺旋线的创建。
- 05

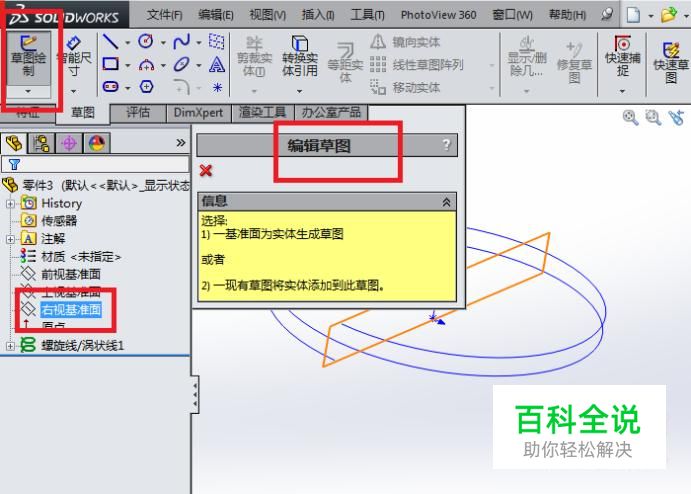

如下图所示， 点击工具栏中的“草图绘制”， 随后弹出一个“编辑草图”对话框， 不过这回可没有三个基准面出现， 所以笔者只好在设计树中选择“右视基准面”咯。
- 06

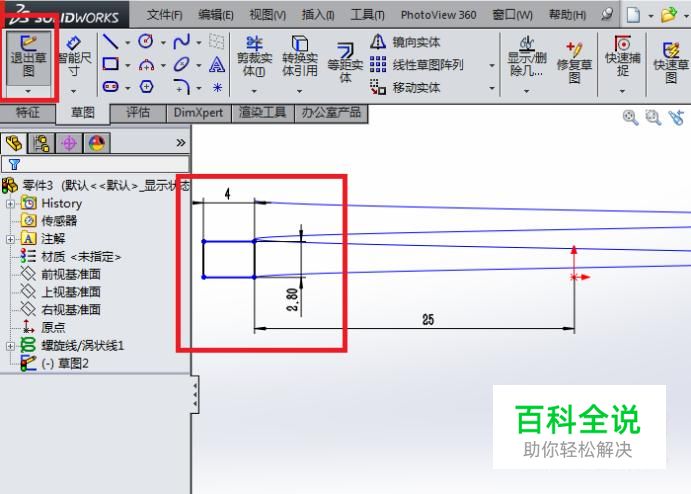

如下图所示， 又一次进入到草图状态， 首先点击工具栏中的“矩形”图标， 然后在草图工作区域画一个矩形， 然后点击工具栏中的“智能尺寸”对话框， 然后在草图中进行标注，具体尺寸见下图， 最后别忘了“退出草图”。
- 07
如下图所示， 退出草图之后， 回到了特征工具栏， 首选还是用鼠标左键选中刚刚画的矩形草图， 然后点击特征工具栏中的“扫描”图标， 在弹出扫描对话框之后默认了轮廓是矩形草图， 我们只需要设置路径：螺旋线， 完成以上设置， 打√就OK了。
- 08

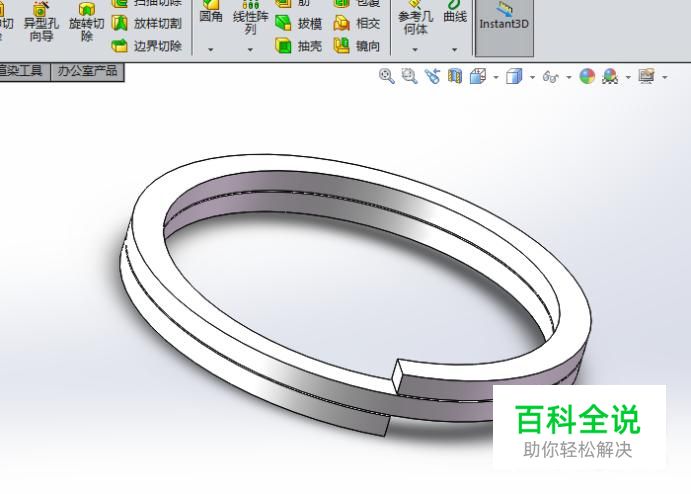

如下图所示， 一个钥匙环就这样出现在了SolidWorks软件中。
